松江飞繁气体灭火关联设备在配电室与储能机房场景应用及故障排查要点

配电室、储能电池舱属于典型带电火灾高危场所，设备价值高，火灾蔓延速度快，同时 不能用水灭火，气体灭火系统是这类封闭防护区的主流消防方案。松江飞繁气体灭火系统依靠全套关联探测、控制、联动反馈设备，构建适配配电室、储能机房特殊工况的防护体系。相较于普通机房，储能与配电室环境电磁干扰强、设备发热量大，对探测器抗干扰能力、模块信号稳定性、系统抗误触发能力提出更高要求。本文结合松江 HJ-9705BA、ZY-4D 气体灭火系统配套关联设备，分析场景化应用方案、施工要点与现场常见故障排查思路。

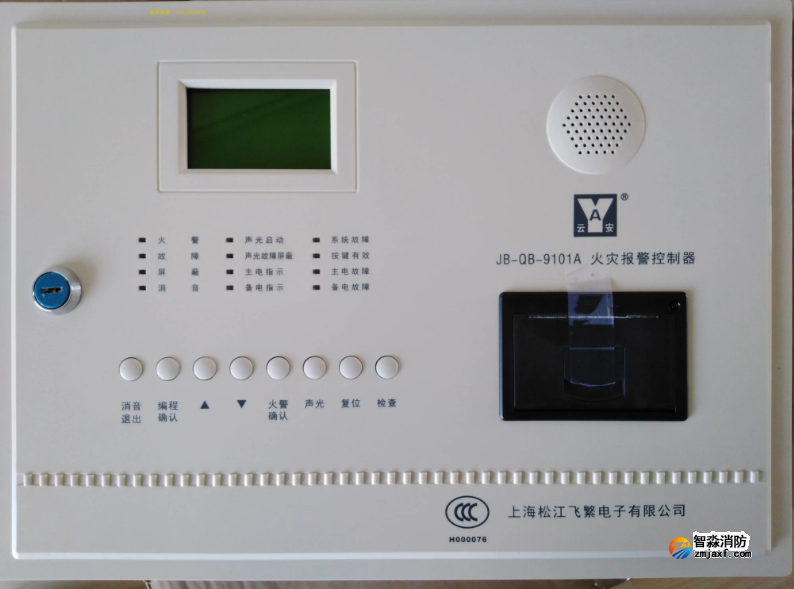

整套松江气体灭火系统分为消防控制室端、保护区现场端、钢瓶执行端三大部分，各部分依靠关联设备实现信号互通。消防控制室端，JB-9108、JB-9000 系列火灾报警主机作为上位管理设备，通过专用通信总线与松江气体灭火控制器相连。气体灭火控制器作为分区控制单元，独立管理本保护区所有关联现场设备，即使上位报警主机通讯中断，气体灭火控制器仍可独立完成探测信号接收、延时、手动 / 自动喷放控制，保障系统本地控制能力不丢失，这一点在配电室无人值守场景尤为关键。

保护区现场探测关联设备选型需要适配场景特点。配电室高低压柜区域，电气火灾多由电缆绝缘老化、接触不良、短路打火引发，初期烟雾量小、温升明显，单纯烟感容易漏报；储能舱锂电池热失控早期，会产生大量有毒烟气，温度上升极快。工程上常采用松江感烟 + 感温探测器组合布置，部分储能项目会增加专用火灾探测装置作为辅助探测。探测器采用总线方式接入气体灭火控制器回路，探测器自带故障自检功能，一旦设备断线、损坏，控制器立刻报故障，提醒运维人员检修。很多配电室项目出现隐患，就是探测器长期不维护，灰尘堆积覆盖探测窗口，灵敏度下降，火灾早期无法报警。

现场人机交互类关联设备包含手自动控制盘、紧急启停按钮、声光警报器、气体释放指示灯。设备统一安装在防护区出入口便于操作的位置。手自动控制盘用于模式切换，配电室日常检修时，运维人员会将系统切至手动模式，防止检修过程中探测器受粉尘、电焊烟雾干扰触发自动喷放；检修完成后，必须切回自动模式，这是现场最容易被忽略的安全漏洞。紧急启停按钮，外壳带有保护玻璃，防止误触，延时阶段按下停止按键，立刻中止喷放流程；确认火情、人员撤离完毕，可击碎玻璃按下启动按钮，手动启动灭火。保护区内声光警报器在火警延时阶段启动，提醒内部人员撤离；门外气体释放灯喷放动作完成后点亮，警示人员严禁进入。

各类输入输出模块、压力开关、电磁阀属于执行反馈类关联设备，承担保护区联动闭锁与动作反馈任务。配电室、储能舱启动气体灭火时，输入输出模块需要联动执行一系列动作：切断保护区内高低压非消防电源、关闭排风机与新风系统、关闭区域防火阀、关闭防火门。如果通风系统没有关停，保护区无法形成密闭空间，灭火剂会快速流失，灭火浓度达不到设计标准，灭火失败。钢瓶间内，电磁阀是启动执行元件，接收气体灭火控制器 DC24V 启动信号，开启瓶头阀释放灭火剂；压力开关是核心反馈关联设备，当管网内灭火剂喷出，压力升高触发压力开关，信号经输入模块传回控制器，主机显示喷放反馈信号，消防控制室同步收到喷放信号。压力开关反馈是判断气体是否成功释放的 现场信号，接线和调试必须重点检查。

储能机房、配电室电磁环境复杂，关联设备布线必须遵循松江设备安装规范。报警总线、通讯总线、电磁阀启动线、24V 电源线、反馈信号线分开敷设，避免强电电缆干扰总线信号造成误报、故障。电磁阀启动回路必须使用耐火线缆，独立敷设，禁止和探测总线共管。所有外部线路接入控制器端子，需要压接端子，做好线路标识，方便后期排查。每个回路终端配置终端电阻，保障总线信号稳定。设备安装位置避开高压柜强磁场区域、发热设备上方，防止高温、电磁干扰影响探测器与模块工作稳定性。

在项目调试验收环节，关联设备逐项测试必不可少。 步回路自检，主机注册所有探测器、模块、手控盘，排查断线、短路、设备地址重号故障；第二步模拟火警，触发烟感、温感，验证双信号逻辑，检查延时倒计时、声光警报启动；第三步联动测试，验证模块能否自动切断电源、关闭风机防火阀；第四步紧急停止、手动启动功能测试；第五步模拟压力开关动作，校验喷放反馈信号上传是否正常。严禁不做联动测试直接投入使用。

日常运维过程中，气体灭火系统大部分故障都出在关联设备上，下面列举松江系统现场高频故障： ，探测器报故障，常见原因是总线断线、底座接触不良、探测器积灰，处理办法是清理探测窗口，测量总线电压，重新紧固底座；第二，手自动控制盘通讯故障，多为通讯总线接线松动，地址码设置错误；第三，压力开关无反馈，多为反馈线路断开、模块未注册、压力开关触点氧化；第四，电磁阀故障报警，检查启动线路短路或断路；第五，系统无故报火警，大概率是探测器受环境粉尘、高温影响，需要优化探测器安装位置，定期清洁。

针对配电室、储能机房这类高危防护场景，松江气体灭火整套关联设备形成完整安全闭环。从火灾早期探测预警、人员撤离声光警示、保护区密闭联动，到灭火剂喷放执行、动作状态反馈，每一个关联设备都是系统不可缺少一环。工程设计、施工单位要根据配电室、储能舱空间结构、电气工况合理配置关联设备点位；运维单位建立常态化巡检机制，重点核查探测器、手自动盘、模块、压力开关状态，及时消除线路、设备隐患。只有整套关联设备稳定可靠，才能在电气火灾突发时，快速有效扑灭火灾，遏制储能热失控蔓延，保护配电室、储能机房重要电力设施，降低火灾带来的财产损失与安全风险。
