电气火灾是建筑火灾高发诱因，据消防部门统计，国内建筑电气火灾占火灾总起数的40%以上，剩余电流超标、线路温度异常、线缆过载短路是核心隐患。海湾电气火灾监控系统依托GB14287-2014、GB50303-2015国家标准，构建了标准化、模块化的设备组合体系，适配各类民用、工业建筑的电气安全监控需求。本文详细拆解海湾电气火灾监控设备基础组合架构、核心设备搭配逻辑、标准组网方式，为新建工程、改造项目提供合规、落地的设备组合实施方案。
海湾电气火灾监控系统基础组合核心由电气火灾监控主机、组合式监控探测器、剩余电流互感器、温度传感器、总线隔离器、屏蔽传输线缆六大核心设备组成，各设备分工明确、联动协同，形成完整的监测、预警、故障反馈闭环系统。整套系统采用独立组网模式，与火灾自动报警系统相对独立，故障互不干扰，同时可实现数据互联互通，兼顾系统稳定性与消防联动需求。

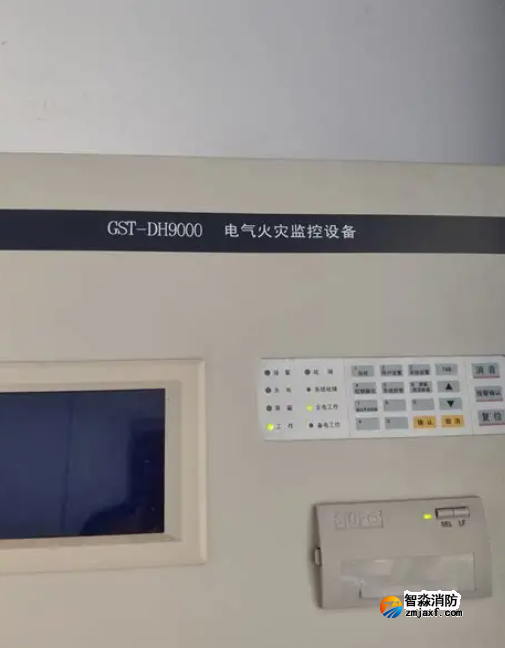

电气火灾监控主机（GST-DH9000系列）是整套系统的核心中枢，承担数据接收、逻辑运算、故障报警、状态显示、数据存储、联动输出的核心功能。主机采用壁挂式安装于消防控制室，支持多路总线回路扩展，单台主机可适配数百台前端探测设备，满足中小型建筑全域监控需求。在基础组合架构中，主机为系统唯一核心管控单元，所有前端探测器、传感器的监测数据均通过总线传输至主机，主机实时分析剩余电流、线路温度、负载电流数据，一旦超出阈值，立即发出声光报警，并精准定位故障回路、显示故障类型，方便运维人员快速处置。
前端探测设备是隐患采集核心，海湾主流搭配DH-GST-N3102、DH-GST-N3101组合式电气火灾监控探测器，该设备集成剩余电流监测、温度监测、过载监测功能，采用35mm标准导轨安装方式，可直接固定于配电箱、配电柜内部，适配绝大多数低压配电回路。探测器需搭配专用剩余电流互感器与测温传感器使用，互感器套设于配电回路母线上，实时采集回路漏电数据；测温传感器贴合线缆、断路器接线端子，监测高温隐患，二者与探测器形成一体化监测单元，实现对单回路电气隐患的全方位采集。
总线隔离器是基础组合中不可或缺的防护设备，也是消防验收硬性要求配置。依据海湾设备组合规范与消防施工标准，系统总线每32台探测器需配置1台总线隔离器，总线穿越防火分区时，分区两端必须增设隔离器，长距离桥架敷设每400m需加装一组隔离器。隔离器的核心作用是总线短路、过载故障时，快速切断故障支路，保障其余正常支路设备稳定运行，避免单点故障导致整套系统瘫痪，大幅提升系统运行稳定性。
基础组网采用手拉手树形串联拓扑结构，这是海湾设备组合的强制标准，严禁采用星型分支组网。整套系统布线选用ZR-2×1.5mm²屏蔽双绞线，具备阻燃、抗干扰性能，适配建筑复杂电磁环境。布线施工时严格遵循单端接地原则，PE保护地线严禁穿过剩余电流互感器，避免干扰漏电数据采集精度，这是设备组合施工的核心易错点。前端所有探测设备通过屏蔽总线串联，经隔离器分区防护后，最终接入消防控制室监控主机，形成闭环组网。
基础设备组合的适配场景广泛，涵盖普通住宅、办公建筑、小型商铺、多层公共建筑等常规业态，适配单相、三相低压配电回路。整套组合方案具备三大核心优势：一是模块化设计，设备可灵活增减，适配不同规模建筑；二是抗干扰能力强，屏蔽布线+隔离器分区防护，适配建筑强弱电共存环境；三是合规性强，完全贴合国家消防规范，可顺利通过消防验收。
在基础组合调试环节，需完成设备地址编码、阈值设置、总线通信测试、故障模拟测试四大核心步骤。首先对每台探测器、隔离器进行唯一地址编码，确保主机可精准识别每一台前端设备；其次根据配电回路额定参数，设置剩余电流报警阈值、温度报警阈值；随后测试总线通信稳定性，保障所有设备数据正常上传；最后模拟漏电、高温、总线短路故障，验证主机报警、定位、反馈功能正常。调试完成后，系统即可实现24小时不间断自动化监测，全方位防范电气火灾隐患。
综上，海湾电气火灾监控基础设备组合，以“主机+探测器+互感器+传感器+隔离器+屏蔽线缆”为核心架构，标准化组网、规范化施工、模块化配置，兼顾安全性、稳定性与合规性，是各类常规建筑电气火灾监控的最优基础方案，为电气安全防控筑牢第一道防线。
