机电安装常用的10种支吊架！

支吊架作为设备、管道、电气等支撑结构，在机电安装工程中扮演着重要角色，直接关系到整个系统能否正常运行，能否确保人民生命财产安全的大事，同时也严重影响工程的整体观感。因此合理选用支架的型式、制作安装工艺有着非常重要的意义。

一，支吊架制作

基本规定：

　　1）管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。

　　2）支架底板及吊架弹簧盒的工作面应平整。

　　3）管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、咬边等缺陷。

　　4）制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。

　　5）管道支架应满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。

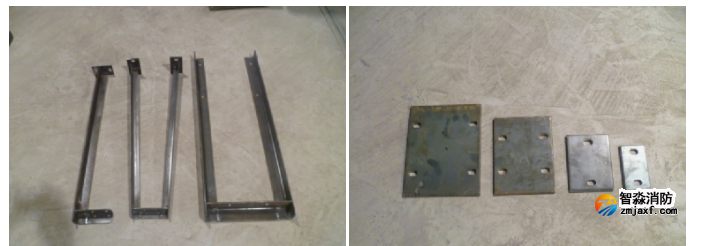

制作工艺：

　　支架边缘应平整、光滑，严禁使用气焊进行切割。人员能够触及的地方的型钢支架，其边缘直角部分倒45°角或将尖角磨圆。

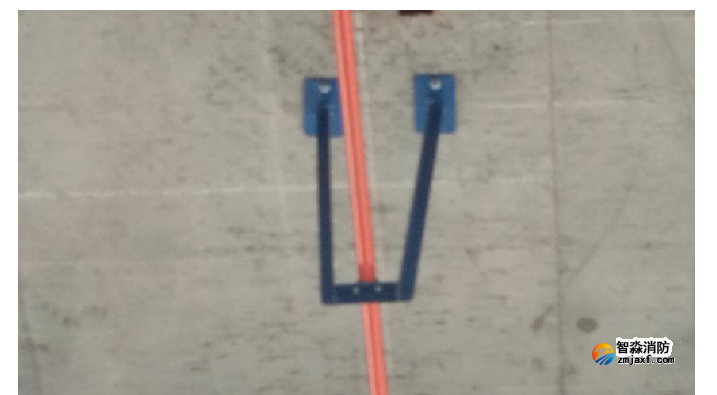

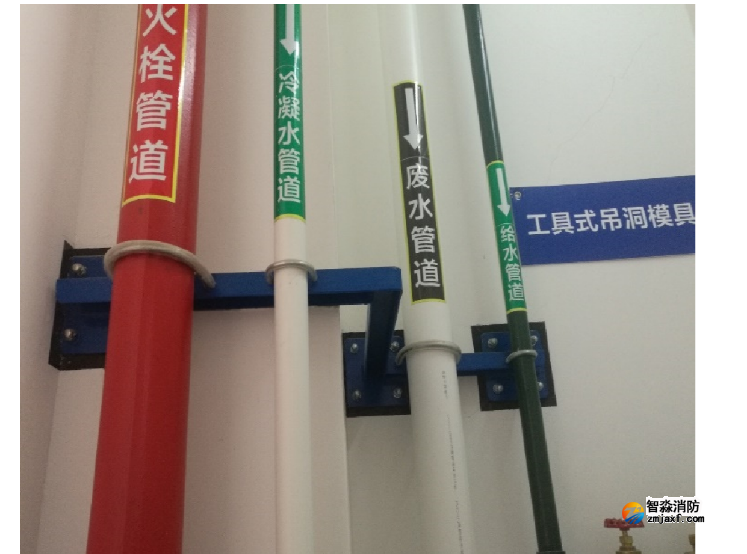

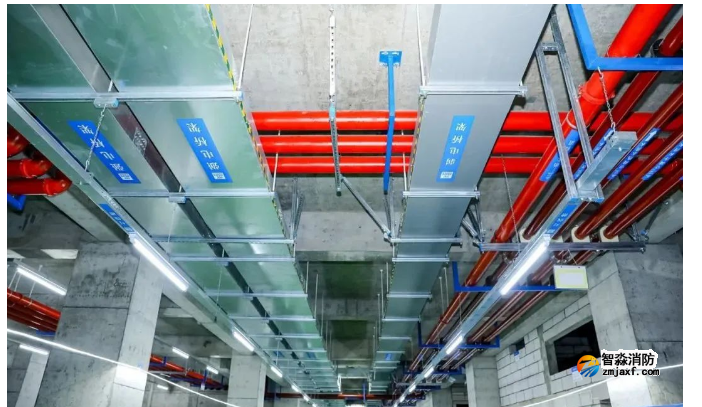

二，支吊架安装

在布置管道时，在满足工艺要求的前提下，还应该考虑到管道的支承。宜考虑在以下场合设置支吊架：

　　1）靠近设备；

　　2）设在集中荷载附近；

　　3）设在弯管和大直径三通式分管附近；

　　4）适宜利用建筑物或构筑物的梁或柱子等设置支吊架生根部件的；

　　5）不妨碍管道与设备的检修。
