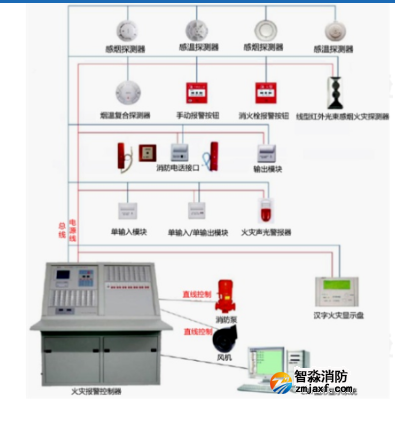

系统安装与调试

火灾自动报警系统施工安装前，需进行现场检查（检验）和设计符合性检查。

1）火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。

2）导线在管内或线槽内不应有接头或扭结。从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，当采用金属软管保护时，其长度不应大于 2m。

3）管路超过下列长度时，应在便于接线处装设接线盒：

①管子长度每超过 30m，无弯曲时。

②管子长度每超过 20m，有1个弯曲时。

③管子长度每超过 10m，有2个弯曲时。

④管子长度每超过 8m，有3个弯曲时。

4）线槽敷设时，应在下列部位设置吊点或支点：

①线槽始端、终端及接头处。

②距接线盒 0.2m 处。

③线槽转角或分支处。

④直线段不大于 3m 处。

5）火灾自动报警系统导线敷设后，应用 500V 兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。

同一工程中的导线，不同用途选择不同颜色加以区分。电源线正极应为红色，负极应为蓝色或黑色。

系统主要组件安装

一、控制器类设备的安装要求

1）控制器类设备在消防控制室内的布置要求：

①设备面盘前的操作距离，单列布置时不应小于 1.5m，双列布置时不应小于 2m。

②在值班人员经常工作的一面，设备面盘至墙的距离不应小于 3m。

③设备面盘后的维修距离不宜小于 1m。

④设备面盘的排列长度大于 4m 时，其两端应设置宽度不小于 1m 的通道。

2）控制器类设备采用壁挂方式安装时，其主显示屏高度宜为 1.5～1.8m；其靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不应小于 1.2m；落地安装时，其底边宜高出地（楼）面 0.1～0.2m。

3）控制器安装在轻质墙上时，应采取加固措施。

4）引入控制器的电缆或导线的安装要求：

端子板的每个接线端，接线不得超过 2 根，电缆芯线和导线，应留有不小于 200mm 的余量并应绑扎成束。

控制器的主电源应直接与消防电源连接，严禁使用电源插头。控制器与其外接备用电源之间应直接连接。

5）火灾报警控制器应在 100s 内发出故障信号，火灾探测器收到报警信号，报警信号在 10s 内反馈到控制中心。

二、火灾探测器的安装要求

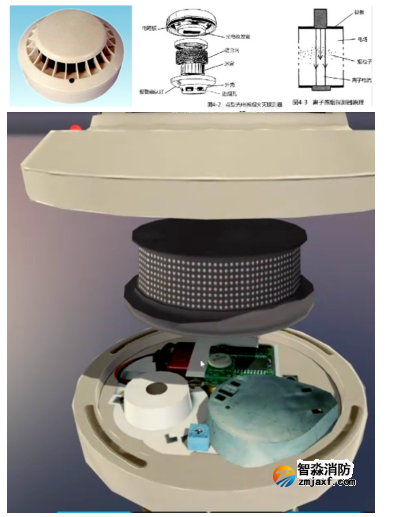

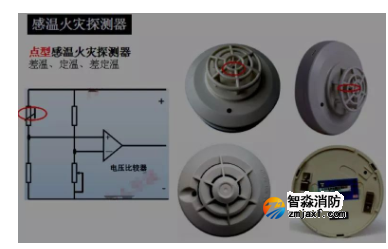

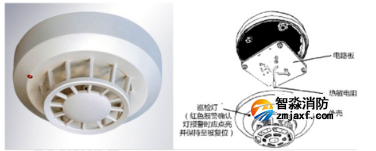

1．点型感烟、感温火灾探测器

点型感温火灾探测器的安装间距，不应超过 10m；点型感烟火灾探测器的安装间距，不应超过 15m。

探测器至端墙的距离，不应大于安装间距的一半。

探测器宜水平安装，当确实需倾斜安装时，倾斜角不应大于 45º。

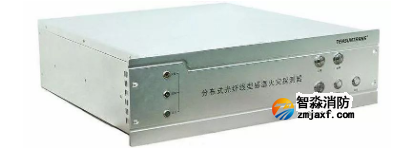

2．分布式线型光纤感温火灾探测器

感温光纤严禁打结，光纤弯曲时，弯曲半径应大于 50mm；分布式感温光纤穿越相邻的报警区域时应设置光缆余量段，隔断两侧应各留不小于 8m 的余量段；每个光通道始端及末端光纤应各留不小于 8m 的余量段。

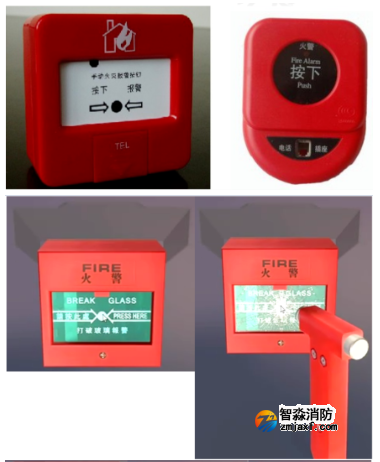

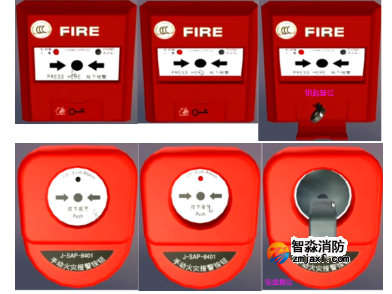

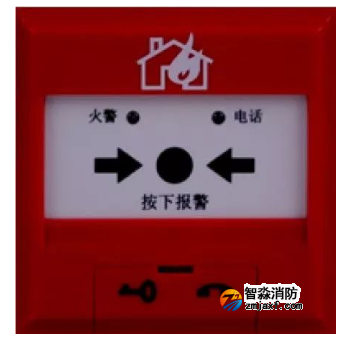

三、手动火灾报警按钮的安装要求

1）手动火灾报警按钮，当安装在墙上时，其底边距地（楼）面高度宜为 1.3～1.5m。

2）手动火灾报警按钮的连接导线，应留有不小于 150mm 的余量，且在其端部应有明显标志。

四、消防电气控制装置的安装要求

1）消防电气控制装置在安装前，应进行功能检查。

2）消防电气控制装置在消防控制室内墙上安装时，其主显示屏高度宜为 1.5～1.8m；其靠近门轴的侧面距墙不应小于 0.5m，正面操作距离不应小于 1.2m；落地安装时，其底边宜高出地（楼）面 0.1～0.2m。

五、模块的安装要求

1）模块的连接导线应留有不小于 150mm 的余量，其端部应有明显标志。

2）光警报器与消防应急疏散指示标志不宜在同一面墙上，安装在同一面墙上时，距离应大于 1m。

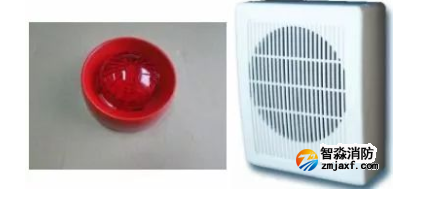

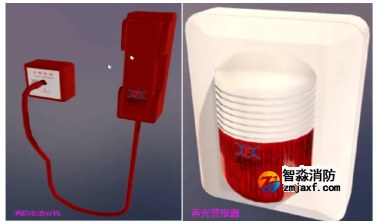

六、消防应急广播扬声器和火灾警报器的安装要求

1）火灾光警报装置应安装在安全出口附近明显处，底边距地（楼）面高度在 2.2m 以上。

2）光警报器与消防应急疏散指示标志不宜在同一面墙上，安装在同一面墙上时，距离应大于 1m。

七、消防联动控制器

离器保护范围内的任一点短路，检查总线隔离器的隔离保护功能。

50 个输入／输出模块同时处于动作状态（模块总数少于 50 个时，使所有模块动作），检查消防联动控制器的最大负载功能。

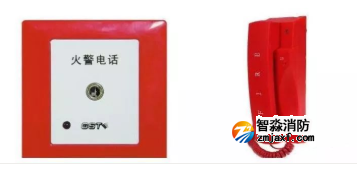

八、消防专用电话

消防专用电话安装在墙上时，其底边距地面高度宜为 1.3-1.5m。

九、电气火灾监控探测器的安装要求

剩余电流式探测器负载侧的 N 线不应与其他回路共用，且不能重复接地（不能和 PE 线相连）。

系统工程质量检测判定标准

系统内的设备及配件规格型号与设计不符、无国家相关证书和检验报告；系统内的任一控制器和火灾探测器无法发出报警信号，无法实现要求的联动功能的，定为 A 类不合格。

检测前提供的资料不符合相关要求的定为 B 类不合格。其余不合格项均为 C 类不合格。系统检测合格判定应为：A=0 且 B≤2，且 B+C≤检查项的 5％为合格，否则为不合格。

年度检测与维修

点型感烟火灾探测器投入运行 2 年后，应每隔 3 年至少全部清洗一遍。

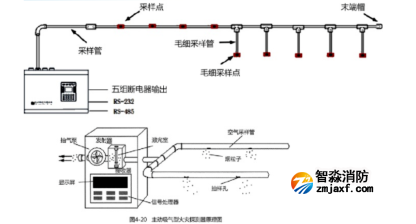

通过采样管采样的吸气式感烟火灾探测器对采样管道进行定期吹洗，最长的时间间隔不应超过一年；不同类型的探测器应有 10％且不少于 50 只的备品。

常见故障及处理方法

火灾探测器常见故障

1）故障现象。火灾报警控制器发出故障报警，故障指示灯亮，打印机打印探测器故障类型、时间、部位等。

2）故障原因。探测器与底座脱落、接触不良；报警总线与底座接触不良；报警总线开路或接地性能不良造成短路；探测器本身损坏；探测器接口板故障。

3）排除方法。重新拧紧探测器或增大底座与探测器卡簧的接触面积；重新压接总线，使之与底座有良好接触；查出有故障的总线位置，予以更换；更换探测器；维修或更换接口板。

年度检测与维修

各类消防用电设备、主备电源自动转换装置，应进行 3 次转换信号，每次均正常。

火灾报警控制器

①实际安装台数 5 台以下，全部检验

②6-10 台，抽检 5 台

③实际安装超过 10 台，按实际安转数量 30-50%的比例抽检，不少于 5 台火灾探测器

④实际安装台数 100 台以下，检验 20 只（每个回路都应抽检）

⑤实际安装超过 100 台，按实际安转数量 10-20%的比例抽检，不少于 20 台

室内消火栓

①控制室操作启停 1-3 次

②操作消火栓的按钮，按实际安转数量 5-10%比例抽检自动喷水系统

③控制室操作启停 1-3 次

④水流指示器、信号阀等按照实际安装数量 30-50%比例抽检

⑤压力开关、电动阀、电磁阀等全数检查

⑥卷帘门5樘以下，全数检查，超过5樘按实际 20%抽检，总数不少于5樘。

火灾自动报警系统误报的原因

一、产品质量

产品技术指标达不到要求，稳定性比较差，对使用环境中的非火灾因素无法自动处理而误报。

二、设备选择和布置不当

1）探测器选型不合理：灵敏度高的火灾探测器能在很低的烟雾浓度下报警，相反，灵敏度低的探测器只能在高浓度烟雾环境中报警，如在地下车库选用高灵敏度的感烟探测器，在锅炉房高温度环境中选用定温探测器。

2）使用场所性质变化后未及时更换相适应的探测器，例如将办公室、商场等改作厨房、洗浴房、会议室时，原有的感烟火灾探测器会受新场所产生的油烟、香烟烟雾、水蒸气、灰尘、杀虫剂以及醇类、酮类、醚类等腐蚀性气体等非火灾报警因素影响而误报警。

三、环境因素

1）电磁环境干扰主要表现为：空中电磁波干扰，电源及其他输入输出线上的窄脉冲群干扰、人体静电干扰。

2）气流可影响烟气的流动线路，对离子感烟探测器影响比较大，对光电感烟探测器也有一定影响。

3）感温探测器布置得距高温光源过近，感烟探测器距空调送风口过近，感温探测器安装在易产生水蒸气、车库等场所。

4）光电感烟探测器安装在可能产生黑烟和大量粉尘、可能产生水蒸气和油雾等的场所。

四、其他原因

1）系统接地被忽略或达不到标准要求，线路绝缘达不到要求，线路接头压接不良或布线不合理、系统开通前对防尘、防潮、防腐措施处理不当。

2）元件老化，一般火灾探测器使用寿命约为12年，每2年要求全面清洗一次。

3）灰尘和昆虫。据有关统计，60％的误报是因灰尘影响。

4）探测器损坏。
