一、防火卷帘限位器相关规范

《防火卷帘》GB14102-2005

　　A.1.2.5卷门机应设有自动限位装置，当防火卷帘启、闭至上、下限位时，能自动停止，其重复定位误差应小于20mm。

《防火卷帘、防火门、防火窗施工及验收规范》GB50877-2014

　　6.2.2防火卷帘用卷门机的调试应符合下列规定：

　　3卷门机应设有自动限位装置，当防火卷帘启、闭至上、下限位时，应自动停止，其重复定位误差应小于20mm。

《防火卷帘用卷门机》XF603-2006

　　5.2.5限位性能

　　卷门机应设有自动限位装置。限位部件应安装准确、运行可靠，并可在一定范围内调整，当防火卷帘启、闭至上限、中限、下限位时能自动停止，其重复定位误差应不大于20mm。

二、防火卷帘限位器说明

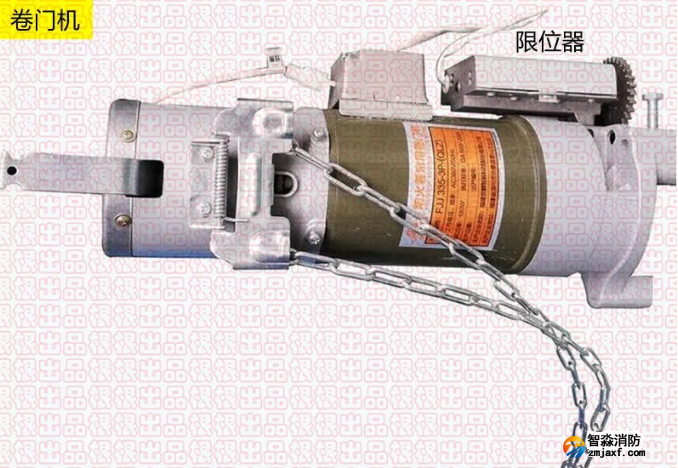

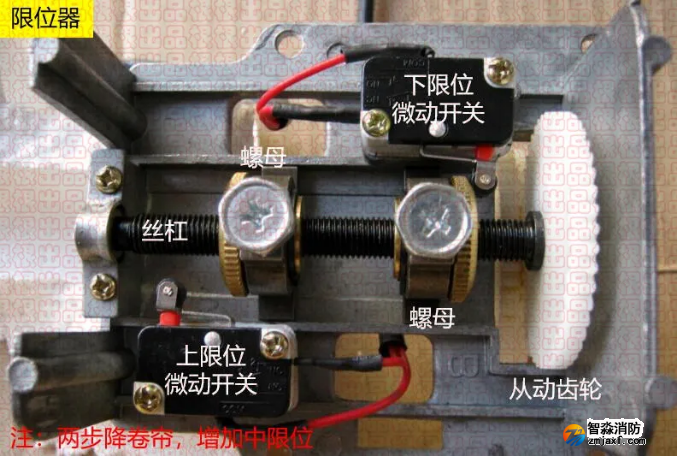

1、限位器属于卷门机的一部分，当卷门机启动时通过从动齿轮带动丝杠和螺母移动，当螺母移动到限位微动开关时，顶动限位微动开关动作，从而向控制器发送反馈信号，控制器接收到反馈信号后停止卷门机动作。

2、限位器的螺母位置是可以调节的，如调节位置不对会发生以下情况：

　　①螺母距离上限位微动开关过远，会发生正卷现象，卷帘卷过头，脱出卷轴，应避免。

　　②螺母距离上限位微动开关过近，会发生卷帘上部未卷到位现象，此情况还好，只要别太不到位影响人员通过就行。

　　③螺母距离下限位微动开关过远，会发生反卷现象，卷帘放过头，挤压卷帘脱出导轨，应避免。

　　④螺母距离下限位微动开关过近，会发生卷帘下部未放到位现象，留有空隙，烟气火焰从空隙处穿过，应避免。
