依爱二线制火灾自动报警联动系统技术指导

线型选择

　　通讯距离：≤1000米

　　线型：ZR-RVS铜芯双绞

　　线径：2*1.5mm²（国标）及以上

设备选择

　　EI6041D：主要用于各类阀和风口的控制；

　　EI6043D：主要用于卷帘门和电梯的控制

　　EI6047D：主要用于应急广播和防爆非编码声光的控制

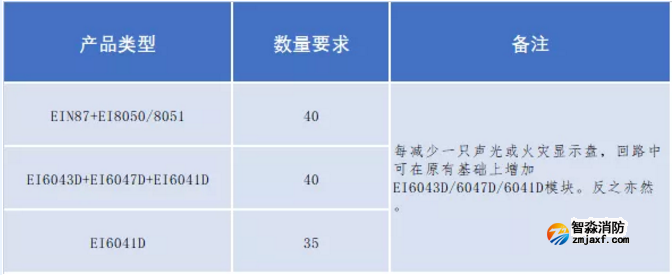

　　在单一回路中，模块、声光、火灾显示盘数量应同时满足如下要求：

注意事项

　　1、总线末端电压需大于14V。

　　2、一个回路系统部件报警/启动电流合计不能大于300mA，按GB50116、GB50166规定：一个回路所接模块+消火栓数量不超过100只，一个回路部件总数量不超过200只。

　　3、两线制系统对距离和类型数量提出了要求，施工布线前应确认是否能满足要求。

　　4、两线制系统不能直接驱动持续大电流设备，如有该类型设备需配接消防电源。

　　5、有源模块EI6041D输出脉冲信号，电流0.7A，持续50ms，现场阀的类型较多时，如有条件可先进行模拟实验。6041D的使用寿命与环境温度有关，应尽量避免在环境温度持续高于50℃的场所使用。6041D模块电容需要充电时间，工程验收时尽量保证测量启动前系统正常运行3分钟。

　　6、火灾显示盘如无设计要求，应避免设置为楼层复显器，以减小电流。

　　7、两线制系统暂不包括中继模块，中继模块应按EI6043D模块计算电流。
