依爱消防技术解答应急照明和疏散指示系统

01、应急照明和疏散指示系统间产品接线的线径推荐？

　四线制：

　　集中电源到分配电装置：

　　电源线（WDZN-BYJ-2*6mm-SC25）

　　通讯线（NH-RVSP2*1.5mm-SC20）

　　消防应急灯具：

　　电源线（WDZN-BYJ-2*2.5mm）

　　信号线（NH-RVSP-2*1.5mm双绞线）

　　地埋式消防应急灯具（阻燃防水橡胶电缆）：

　　电源线（WDZN-BYJ-2*2.5mm）

　　信号线（NH-RVSP-2*1.5mm双绞线）

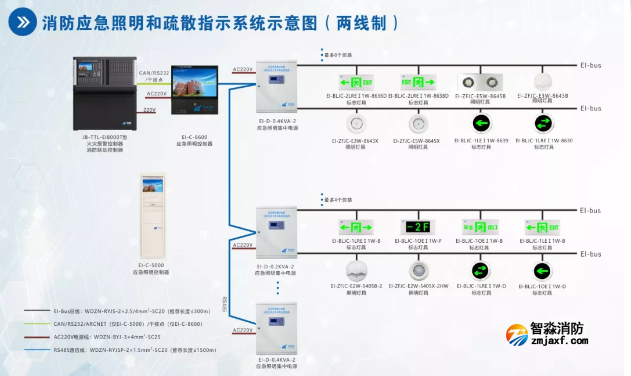

　二线制：

　　集中电源直接与消防应急灯具：

　　信号线（WDZN-RYJS-2*2.5/4mm）

02、系统线路敷设注意事项

　　四线制系统和两线制系统应急照明控制器和应急照明集中电源的通讯干线（RS485通讯线），走弱电井（弱电架桥），采用NH-RVSP-2*1.5mm屏蔽双绞线。

　　注:（1）RS485通讯线需采用“手拉手”方式连接；

　　（2）当实际工程不便于全部采用“手拉手”方式连接，可局部采用，再通过J-EI6412网络集线器和控制器连接

03、灯具回路布线方式？

　　灯具回路总线可采用任意方式布线，但推荐串联布线方式，每只灯具如有分支，宜设一支（基于线缆接头工艺难度及回路压接工艺压降考虑）。两线制要求总线线路末端电压应满足灯具工作要求。

04、四线制灯具电源线布线

　　灯具电源线可采用任意方式布线，但推荐串联布线方式，四线制要求线路末端电压应满足灯具工作要求。

05、标志灯具点亮，但控制器上报光源故障？

　　标志灯具在电源电压较低时仍然可以点亮，但是会报光源故障，一般出现在线路末端电压较低时。

06、系统应急启动后，照明灯具闪烁？

　　一般为启动后导致末端电压不足。

07、可以查看集中电源状态，却无法登录灯具？

　　1、接口保护板损坏；

　　2、灯具接线故障（最常见），即总线和24V线短接故障。
