依爱消防主机联网接线图

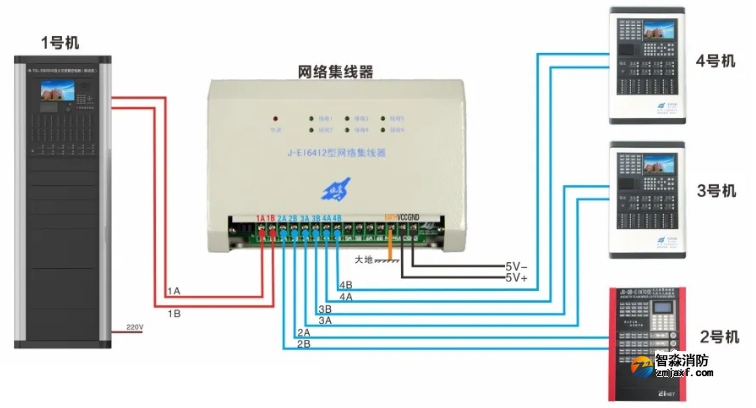

J-EI6412网络集线器接线图（适用于ARCNET联网）

　　1A、1B接集中机，2A2B~6A6B接区域机，A和B端子有极性

　　控制器数量大于3台，需要加网络集线器

　　网络集线器需外接5V电源，将电源的输出线接于“5V”、“地”端子电源线不能接反，否则将损坏网络集线器

　　网络集线器应可靠接地，将“EARTH”端子与建筑物地体相连

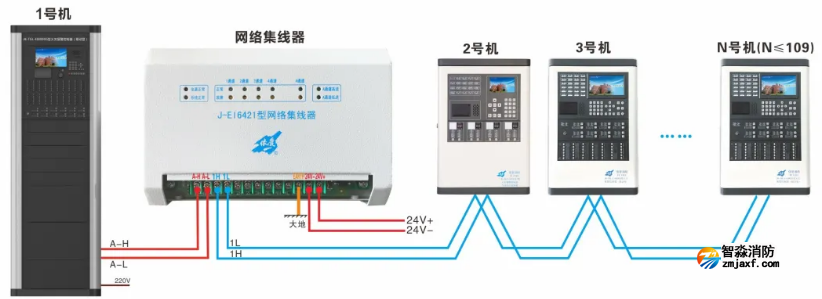

J-EI6421网络集线器接线图（适用于CAN联网）

　　采用CAN联网时，联网控制器需要配接CAN网卡。CAN联网的总线通讯距离为≤2500米，推荐使用手拉手布线方式（如上图），也可采用T形布线

　　H和L端子有极性，H端子对应控制器上的NETA，L端子对应控制器上的NETB，不可接反

　　网络集线器A号端口一般都用于连接集中机和CRT，其余端口用于连接区域机

　　网络集线器需外接24V电源，将电源的输出线接于“24V+”、“24V-”

　　网络集线器应可靠接地，将“EARTH”端子与建筑物地体相连
