泰和安TX3214B输出模块接线图

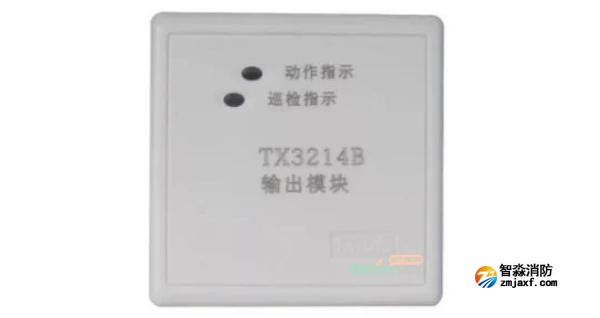

TX3214B输出模块用于总线制消防广播系统中消防广播间的切换控制，也就是泰和安的消防广播模块。模块接收到火灾报警控制器的启动命令后，吸合继电器，现场音箱切换到消防广播（事故广播），并点亮指示灯，表明切换成功。当模块工作于检线模式且无音乐广播输入时，可检测音箱的断路故障和短路故障。

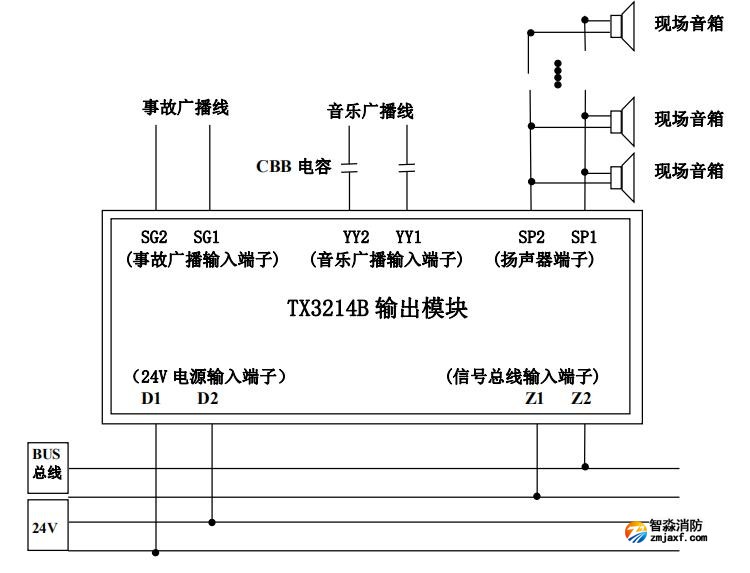

TX3214B输出模块接线图：

TX3214B输出模块接线端子说明：

　　D1 D2：24V电源输入端子，无极性。

　　Z1 Z2：信号总线输入端子，无极性。

　　SG1 SG2：事故广播输入端子。

　　YY+YY-：音乐广播输入端子。

　　SP1 SP2：与扬声器连接的输出端子。

注意事项：

　　音乐广播输入端子需要接CBB电容，建议耐压450V，容量4.7uF。
