泰和安TX3214C输出模块接线图

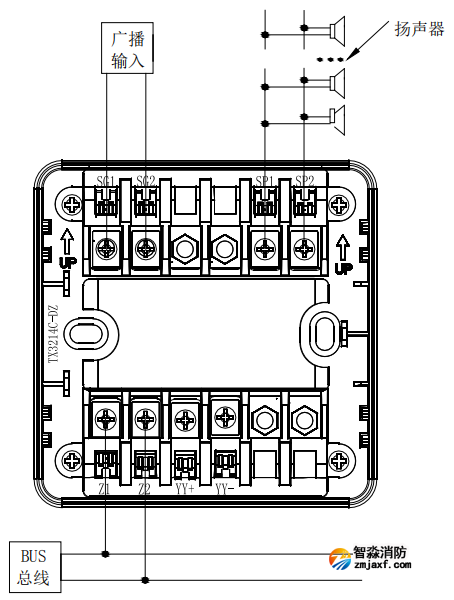

TX3214C输出模块接线图：

接线端子说明：

　　Z1、Z2：总线信号输入，无极性；

　　SG1、SG2：事故广播输入端子；

　　SP1、SP2：扬声器端子；

　　YY+、YY-：音乐广播输入端子（预留）。

注意：

　　现场如需使用音乐广播输入端子，模块应处于不检线状态。

　　若回路联动设备全部为此模块，最大带载数量为30个。每个广播功率放大器配接此模块最大数量为10个。

布线要求：

　　总线宜采用RVS-2×1.0mm²或1.5mm²阻燃线，广播线及扬声器线均采用BV线，截面积≥1.0mm2，穿金属管（线槽）或阻燃PVC管敷设。
