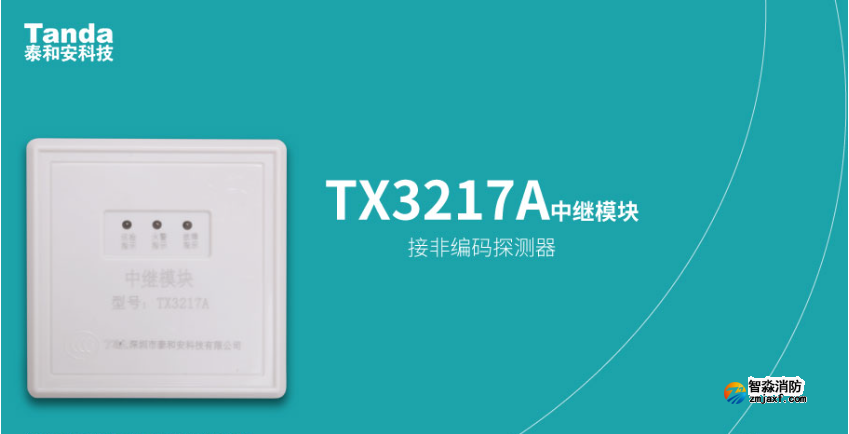

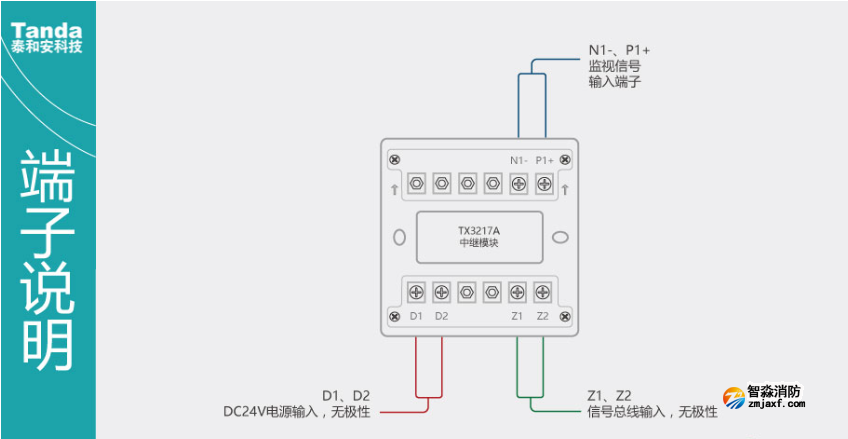

泰和安消防TX3217A中继模块接线

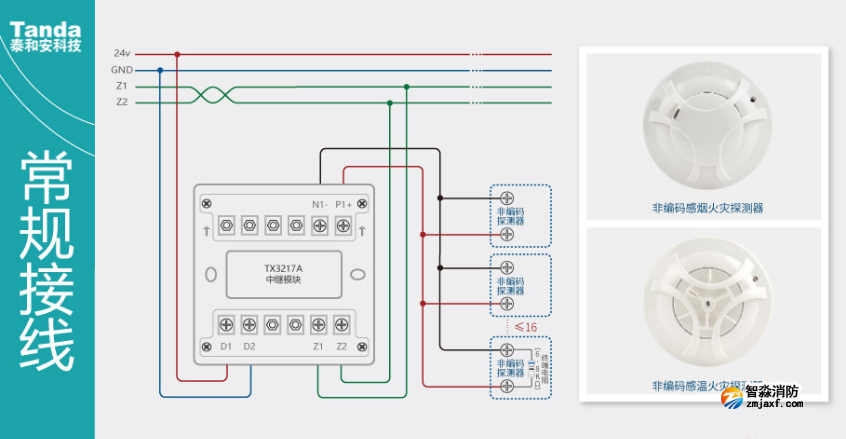

   　1、TX3217A中继模块主要用于连接非编码探测器、防爆型探测器等现场设备。

　　2、对于工作电流＜100μA的电流型设备，可并联16只接入该模块。

　　3、在监视信号输入线的末端（远离模块端）必须并联一个6.8KΩ/1W的终端电阻。

　　4、TX3217中继模块与TX3217A中继模块接线一致。

　   1、总线（BUS）采用RVS-2×1.0mm²或1.5mm²线。

　　2、DC24V电源线采用BV-2×1.5mm²或2.5mm²线。

　　3、输入线采用RVS-2×1.0mm²或1.5mm²线。

　　4、穿金属管（线槽）或阻燃PVC管敷设。
