一、泰和安JTY-GM-TX3100C 型点型光电感烟火灾探测器

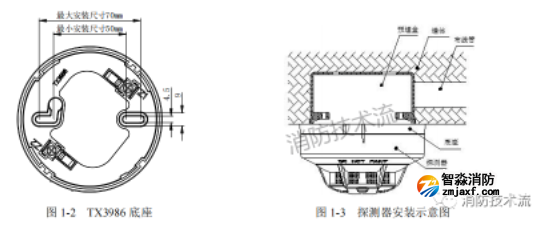

探测器的安装需要使用配套的型号为TX3986的底座。安装探测器之前，切断回路的电源并确认全部底座的接线端子与总线相连，底座安装牢靠。将探测器按照对位标识放在底座上，顺时针旋转探测器，直至探测器锁定到位。
总线(BUS) 采用≥1.0mm²阻燃线材，建议选用NH-RVS-2×1.5mm²阻燃线；穿过金属管（线槽）或阻燃PVC 管进行敷设。

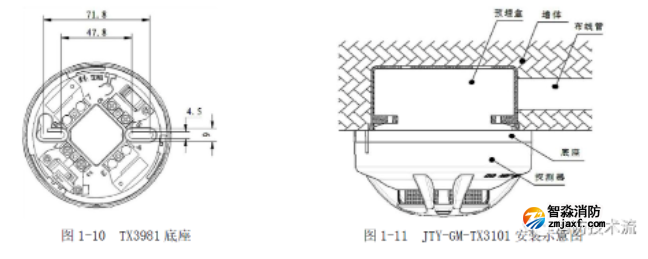

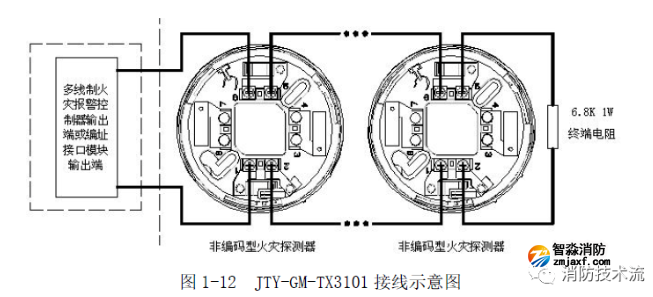

二、泰和安JTY-GM-TX3101 型点型光电感烟火灾探测器探测器的安装需要使用配套的型号为TX3981 的底座。点型光电感烟火灾探测器安装示意图如图1-11 所示，预埋盒可采用86H50 型标准预埋盒。
采用≥1.0mm²线材，建议选NH-RVS-2×1.5mm²阻燃线；穿金属管（线槽）或阻燃PVC 管敷设。
三、泰和安JTW-ZDM-TX3111 型点型感温火灾探测器（A2R）

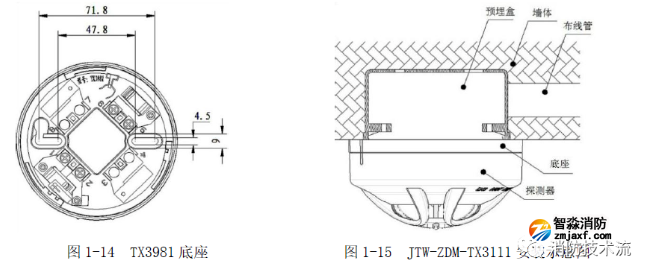

探测器的安装需要使用配套的型号为TX3981 的底座。点型感温火灾探测器安装如1-15 示意图所示，预埋盒可采用86H50 型标准预埋盒。

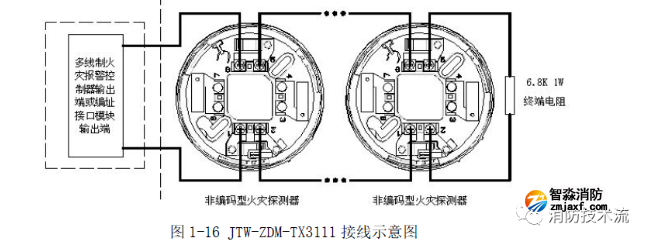

采用≥1.0mm²线材，建议选用NH-RVS-2×1.5mm²阻燃线；穿金属管（线槽）或阻燃PVC 管敷设。
四、泰和安JTY-GF-TX6190 型独立式光电感烟火灾探测报警器

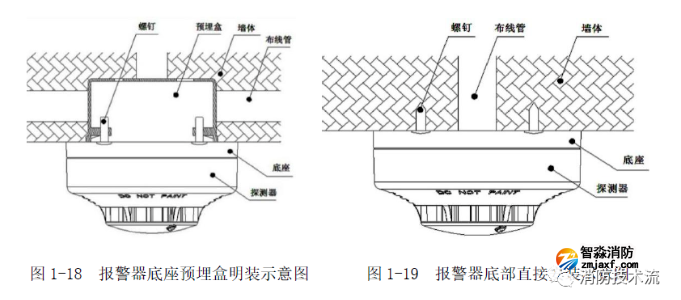

本报警器采用两种方式安装：一种是采用底座预埋盒明装方式安装，安装图如图1-18 所示，另一种是直接将报警器底部安装在屋顶上，安装图如图1-19 所示按图1-24 所示，用M4 螺钉将底座固定在预埋盒上。安装孔距如图1-26 所示。将报警器底部三个凸出的卡扣与底座定位卡槽，待卡扣进入卡槽且报警器与底座吻合后，用力顺时针方向旋转，直至到位锁定。

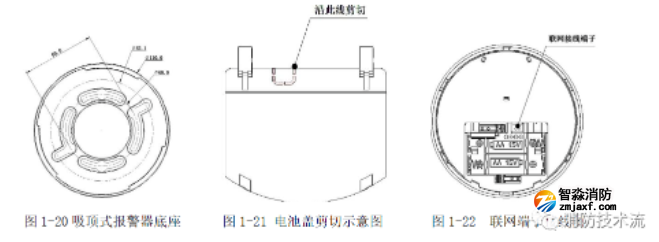

按图1-25 所示，用M4 螺钉将报警器底部固定在屋顶上，安装孔距如图1-20 所示。
若报警器需联网使用,则需要接线，应首先将电池盖按如图1-21 所示剪切，然后将报警器插头端子线紧插接在相应端子上（如图1-22 所示），再用电缆线将需联网的一个报警器的接线端子红线与下一个报警器的端子红线相连，一个报警器的端子黑线与下一个报警器的端子黑线相连，红线与黑线不能接反，需分极性。联网后，当其中一只报警器报火警时，与其联网使用的其他报警器均会发出报警声，同时报警器指示灯随报警声快速闪亮。

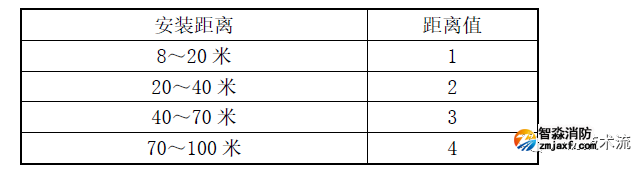

五、泰和安JTY-HF-TX6701 线型光束感烟火灾探测器本探测器在使用前需针对探测器的应用环境对其距离值进行设置。通过编码器对探测器距离值的设置，可以实现此项功能。探测器可以设置4 个级别的距离值，出厂默认值为“3”，请按实际安装距离对探测器距离值进行设置，如下表所示。

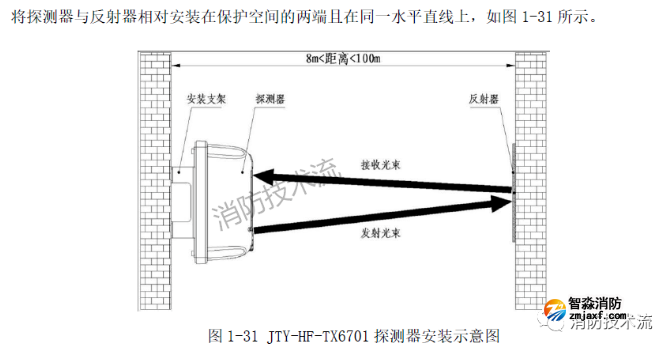

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上，如图1-31 所示.
1、将探测器安装支架紧贴于要安装探测器的墙壁上，在对应支架安装孔的位置做上记号；

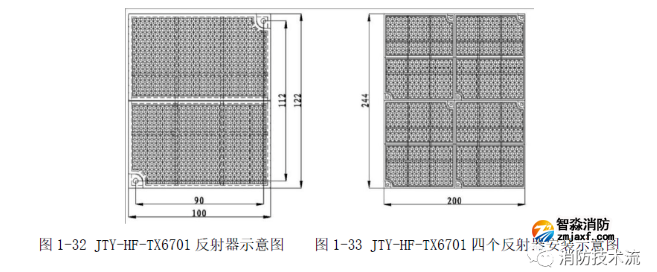

2、在做记号的位置打孔，并在所打的孔内安装Ø8 的塑料膨胀管；3、用四个ST4*30 自攻螺钉将安装支架安装在墙壁上；4、取下探测器上盖，拧松防水接头，将线从探测器背面穿入防水接头，穿入部分的长度要便于探测器接线；5、用两只M4*12*10 螺钉将探测器底座固定在支架上。当探测器与反射器间的安装距离为8m-40m 时，安装1 个反射器；当安装距离为40m-100m 时，需安装4 个反射器。每个反射器安装需用2 个Ø8 塑料管及2 个ST4*30 自攻螺钉，安装尺寸见图1-32。四个反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图见图1-33。（单位：mm）

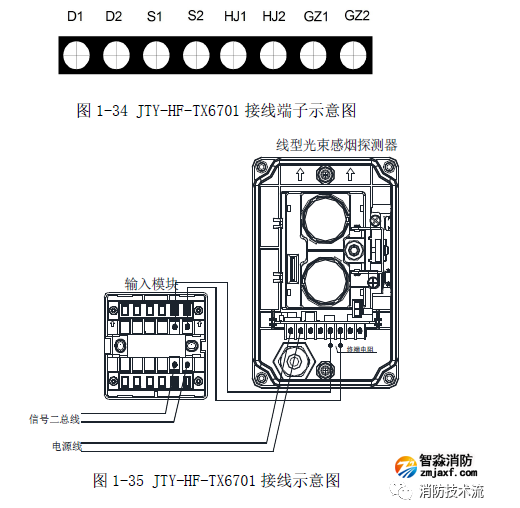

现场安装时，探测器需要与直流24V 电源线（无极性）连接，直流24V 电源线接探测器的接线端子D1、D2 端子上，S1、S2 用于现场人员通过手持编码器设定其灵敏度及距离值，HJ1、HJ2 用于火警继电器输出，GZ1、GZ2 用于故障输出，反射器不需接线。接线端子示意图如图1-34 所示。

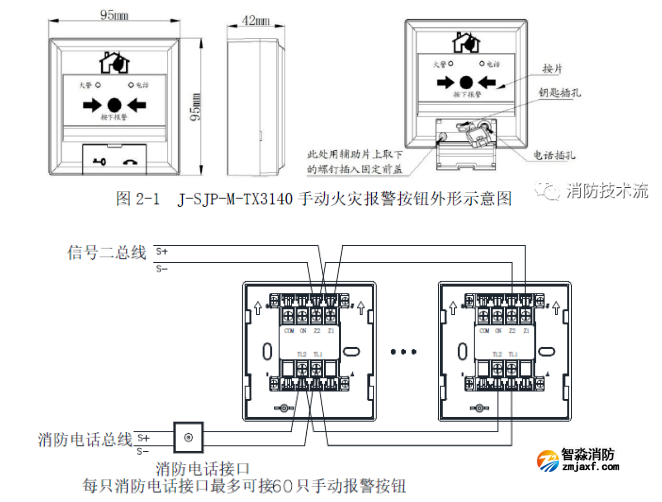

六、J-SJP-M-TX3140 型手动火灾报警按钮
总线(Z1、Z2) 采用≥1.0mm²阻燃线材，建议选用NH-RVS-2×1.5mm²阻燃线；触点线(NO、COM)采用BV-2×1.0 mm2 或1.5 mm2 线；消防电话线(TL1、TL2)采用NH-RVVP-2×1.5mm²屏蔽线，截面积≥1.0mm2。穿金属管（线槽）或阻燃PVC 管敷设。

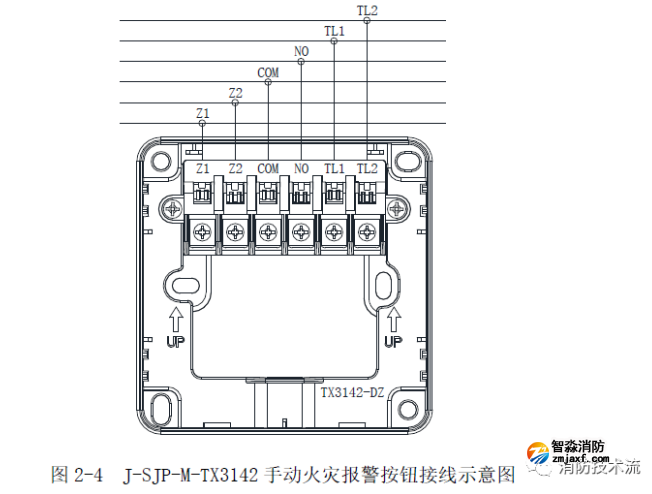

接线方法如图：Z1、Z2：与报警控制器信号总线连接，无极性。NO、COM：额定DC30V/100mA 无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。TL1、TL2：与消防电话系统连接，无极性。七、泰和安J-SJP-M-TX3142 型手动火灾报警按钮
Z1 、Z2 ：与报警控制器信号总线连接，无极性。NO、COM：额定DC30V/100mA 无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。TL1、TL2：与消防电话系统连接，无极性。
总线(Z1、Z2)采用RVS-2*1.0 mm²或1.5 mm²线；触点线(NO、COM)采用RVS-2*1.0 mm²或1.5 mm²线；消防电话线(TL1、TL2)采用RVVP 屏蔽线，截面积≥1.0 mm²。穿金属管（线槽）或阻燃PVC 管敷设。

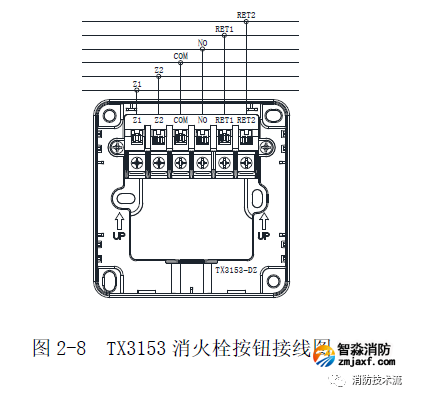

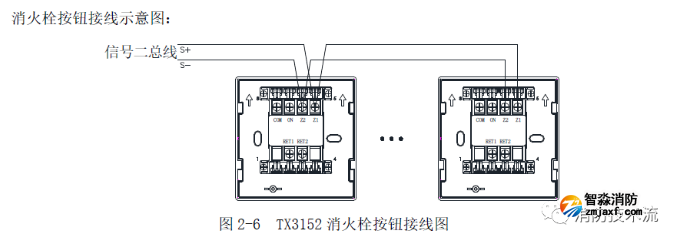

Z1、Z2：与报警控制器信号总线连接，无极性。NO、COM：额定DC30V/100mA 无源输出端子，当消火栓按钮按下时，输出触点闭合信号，可直接控制外部设备。RET1、RET2：水泵启动回答信号输入端子，无极性。
总线(Z1、Z2) 采用≥1.0mm²阻燃线材，建议选用NH-RVS-2×1.5mm²阻燃线；触点线(NO、COM)采用BV-2×1.0 mm2 或1.5 mm2 线。穿金属管（线槽）或阻燃PVC 管敷设。
Z1、Z2：与报警控制器信号总线连接，无极性。NO、COM：额定DC30V/100mA 无源输出端子，当消火栓按钮按下时，输出触点闭合信号，可直接控制外部设备。RET1、RET2：水泵启动回答信号输入端子，无极性。
总线(Z1、Z2)采用RVS-2*1.0 mm2 或1.5 mm2 线；触点线(NO、COM)采用RVS-2*1.0 mm2 或1.5 mm2 线。穿金属管（线槽）或阻燃PVC 管敷设。

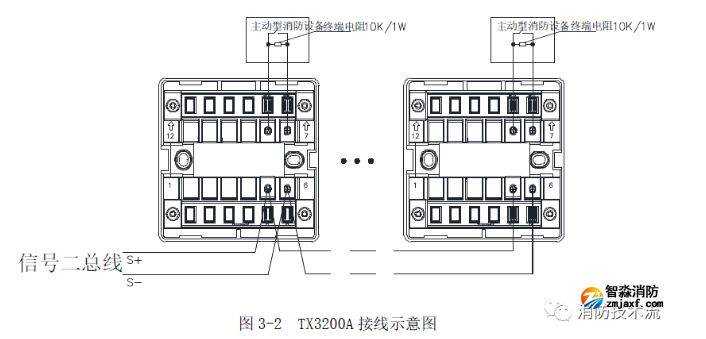

总线(BUS) 采用≥1.0mm²阻燃线材，建议选用NH-RVS-2×1.5mm²阻燃线；监视信号输入线采用BV-2×1.0 mm2 或1.5mm2 线。穿金属管（线槽）或阻燃PVC 管敷设。
监视信号输入端具备断、短线检测功能，要求在其末端配接一个10K 的终端电阻。

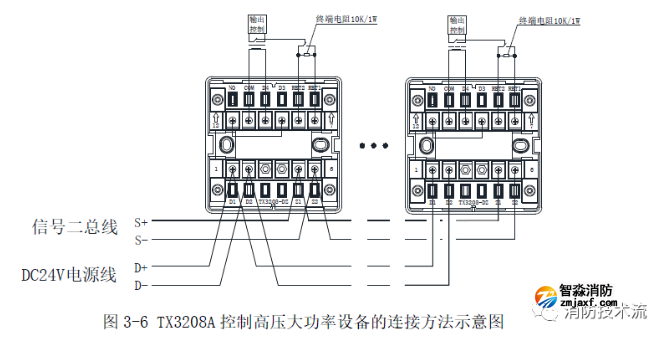

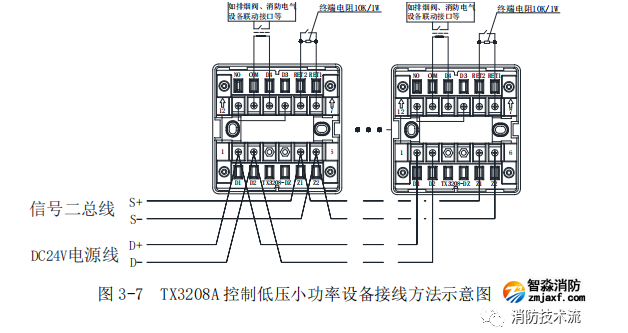

总线(BUS)采用 RVS-2×1.0mm2 或 1.5mm2线；DC24V 电源线采用 BV-2×1.5mm2 或 2.5mm2 线；常开输出线采用 BV-2×1.5mm2 或 2.5mm2 线；反馈输入线采用 RVS-2×1.0mm2 或 1.5mm2 线。穿金属管（线槽）或阻燃 PVC 管敷设。

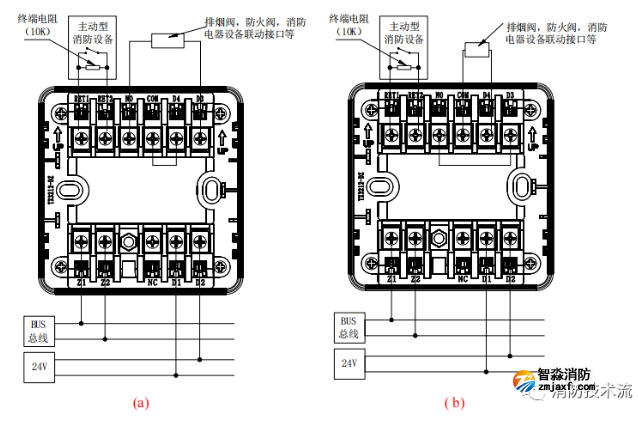

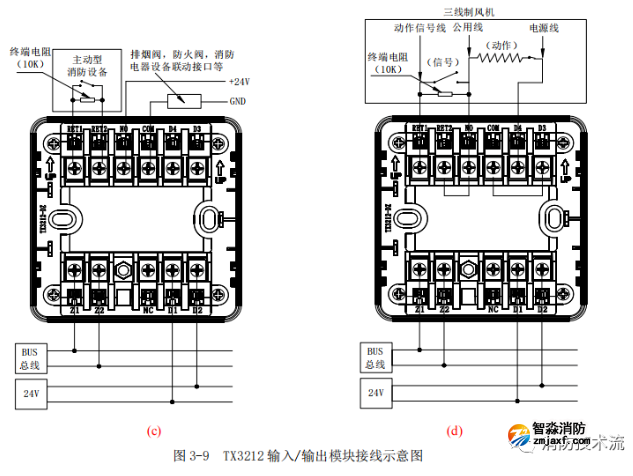

辅助电源输出接四线制低压小功率消防设备，其接线方式如图 3-9(a)、图 3-9(b)所示；无源输出接四线制低压小功率消防设备，其接线方式如图 3-9(c)所示；辅助电源输出接三线制低压小功率消防设备，其接线方式如图 3-9(d)所示。总线信号输入，无极性；D1、D2：24V 电源输入，无极性；COM、NO：常开触点输出，触点容量 30V/2.0A；RET1、RET2：监视信号输入，无源接点；D3、D4：辅助电源输出（≤500mA），D3 为负极，D4 为正极；NC：预留功能端子。

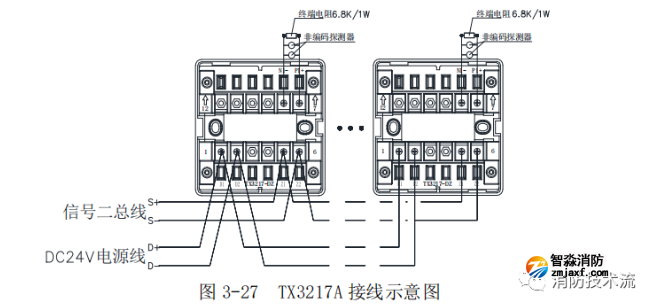

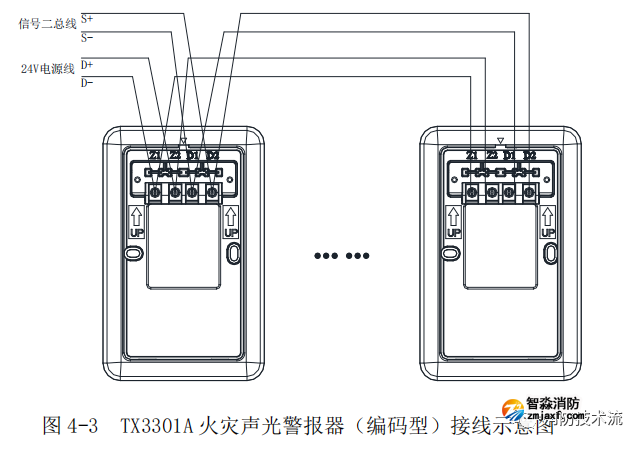

十四、泰和安TX3301A 火灾声光警报器（编码型）

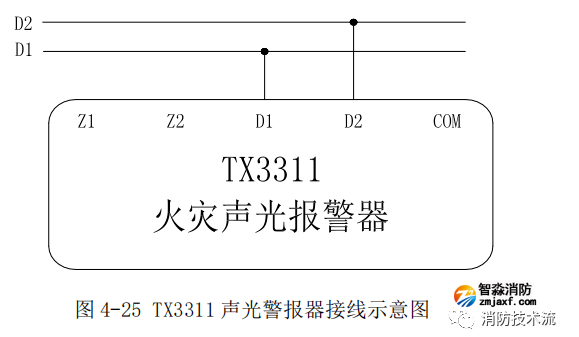

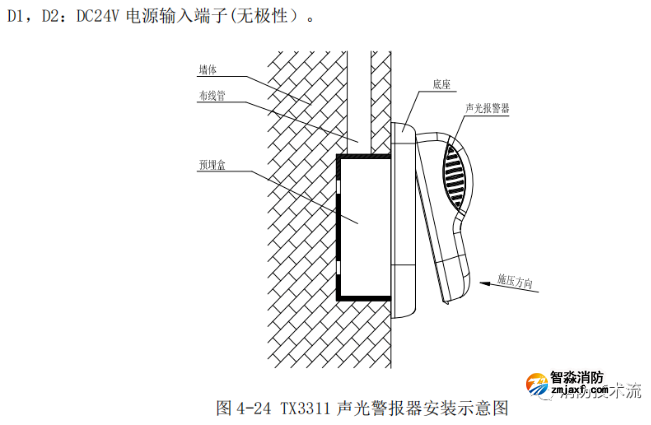

十五、泰和安TX3311 型声光警报器（非编码型）

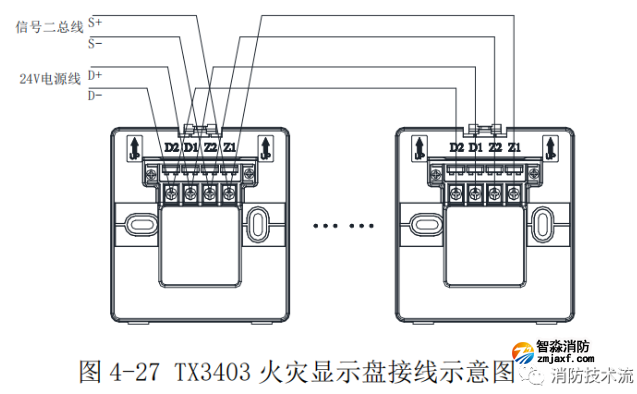

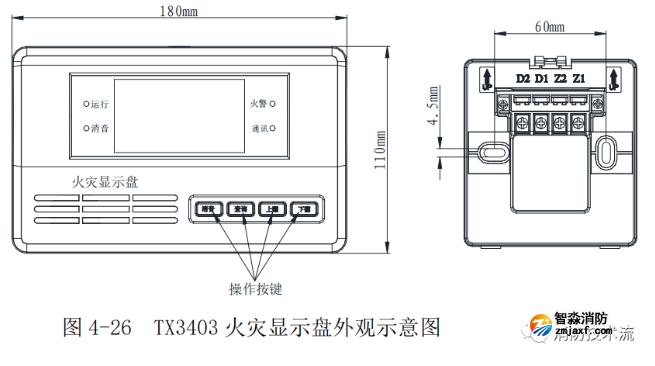

十六、泰和安TX3403 型火灾显示盘
总线(BUS) 采用≥1.0mm²阻燃线材，建议选用 NH-RVS-2×1.5mm²阻燃线；电源线采用 BV-2×1.5 mm2线；穿金属管（线槽）或阻燃 PVC 管敷设。
