一、结构特征与工作原理

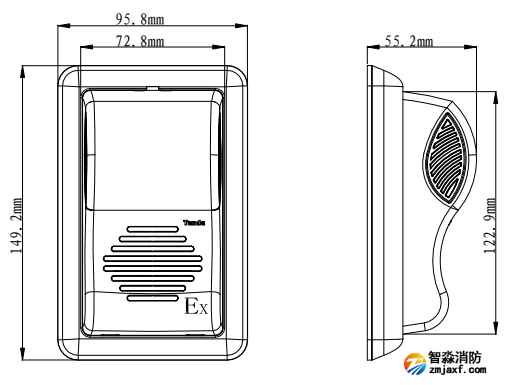

1、声光警报器外形示意图如图11-24所示(尺寸单位mm)。

2、工作原理

声光警报器在安全栅箱输出7V低电压时不工作，当安全栅箱输出电压达到24V时，声光警报器开始工作，内置单片机电路控制灯周期性闪烁，同时控制蜂鸣器由小变大开始发出火警声音，***终达到稳定；

二、安装与布线

警告：安装设备之前，请切断回路的电源并确认底壳已安装牢靠。

1、安装前应首先检查外壳是否完好无损，标识是否齐全。

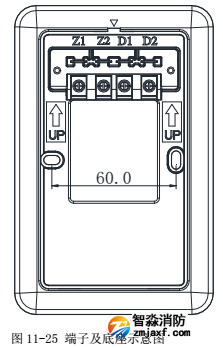

2、声光警报器端子示意图如图11-25所示，声光警报器安装示意图如图11-26所示。接线说明如下：

D1，D2：电源输入线（无极性）。

Z1，Z2：不用。

泰和安TX6302防爆型火灾声光警报器底座端子图

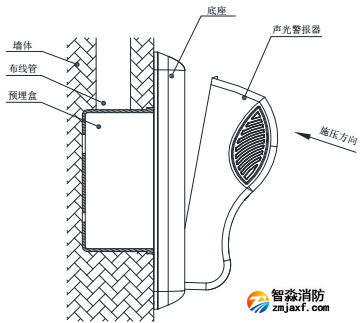

泰和安TX6302防爆型火灾声光警报器安装图

3、布线要求：

安全栅至本安型声光警报器间的电缆应选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.2mH。为避免接线混乱，应采用不同颜色的线进行区别；接线与声光警报器底座端子连接处应做密封处理（无裸露铜线）。

本安线缆长度计算方法详见本说明书中“JTYB-GF-TX6102点型光电感烟火灾探测器”的布线要求。

4、接线说明：

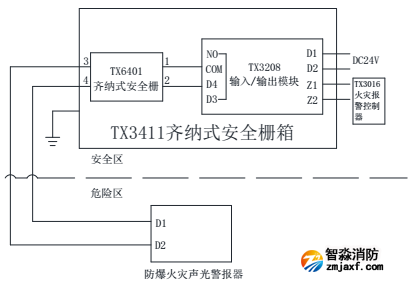

接线方式如图11-27所示。

泰和安TX6302防爆型火灾声光警报器接线图

注：每个TX6411齐纳式安全栅箱***多可配接1只TX6302火灾声光警报器

三、使用与操作

声光警报器与TX3411齐纳式安全栅箱里面的TX6400齐纳式安全栅3、4端子无极性二线制连接，TX3411齐纳式安全栅箱包含TX6401齐纳式安全栅和TX3208输入输出模块，TX3411齐纳式安全栅箱后面只接一个声光警报器。
