泰和安TR3105家用可燃气体探测器

TR3105家...

一、泰和安TR3105家用可燃气体探测器概述

　　泰和安JT-TR3105家用可燃气体探测器，能够连续监测室内燃气浓度，当检测到燃气泄漏浓度达到报警设定值时发出声光报警信号，同时可输出驱动信号控制连接的电磁阀切断气源，从而有效的预防燃气泄漏造成的恶性事故发生。

二、泰和安TR3105家用可燃气体探测器功能特点

　　◎二线制总线，无极性，无需单独供电；

　　◎采用高灵敏度，长寿命传感器；

　　◎具有电子编码功能；

　　◎具有有源脉冲输出，可直接关气体阀门；

　　◎采用吸顶安装方式，安装简单，使用方便。

三、泰和安TR3105家用可燃气体探测器技术参数

型号 TR3105

名称家用可燃气体探测器

品牌泰和安

总线协议 T3协议

工作电压 DC24V（15V～28V脉冲电压）

正常监视电流 ≤5mA

报警电流 ≤10mA

输出方式一组DC12V有源输出

每回路最大带载 32只

适用气体甲烷（CH4）

量程 0~20%LEL

报警设定值 10%LEL

传感器使用寿命 5年（典型值）

通电预热时间 10分钟

编码方式电子编码，地址范围1～200

线制总线采用二线连接，无极性

状态指示

预热状态：绿灯常亮

正常监视状态：绿灯周期闪亮

故障状态：传感器故障时黄灯常亮，蜂鸣器慢速间断鸣叫

传感器寿命到期：黄灯闪亮，蜂鸣器慢速间断鸣叫（需更换传感器）

火警状态：红灯闪亮，蜂鸣器快速间断鸣叫

历史记录

报警200条、报警恢复200条、传感器短断路故障100条、

传感器断短路故障恢复100条、掉电记录50条、上电记录50条、传感器失效记录1条

使用环境温度 -10℃～+55℃

相对湿度 ≤95%RH，不凝露

颜色米黄色

重量 134g

外形尺寸 φ100 mm×56mm（含底座）

执行标准 GB 15322.2-2019《可燃气体探测器第2部分：家用可燃气体探测器》

四、泰和安TR3105家用可燃气体探测器安装说明

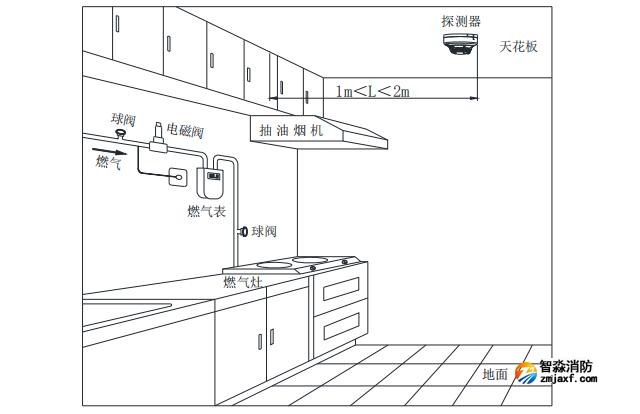

　　探测器应安装在被检测气体有可能出现或聚集的地方，可参照下图建议的位置，并根据实际使用情况安装和使用。

TR3105家用可燃气体探测器安装位置说明

　　预埋盒可采用86H50型标准预埋盒；安装时将气体探测器底部突起标记对应底座上突起标记顺时针旋转，即可将气体探测器安装在底座上，然后安装防脱螺丝。

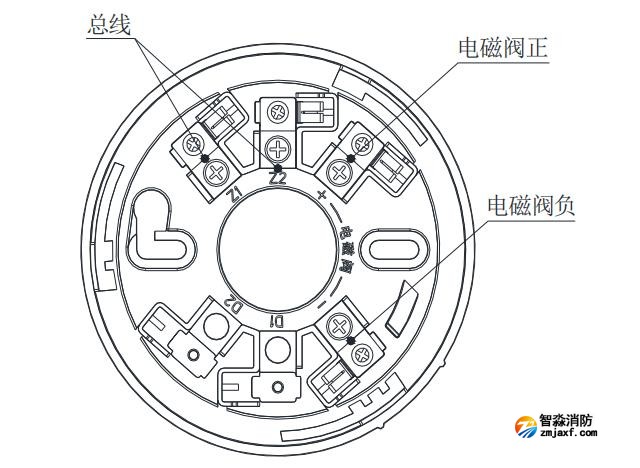

　　布线要求：总线(BUS)连接线采用RVS-2×1.5 mm2线；有源输出线输出线可选用RVS-2×1.0mm2线。

TR3105家用可燃气体探测器安装接线说明

五、泰和安TR3105家用可燃气体探测器使用和操作

1、预热、自检、消音：

　　探测器上电，自动预热10分钟。

　　探测器正常监控状态，短按“自检/消音”，红黄绿灯闪烁3次，蜂鸣器鸣叫三声。

　　探测器报警状态，短按“自检/消音”，停止声音报警，进入消音状态。

2、编码操作：

　　利用泰和安的手持编码器进行现场编码，首先将编码器的两个夹子分别与探测器的Z1,Z2端子相连，打开手持编码器开关，输入要写入的地址码（地址码范围必须是：1－200，同一回路的地址码唯一），按下“写”键，如果编码成功，在发送完地址码后，液晶屏上将会显示“写入成功”，如果编码失败，则在发送完地址码后，显示“写入失败”以提示编码失败。

3、常见维护：

　　报警后，当气体浓度低于报警浓度时，探测器需要通过控制器对其复位，电磁阀启动后需手动复位。

　　为确保探测器的长期可靠性及准确性，应定期校准报警性能，周期不宜超过一年；

　　进气口不可被灰尘、油污等粘附堵塞，应保证进气顺畅，以便传感器能及时检测到泄露的燃气；

　　勿使探测器长时间或经常接触高浓度气样，否则可能降低传感器灵敏度，缩短传感器寿命甚至直接损坏传感器。
