一、泰和安TX3152消火栓按钮概述

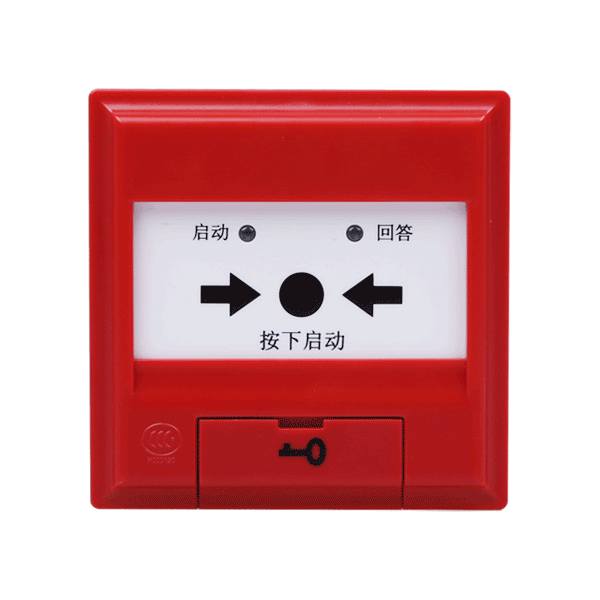

　　泰和安TX3152消火栓按钮，外观美观大方，安装接线方便牢靠。当启用消火栓按钮时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮。火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。

　　特别提醒：TX3150消火栓按钮现已停产，由TX3152替代，TX3150与 TX3152 仅型号命名有一个字母的差别！

二、泰和安TX3152消火栓按钮特点

　　●内置产品的ID码

　　●软硬件多级滤波，提高了消火栓的抗干扰能力,对电磁干扰有良好的抑制能力

　　●按片按下必须采用专用工具手动复位

　　●按下消火栓按片，可由消火栓提供独立输出触点，可直接控制其它外部设备

　　●地址码为电子编码，可现场改写

　　●PCB板全密封防护工艺

三、泰和安TX3152消火栓按钮技术参数

型号	TX3152
工作电压	总线15-28V脉冲电压
工作电流	总线静态电流：≤0.5mA 总线启动电流：≤2.0mA
输出容量	额定DC30V/100mA无源输出触点信号，接触电阻≤100mΩ
启动零件形式	可重复使用型2.5启动方式：人工按下按片
复位方式	用专用钥匙复位。产品启动后，打开消火栓按钮钥匙盖插入专用钥匙向右扭动90度，产品即可复位
状态指示	启动指示灯，红色，正常巡检时周期性闪亮，启动后常亮回答指示灯，绿色，正常情况下不亮，回答后常亮
线制	与控制器采用无极性二总线连接，若需实现直接起泵控制，需将消火栓按钮与泵控制箱采用二线连接
编码方式	电子编码
编码范围	1～242
使用环境	温度-10℃～55℃ 相对湿度≤95%RH，不凝露
壳体材料和颜色	ABS，红色
外壳防护等级	IP65
重量	约95g(含底座)
外形尺寸	90mm×90mm×33mm
安装孔距	60mm
执行标准	GB16806-2006

四、泰和安TX3152消火栓按钮结构特征和工作原理：

　　(1) 消火栓按钮的外形示意图如图：

TX3150结构特征和工作原理

　　(2)工作原理

　　本消火栓按钮采用按压启动方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成启动检测及与控制器通讯功能。按下消火栓按钮按片，启动消火栓按钮，消火栓按钮提供独立输出触点，启动消防水泵，火灾报警控制器在确认了消防水泵已启动运行后，点亮消火栓按钮的绿色回答指示灯。

五、泰和安TX3152消火栓按钮安装与布线

　　警告：安装TX3152消火栓按纽之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。
(1)安装方法：

安装与布线

　　(2) 接线方法如图：

安装与布线

　　Z1、Z2：与报警控制器信号总线连接，无极性。

　　NO、COM：额定DC30V/100mA无源输出端子，当消火栓按下时，输出触点闭合信号，可直接控制外部设备。

　　(3)布线要求:总线(BUS)采用RVS-2×1.0mm²或1.5mm²线；触点线采用RVS-2×1.0mm²或1.5mm²线。穿金属管（线槽）或阻燃PVC管敷设。
