青鸟消防火灾报警控制器组网介绍

 1  控制器对等组网

1.1 功能特点

　　控制器之间不分主从，任一台控制器所带设备报警，则其它控制器均同时报警。

　　任一台控制器均可操作其它的控制器。

　　系统最大网络节点99台控制器。

　　控制器之间通过CAN总线实现组网，组网线为两线制，有极性，采用ZR-RVS-2×1.5mm2双绞线，菊花链方式相连。

　　最远通信距离1500m，增加CAN中继模块可延长通讯距离。

　　线路中尽量减少分支，如必须有分支需保证分支线路长度＜总线路长度的10%，否则影响通讯。

 2  控制器主从方式组网

2.1 功能特点

　　可根据需要将控制器设置为“多主”模式或“主从”模式，实现各自需要的功能。

　　主机可显示从机的火警地址汉字，也可控制从机的手、自动控制方式。

　　系统最大网络节点99台控制器。

　　控制器之间通过CAN总线实现组网，组网线为两线制，有极性，采用ZR-RVS-2×1.5mm2双绞线，菊花链方式相连。

　　最远通信距离1500m，增加CAN中继模块可延长通讯距离。

　　线路中尽量减少分支，如必须有分支需保证分支线路长度＜总线路长度的10%，否则影响通讯。

 3  控制器联网示意图

3.1 CAN总线联网

　　控制器之间通过CAN总线实现组网，组网线为两线制，有极性，采用ZR-RVS-2×1.5mm2双绞线，菊花链方式相连。

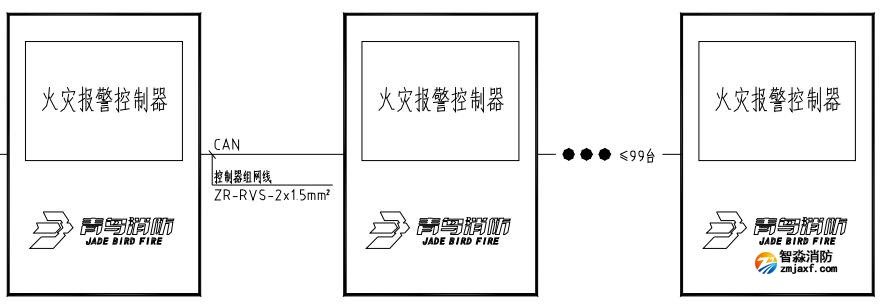

　　◇ 联网示意图：

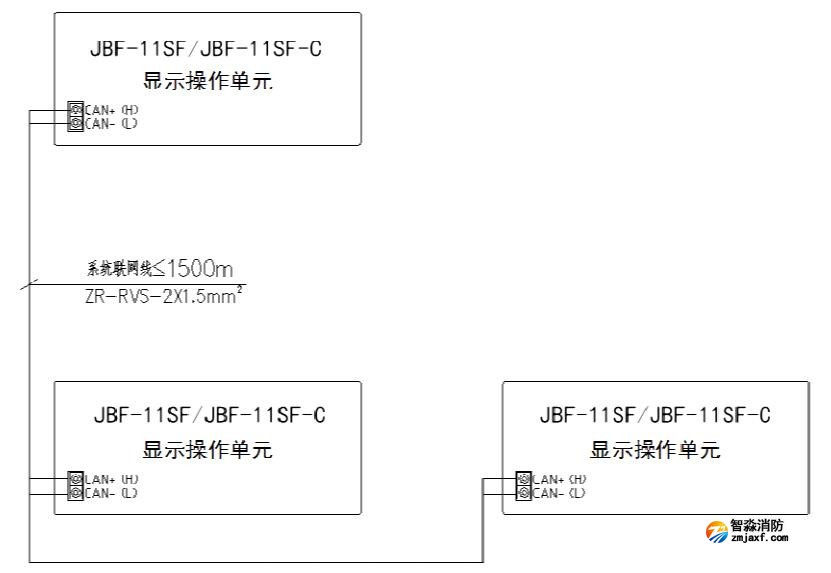

　　◇ 火灾报警控制器组网端子示意图：

　　说明：

　　CAN+、CAN-：联网通讯线端子，分别连接其它联网控制器的CAN+、CAN-端子，有极性。

3.2 光纤联网

　　光纤联网可以采用手拉手、星型、环网3种形式，光纤采用单模双纤。

　　需配接总线式CAN光纤转换器，具体参数详见第九章。

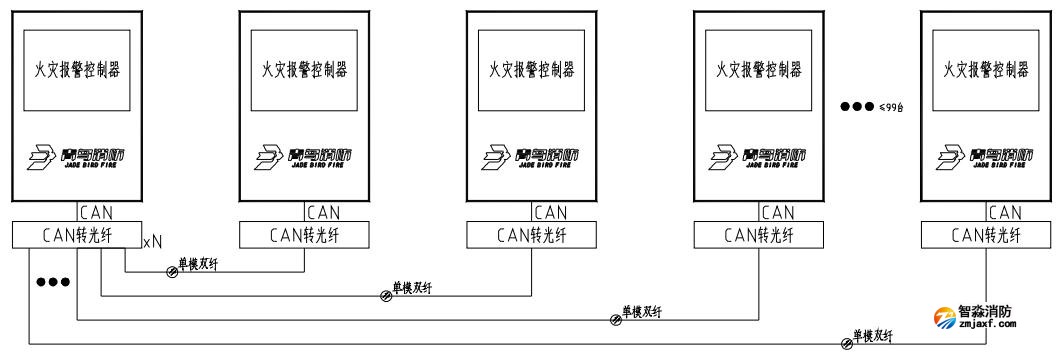

　　下图示意联网形式为光纤星型网络。

　　◇ 联网示意图：

3.3 以太网联网

　　以太网联网可以采用手拉手、星型、环网3种形式。

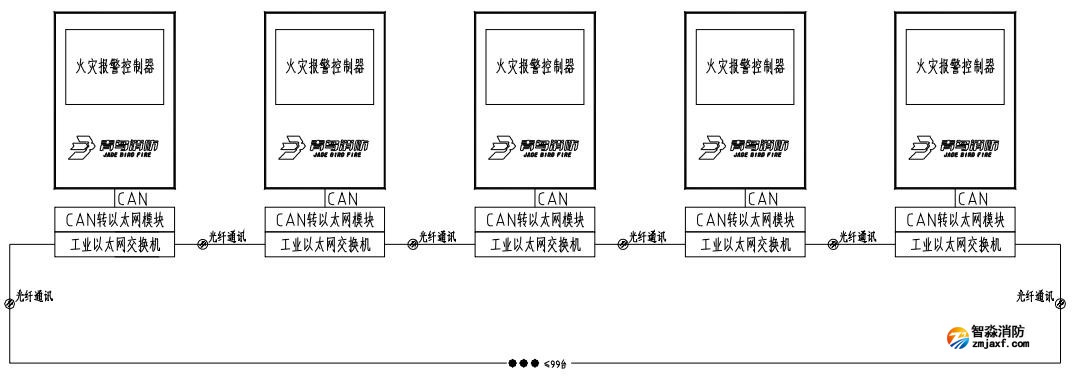

　　下图示意联网形式为以太网环形网络。

　　◇ 联网示意图：
