青鸟消防产品接线图重磅来袭!
本期为大家带来火灾自动报警系统中常规探测报警设备(火灾探测器+手动火灾报警按钮)的接线示意图。
火灾探测器

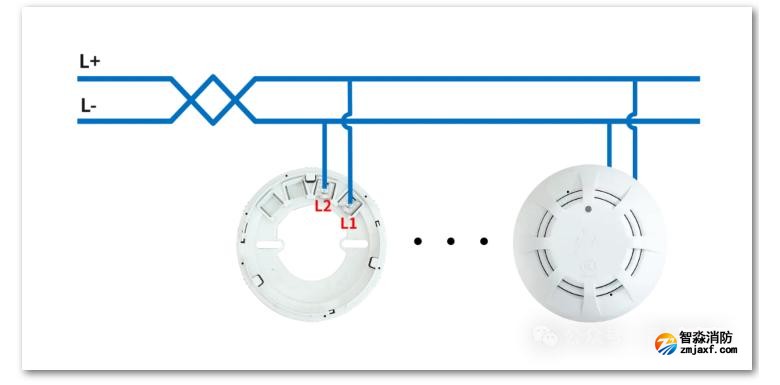

JTY-GD-JBF5100A、JTY-GD-JBF5100C
点型感温火灾探测器
JTW-ZD-JBF5110A、JTW-ZD-JBF5110C
点型复合式感烟感温火灾探测器

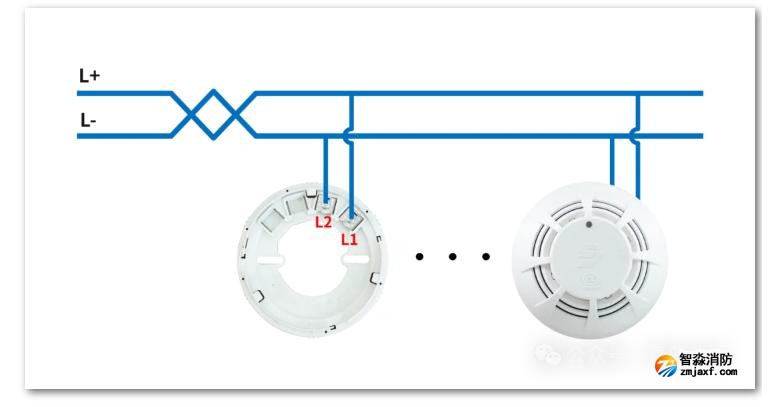

JTF-GOM-JBF5000C

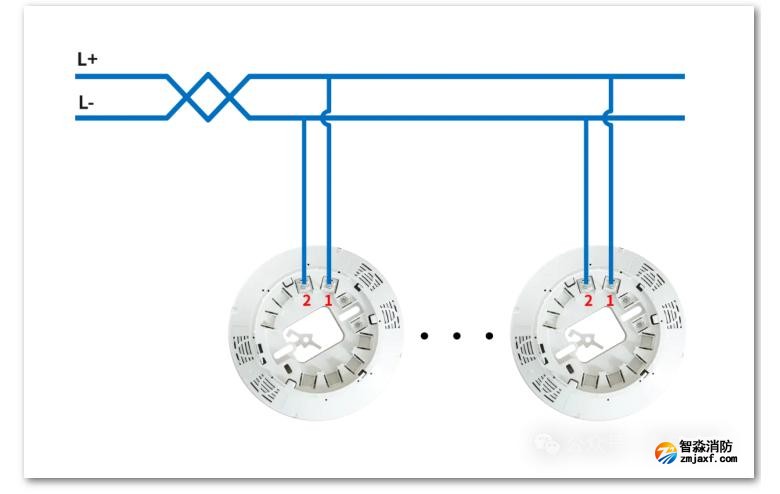

蜂鸣底座JBF-VB4302B

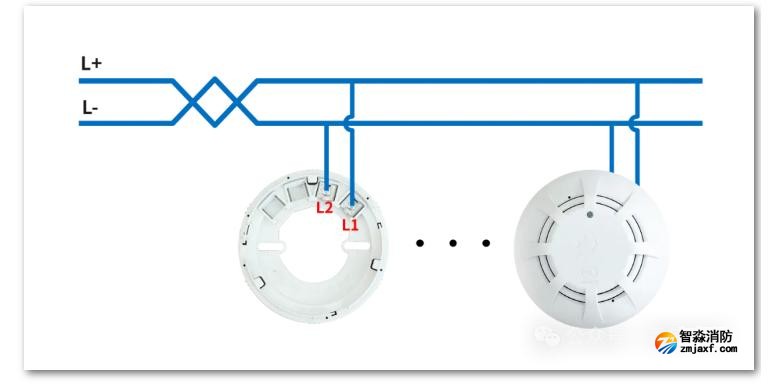

点型家用感烟火灾探测器JBF5102

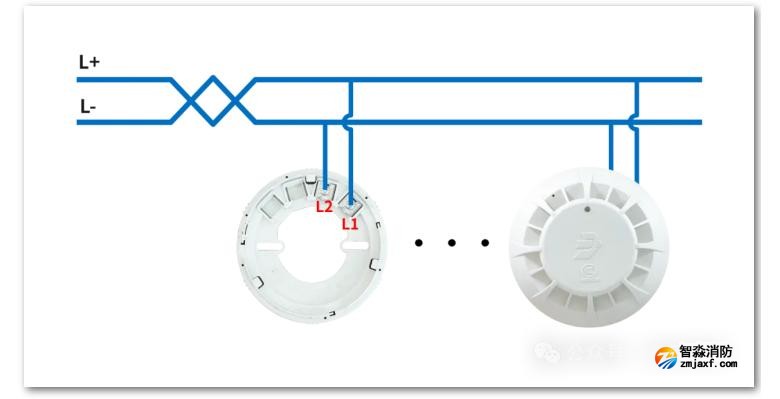

点型家用感温火灾探测器JBF5112
线型光束感烟火灾探测器JTY-H-JBF4382C

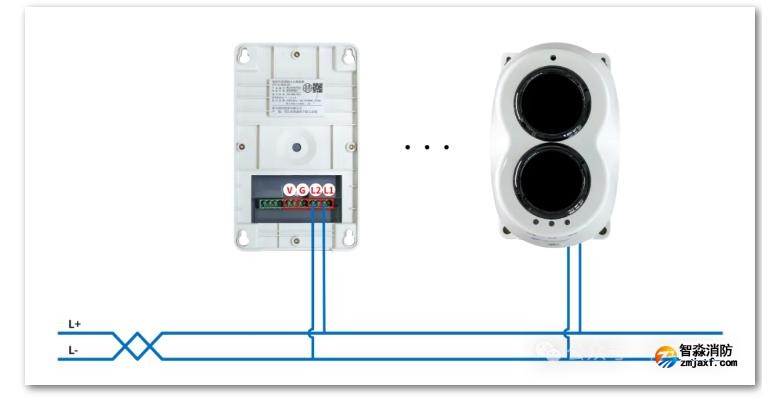

二线

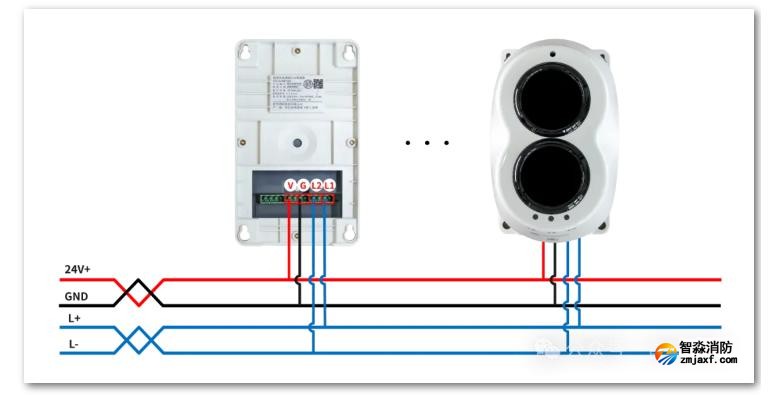

四线
手动火灾报警按钮
手动火灾报警按钮

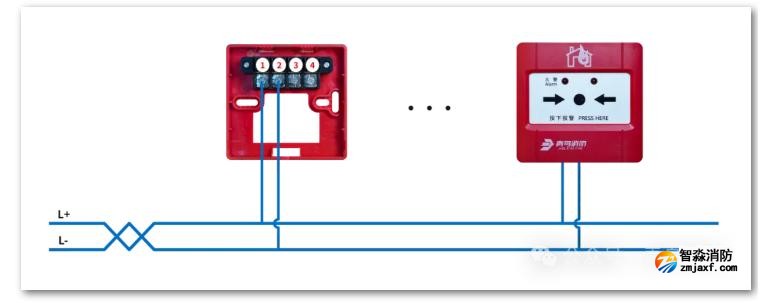

J-SAP-JBF5121、J-SAP-JBF5121C
手动火灾报警按钮

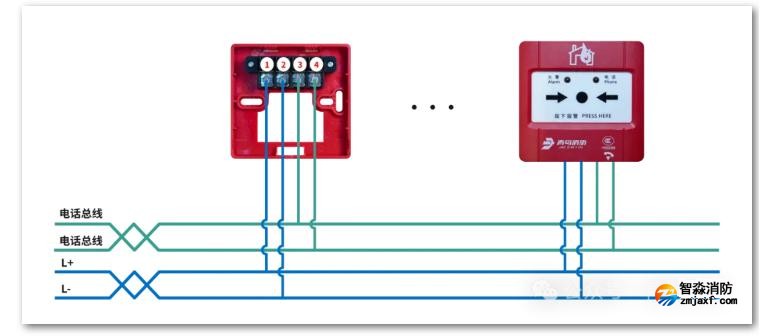

J-SAP-JBF5121-P、J-SAP-JBF5121C-P

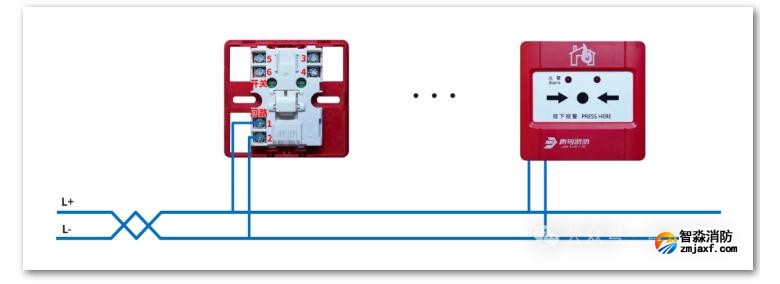

手动火灾报警按钮J-SAP-JBF4121B

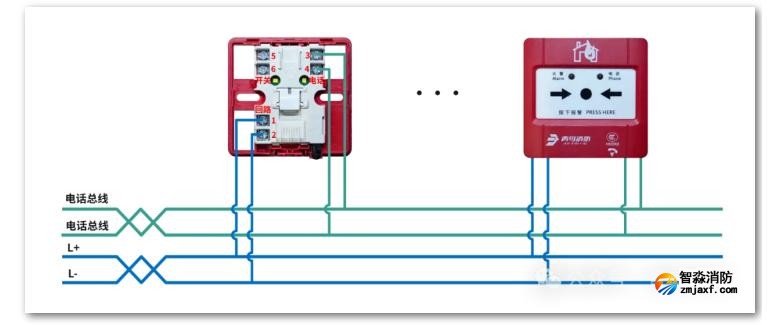

手动火灾报警按钮J-SAP-JBF4121B-P
