青鸟JBF5147C输入输出模块接线图

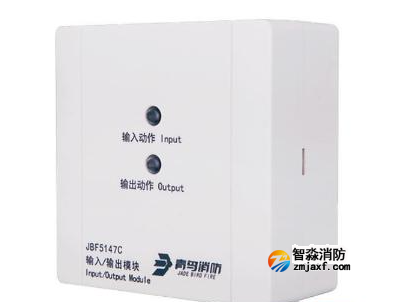

青鸟消防JBF5147C输入/输出模块可实现输入检测，多种方式输出的控制模块。该模块主要用于消防联动控制系统，同时可对被控设备与模块的输入端和输出端连接线路状态进行监测。

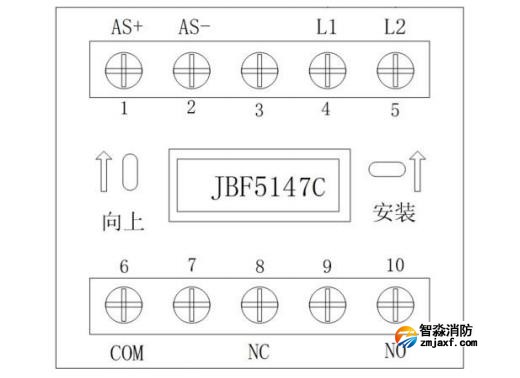

JBF5147C输入输出模块接线端子说明：

　　L1（端子4）、L2（端子5）：接回路总线，无极性。

　　AS+（端子1）、AS-（端子2）：接应答（无源触点），须并联10KΩ终端电阻。

　　NO(端子10)、COM（端子6）：接被控设备（无源触点）。

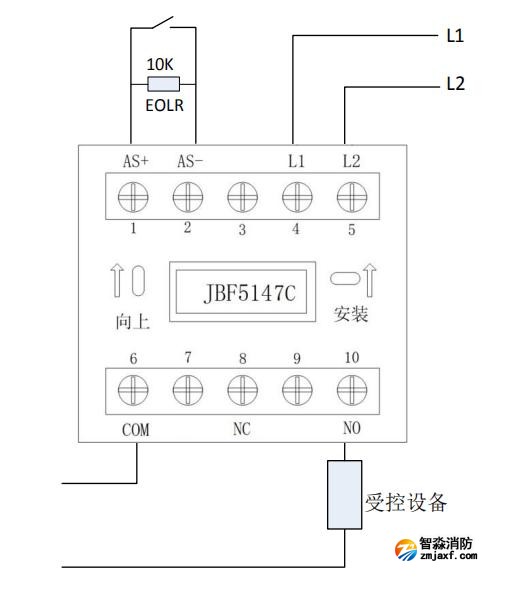

JBF5147C输入输出模块接线图：

　　NO(端子10)、COM（端子6）：接被控设备（无源触点）。模块启动后NO(端子10)和COM（端子6）切换为闭合状态。
