JBF5143A青鸟广播模块接线图

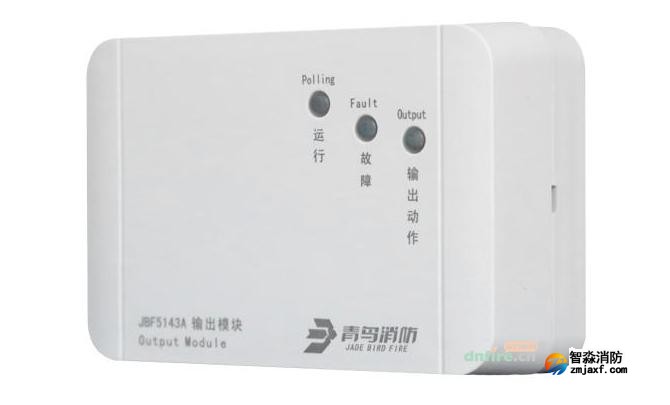

JBF5143A输出模块是青鸟消防开发的可配接广播系统的控制模块。

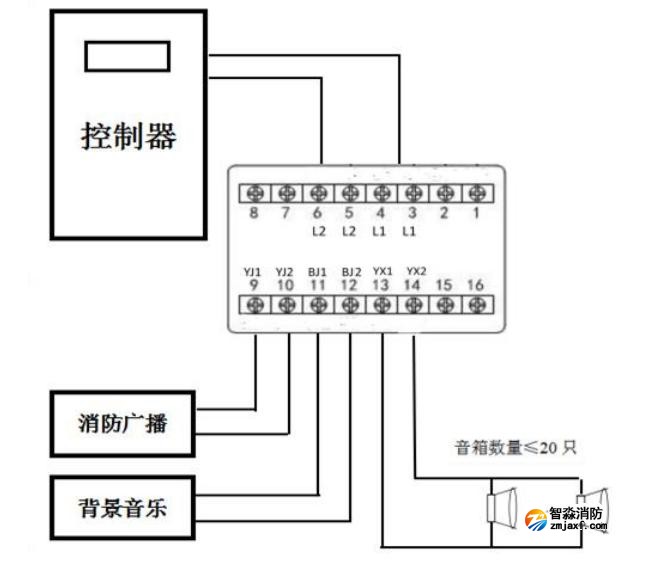

JBF5143A青鸟广播模块接线图：

JBF5143A接线备注说明：

　　回路总线接在L2（5、6）、L1（3、4）端子上，接线时无极性要求，无需电源线。

　　消防广播线分别接在端子9和端子10，背景音乐线分别接在端子11和端子12，扬声器分别接在端子13和端子14上，至少配接一个扬声器。

　　模块因有触点容量的限制以及扬声器接入数量检测功能，为保证各项功能正常运行，要求模块扬声器接入数量不能超过20只。
