青鸟消防设备电源监控系统常见故障及处理方法

1、误报错相故障问题

　　故障现象：JBF6187传感器某路报错相故障，目测接线正常，线序颜色正常，测量各火线对零线电压正常。

　　处理方法：分别倒换接入JBF6187传感器的3条火线直至故障恢复，原因为火线上口进线线序不对（实际线序与线色不符）倒换后正常。

2 、JBF-PWMS主机报出温感、开关等错误类型

　　故障现象：电源监控主机出现温感、开关等类型

　　处理方法：原因为线路接地或者线间微短路，建议排查线路问题，然后空载自动登记，在挂上外线自动登记即可。

3、现场6185-V6第6路供电中断，JBF-PWMS电源监控控制器报第3路供电中断故障

　　故障现象：现场6185-V6第6路供电中断，电源监控控制器报第3路供电中断故障

　　处理方法：现场主机版本过低引起的，将版本升至1.03可解决。

4、现场6187-A3供电中断，JBF-PWMS电源监控控制器报电压信号传感器供电中断故障。

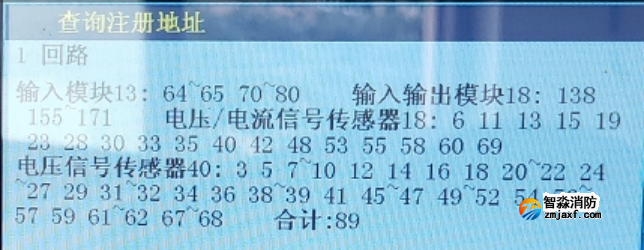

　　故障现象：现场6187-A3供电中断，JBF-PWMS电源监控控制器报电压信号传感器供电中断故障，查询注册地址是电压信号传感器，正常应该是电压电流信号传感器。

　　处理方法：现场主机版本过低引起的，将版本升至1.03可解决。

5、JBF-PWMS电源监控主机登记出“输入模块、输入输出模块”等类型

　　故障现象：JBF-PWMS电源监控主机登记出“输入模块、输入输出模块”等类型。

　　处理方法：JBF-PWMS电源监控的回路线与或火灾报警系统的回路线混接，线路问题解决后登记正常。

6、62系列控制器报出“配置信息故障”

　　故障现象：62系列控制器报出“配置信息故障”，查询系统配置正确。

　　处理方法：空载自动登记即可解决。

7、62系列控制器中文注释显示不正确

　　故障现象：62系列控制器汉字注释显示乱码，经查传入的中文为多个主机的汇总中文，各主机用机器号进行区分。传入正常，查询汉字显示错误。

　　处理方法：将非本机的中文在文件中删除，只对本机传入本机中文，查询显示正常。由于62系列小壁挂机程序中不具备机器号筛选机制，导致传入的多机器号中文前后覆盖。

8、主机报供电中断故障

　　故障现象：主机报供电中断故障

　　处理方法：检查被监测电源电压值是否为0V或是与传感器间的连线断开。如果电压值测量为0V，恢复电源供电后故障即可恢复。如发现连接线断开，恢复线路与互感器的连接即可。

9、主机报过压故障

　　故障现象：主机报过压故障

　　处理方法：被监测电源电压值是否大于额定电压的110%，如供电线路电压确实偏高，可适当调整探测器报警阈值。（出厂默认+10%，调整范围0~20%）

10、主机报欠压故障

　　故障现象：主机报欠压故障

　　处理方法：被监测电源电压值是否小于额定电压的85%，如供电线路电压确实偏低，可适当调整探测器报警阈值。（出厂默认-15%，调整范围0~-20%）

11、主机报错相故障

　　故障现象：主机报错相故障

　　处理方法：接入传感器的A、B、C三相的顺序是否与被监测线路的A、B、C三相顺序不一致，调整线序，故障恢复。

12、主机报缺相故障

　　故障现象：主机报缺相故障

　　处理方法：三相三线或是三相四线传感器少接入（或断开）一路（A、B、C）相线或零线（N），需按照正确线序接入传感器，故障即可恢复。

　　注意：由于消防电源监控系统检测对象大部分为强电设备，请在接线或调整线路时，必须断电操作，一定要注意人身安全！！！

13、JBF6187模块两路故障不能按照优先级上传

　　故障现象：JBF6187模块两路电压均正常连接时，当两路均出现故障后，模块只会显示第一路电压的故障信息，第二路电压的故障信息无论优先级是否高于第一路故障都不会显示。

　　处理方法：该问题为模块软件原因导致，升级JBF6187模块软件可恢复

14、62协议电源监控设备编不上地址

　　故障现象：62S60电源监控设备编不上地址，已排除是编码器问题。

　　处理方法：可拆开模块检查电路板R6,R7的电阻，正常阻值为10欧姆。如果无穷大，说明已经烧坏，需要维修更换。更换之前一定要检查线路没有接地、串电等情况！
