JBF-11SF系列青鸟消防主机回路板故障相关问题处理

1、控制器报“故障”

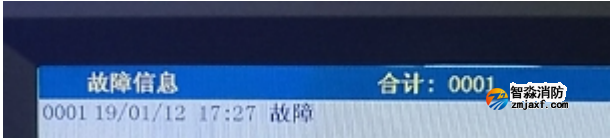

　　故障现象：报警主机上显示“故障”，不能消除

　　处理方法：按照实际板卡数量进行系统配置可恢复。

2、控制器报“回路板输入输出模块延时启动中”

　　故障现象：11SF高配主机测试联动时报出某回路板输入输出模块延时启动中

　　处理方法：更换回路板。

3、控制器报单个或多个回路故障

　　故障现象：一个回路板上某一个回路或多个回路报故障

　　处理方法：

　　1.判断外线短路干扰，将报回路故障的回路外线摘除，空载运行看是否还报故障。

　　2.判断回路子卡是否损坏，报故障的回路子卡与正常运行的子卡相互调换，查看报故障回路是否消除，消除判断子卡损坏，未消除判断回路板损坏。

　　3.判断回路板是否未配置，将拨码开关最后位拨上，进行断电复位，重新进行回路识别，查看故障是否消除。

4、四回路板报5、6、7、8回路故障

　　故障现象：四回路板报5、6、7、8回路故障

　　处理方法：

　　1.将回路板拨码开关最后一位拨至ON，开关机重新识别板卡，故障恢复后再将其拨回OFF。（若只有此一块回路板，最后一位拨码开关可一直在ON）

　　2.如果是2回路板报3、4回路故障时多为回路识别错误导致，可以将第8位拨码开关拨上来后，掉电复位，重新进行回路识别。

　　3.检查回路子卡是否损坏。

　　4.检查回路外线是否接地、短路，将外线拆除后观察是否还报回路故障。（注：在现场主要是查看空载有没有输出电压、调换子卡、升级回路板程序、重新拨码重启机器）。

5、主机报出17回路火警信息

　　故障现象：11SF标配主机出现17回路火警信息

　　处理方法：检查回路配置和回路模板拨码开关，断电重新拨码进行上电识别即可。

6、回路板不能登记地址

　　故障现象：回路板不能登记地址

　　处理方法：

　　1.如回路浏览中能够看到设备浏览值，但不能登记上线。检查主机“查询登记地址→按回路板查询”菜单中回路登记标志位是否有效（1代表有效、0代表无效）。如回路登记位无效，需在开机状态下将回路板第6位拨码（其余位不动）置于ON→关机→开机→第6位拨码开关置于OFF，以上操作后再查询该回路板子卡登记位状态。

　　2.可采用1只正常的探测器在主机端对回路板进行测试，如回路板登记位正常但仍不能登记上线，则有可能因回路母板损坏导致，建议对换回路板测试，返修更换了回路子卡后仍不能登记的回路母板。

7、回路板端子对地短路

　　故障现象：回路板端子对地短路

　　处理方法：常见因外线对地短路造成回路板保护TVS二极管击穿烧毁，表现为回路板所有外线均空载，测量回路端子对衬板直接短路，建议直接返修。（此问题只出现在旧版硬件回路板，新版硬件回路板已修改器件，不会再出现类似情况）。

8、回路子卡取消后仍报回路故障

　　故障现象：取消子卡后仍报回路故障

　　处理方法：因项目需要取消某子卡，主机持续报出该子卡故障。可按如下步骤操作：开机状态下将回路板第6位拨码（其余位不动）置于ON→关机→开机→第6位拨码开关置于OFF，即可恢复正常。同时在主机“查询登记地址→按回路板查询”菜单中可查询到该子卡是否已被系统注册或注销。

9、回路中某个/些部件报故障

　　故障现象：回路中某个/些部件报故障

　　处理方法：

　　1.检查线路的问题，是否有接地。

　　2.检查是否有进水（损坏）的部件。

　　3.检查是否有部分回路线跟强电串同一管走线。

10、高配回路板始终报层显1-205故障

　　故障现象：高配回路板始终显示1-205层显故障，但实际并无此设备。

　　处理方法：空载登记后仍不能解决，更换存储芯片后解决。

　　（判断因存储芯片某扇区不能清除信息导致）

11、控制器报某回路开关火警

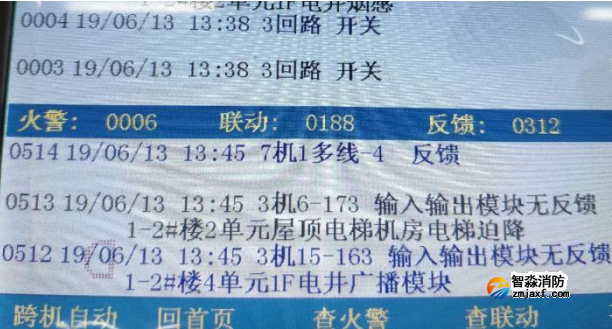

　　故障现象：现场控制器报3回路开关火警

　　处理方法：现场控制器反馈312个，联动报出来188个，后报出3回路开关火警，复位后3回路开关火警消失，经检查是由于现场联动过多导致显示盘紊乱所致。

12、板卡之间延长内CAN通讯线路，无法通讯

　　故障现象：板卡之间延长内CAN通讯线路，无法通讯

　　处理方法：查看板卡间的内CAN电源是否为同一组24V线路，如不是同一组，将两处的24V线使用同一组24V输出，或将两次电源的24V负极连通。

13、回路板手动解除部件，复位后手动清除的部件还会报出火警

　　故障现象：JBF-11SF-H LA4回路板现场设备自动登记后手动解除，查询注册登记地址中已无该设备，复位后被手动清除的地址还会再报出火警

　　处理方法：经查该现象与回路板硬件无关，LA4高配V8.18回路板版本有此问题，将回路板程序改为V8.10后测试，该现象消除，其他功能均正常。

14、11SF高配主机报回路屏蔽故障

　　故障现象：11SF高配控制器报回路屏蔽故障

　　处理方法：对控制器进行回路自动登记操作即可解决。

15、11SF控制器不存在的回路有信号值

　　故障现象：11SF控制器不存在的回路，查询回路信号浏览发现有信号值

　　处理方法：将回路板拨码开关最后一位拨上去即可恢复

16、回路子卡指示灯不亮，且更换子卡无法解决

　　故障现象：项目11SF标配控制器第二快回路板13回路子卡指示灯不亮，更换子卡后未能解决。且控制器没有任何故障信息。通过经验判断，该现象应为控制器操作13回路按回路屏蔽后又进行了自动登记。此时回路屏蔽信息被清除，屏蔽指示灯熄灭。现场技术人员忘记将回路屏蔽解除导致。由于该情况控制器无任何提示信息，存在一定的风险。已向研发部反馈操作控制器自动登记时同样能够将按回路的屏蔽解除掉。功能已经开发完成，测试可行。

　　处理方法：将子卡指示灯不亮的回路，操作控制器按回路进行屏蔽解除。
