北大青鸟消防JBF-155F模块接线

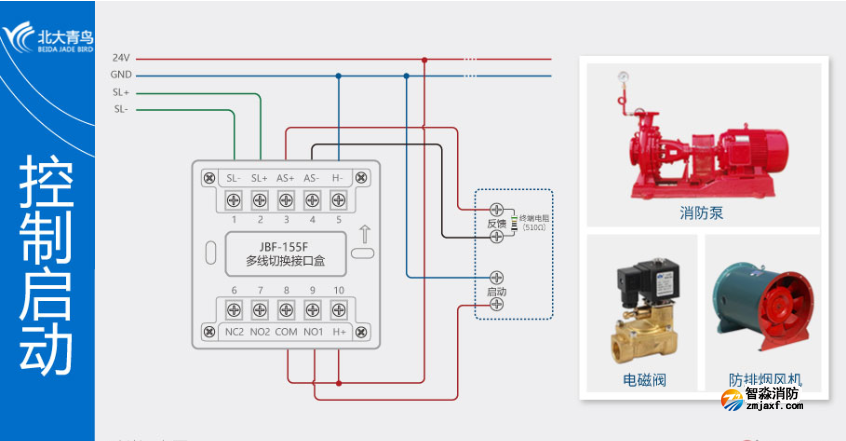

1、JBF-155F双切换接口盒持续输出，启动时端子（9）持续输出DC24V，停止状态下DC24V撤销。

2、适用于自身不完成启动自保持的设备控制箱，只需具备一组中间继电器。

3、模块终端监视电阻阻值为510Ω。

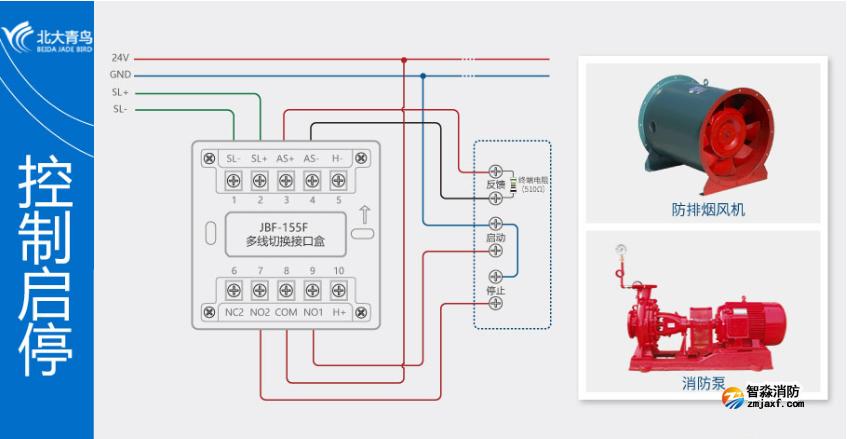

　1、JBF-155F双切换接口盒点动输出，启动、停止时分别输出两组DC24V脉冲信号。

　2、适用于自身完成启动自保持的设备控制箱，需具备启动、停止两组中间继电器。

　3、JBF-155F配接JBF-11SF-H系列火灾报警控制器多线控制盘，可输出无源、有源信号，具备持续或点动脉冲输出。

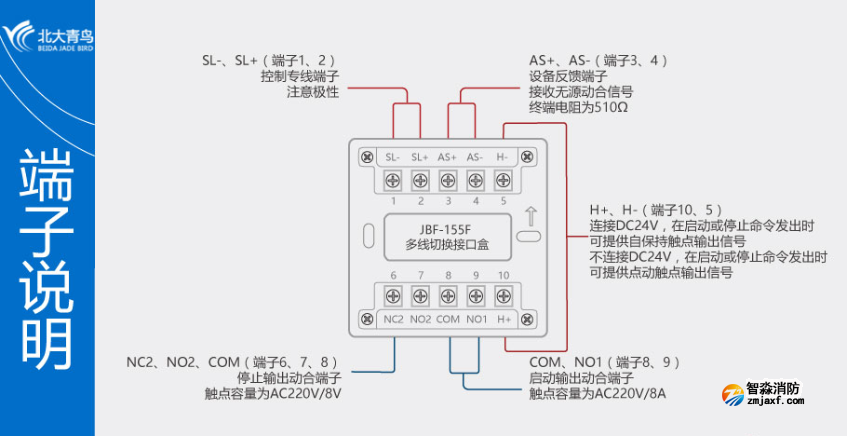

JBF-155F模块使用4条线，2条24V电源线，2条专线控制线与主机手动控制盘连接。
