北大青鸟JBF-3141编码型输入/输出模块安装与接线

　　北大青鸟JBF-3141输入/输出模块为编址型输出模块安装于现场，JBF-3141消防模块采用明装方式，步骤如下：

　　●在安装位置将模块盒固定（使用M4螺钉），安装孔距为65mm；

　　●探测总线采用ZR-RVS-2×1.0-1.5mm²双绞线；

　　●将总线L1、L2端接在端子上，接线无极性；

　　●可输出一组常开触点或常闭触点；

　　●使用专用的编码写入器来设定地址码（1-200）；

　　●输出模块具有信号应答输入端，当被控设备动作后被控设备上的常开触点（无源）闭合，由输出模块通过两总线将动作应答信号传送回控制器；

　　●L1（端子2、3）、L2（端子4、5）：接两总线，无极性；

　　●AS-（端子10）、AS+（端子9）：接回答（无源触点），连接在AS-和AS+上的被控设备的应答端必须并联10kΩ终端电阻；

　　●端子6与端子8组成常开点，端子6与端子7组成常闭点。

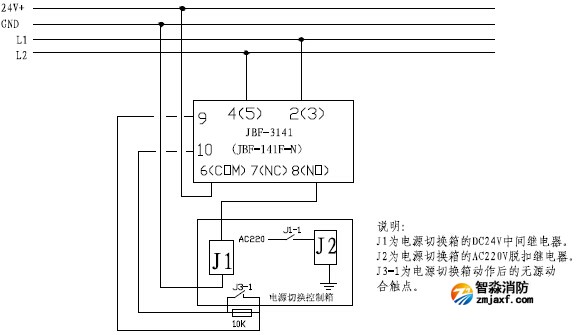

　　●接线图例：JBF-141F-N输入输出模块控制强切（分励脱扣器）类设备接线

　　注意事项：

　　JBF-3141输入/输出控制模块触点不能直接切换强电信号，如果需要切换强电，应通过增加DC24V中间继电器实现；

　　使用中无论是否需要设备应答，都应在信号回答端（AS+、AS–）并联10kΩ电阻，否则输出模块无法正常工作。
