青鸟消防气体灭火控制系统控制器分类

　　青鸟消防的气体灭火控制器可分为两大类，一类可带载报警回路，另一类不可带载报警回路。

　　◆青鸟JB-QB-JBF5014火灾报警控制器（联动型）气体灭火控制器：

　　控制器采用壁挂式安装方式，可带载2条报警回路，自带6路专线联动，能完成2个区的气体灭火联动控制；

　　◆青鸟JBF5015/5016气体灭火控制器：

　　控制器采用壁挂式安装方式，分别能完成4个区/2个区的气体灭火联动控制，不可带载报警回路。

青鸟消防气体灭火控制系统主要设备

　　点型光电感烟探测器、点型感温火灾探测器（A2R）、输入模块、输入/输出模块、火灾声光警报器、气体释放报警器、消防警铃、手自动转换盒、紧急启停按钮、气溶胶灭火装置控制盒等。

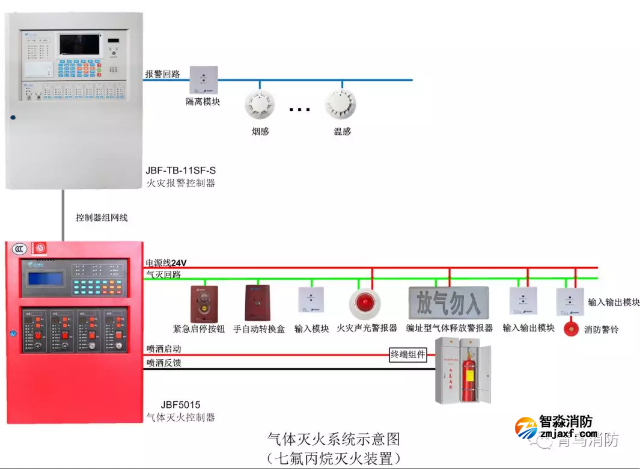

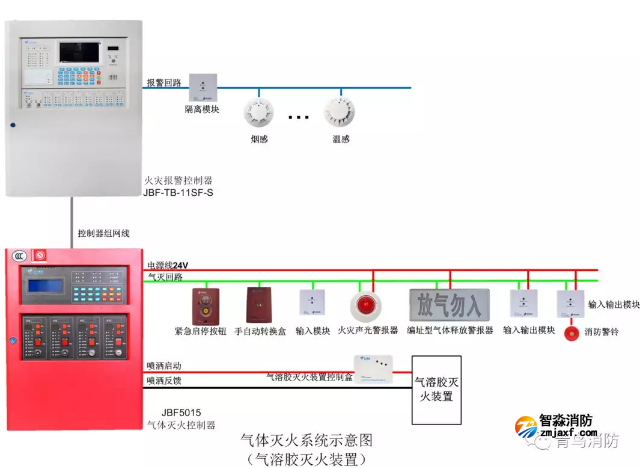

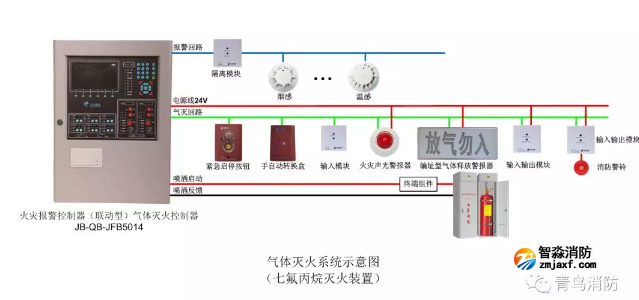

　　01青鸟气体灭火系统示意安装图

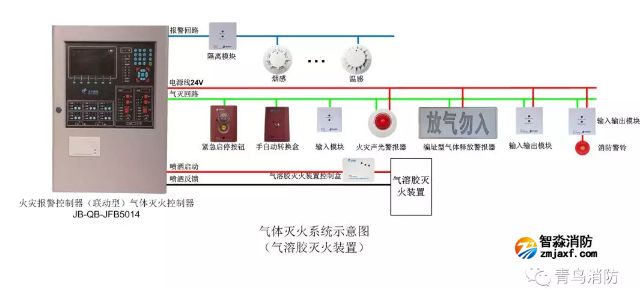

　　火灾报警控制器（联动型）气体灭火控制器

　　02青鸟气体灭火控制器

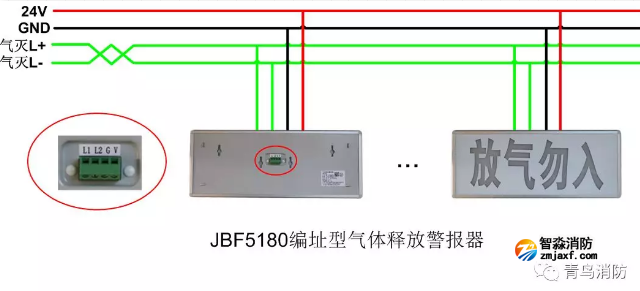

　　03青鸟气体释放警报器JBF5180

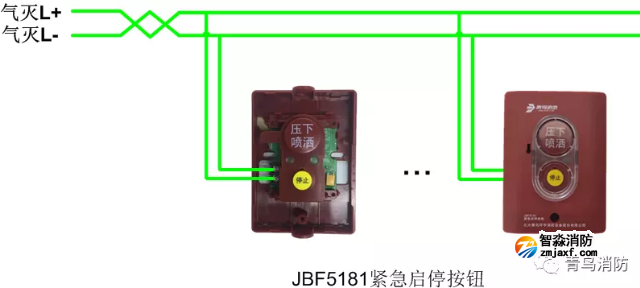

　　04青鸟紧急启停按钮JBF5181

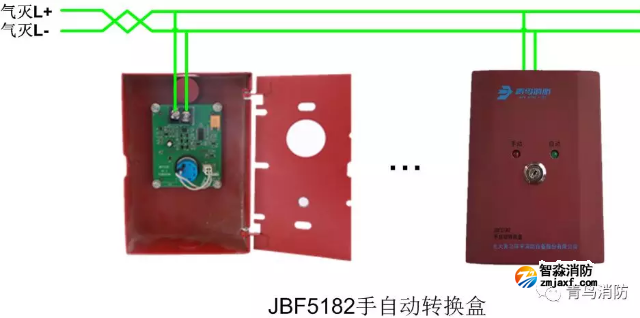

　　05青鸟手自动转换盒JBF5182

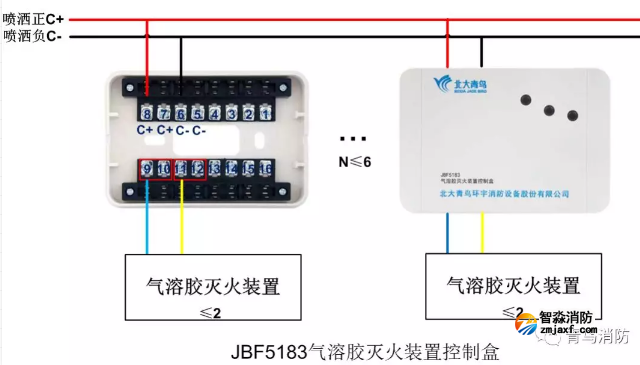

　　06青鸟气溶胶灭火装置控制盒JBF5183

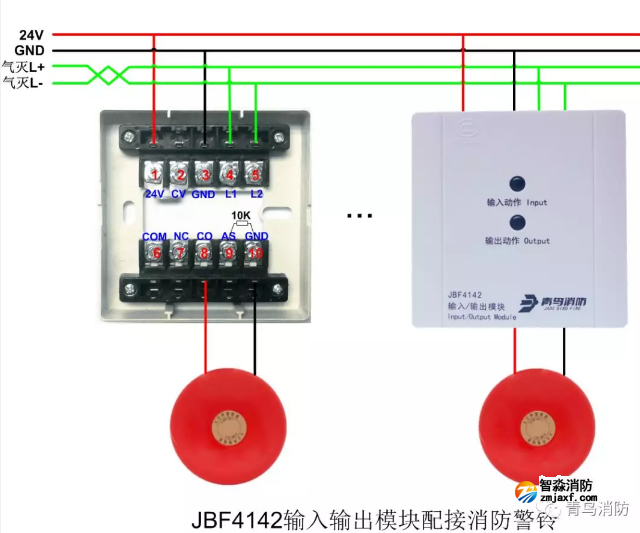

　　07青鸟消防警铃

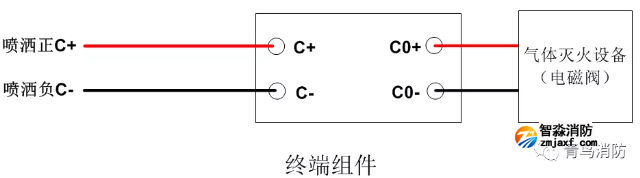

　　08青鸟消防气体灭火控制系统终端组件
