青鸟消防消防模块接线安装图大全

青鸟消防消防模块接线安装图大全

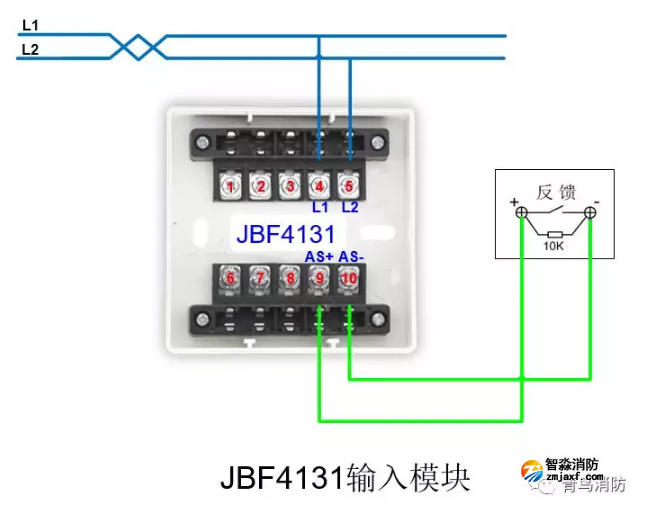

青鸟JBF4131输入模块

青鸟JBF4132输入模块

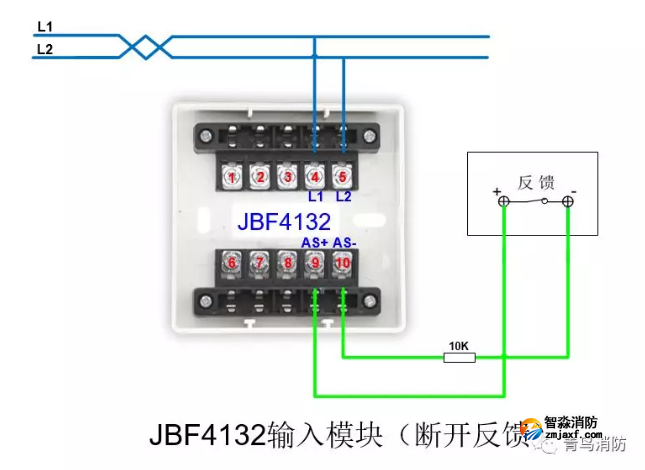

　　01断开反馈

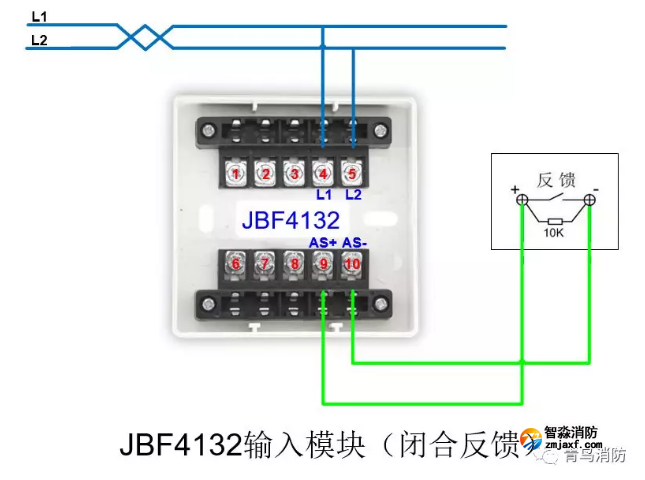

　　02闭合反馈

青鸟JBF4141输入/输出模块

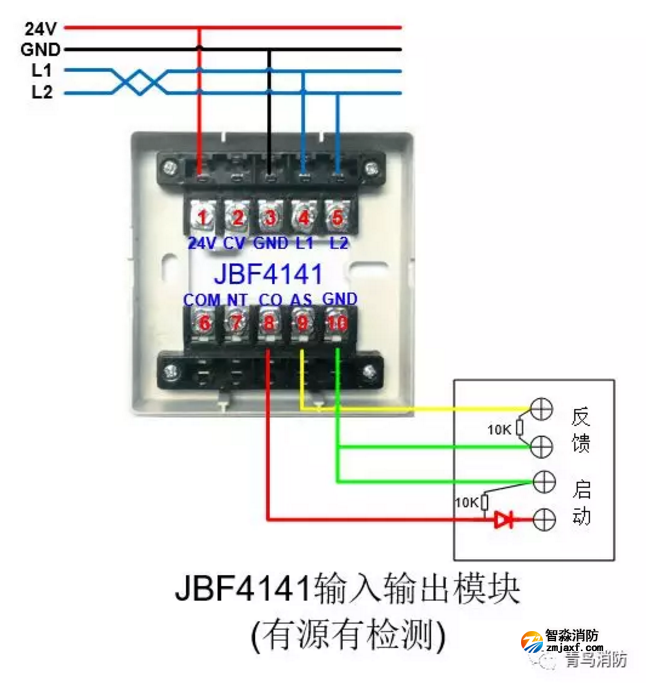

　　01有源有检测

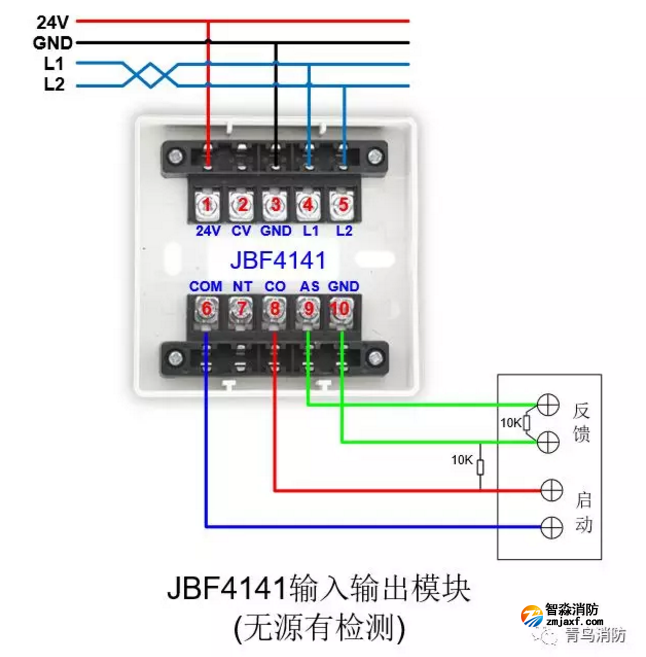

　　02无源有检测

青鸟JBF4142输入/输出模块

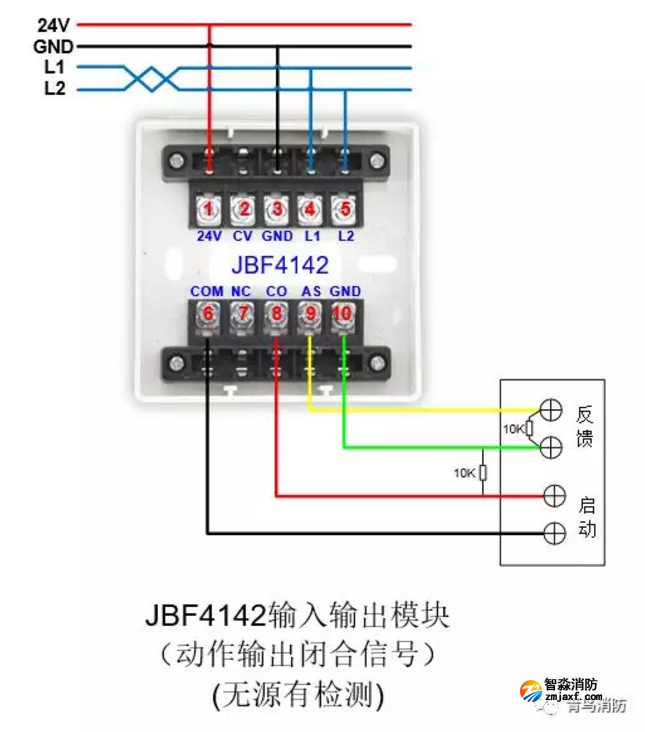

　　01动作输出闭合信号（无源有检测）

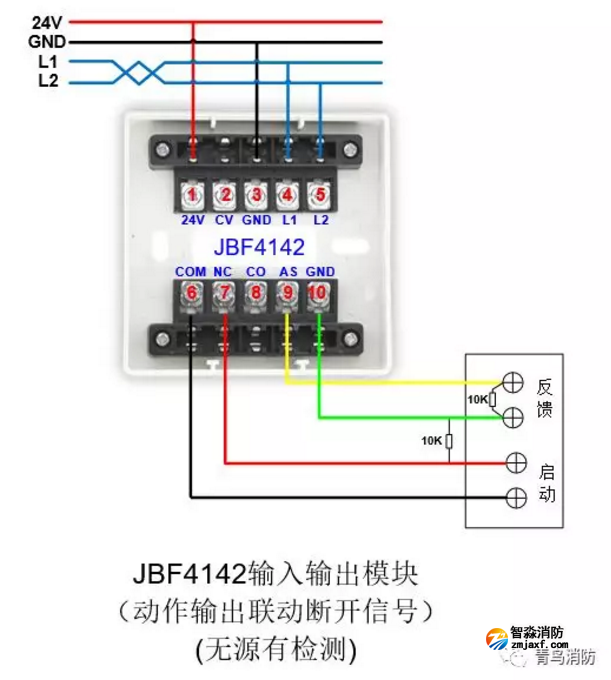

　　02动作输出联动断开信号（无源有检测）

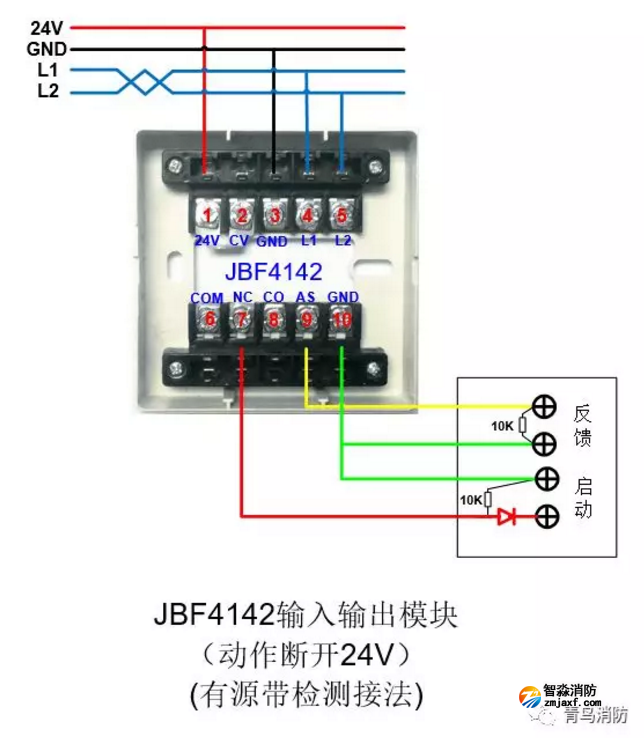

　　03动作断开24V（有源有检测）

　　04动作输出24V（有源有检测）

青鸟JBF-155F多线切换接口盒

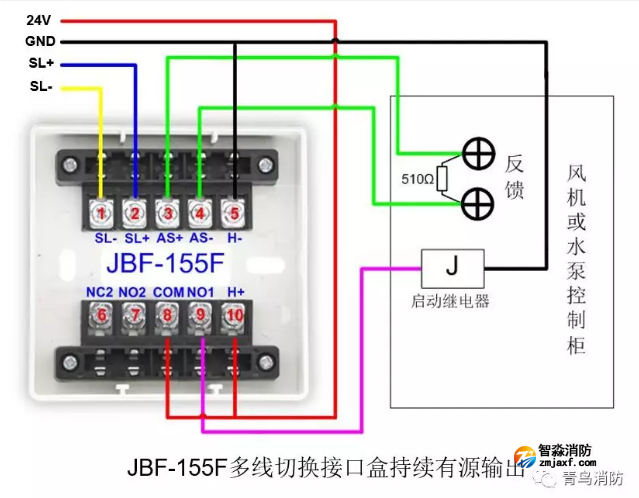

　　01持续有源输出

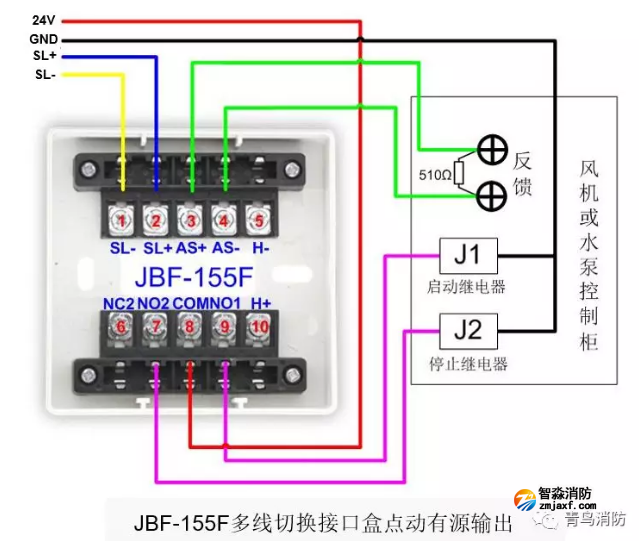

　　02点动有源输出

青鸟JBF5155输入/输出模块

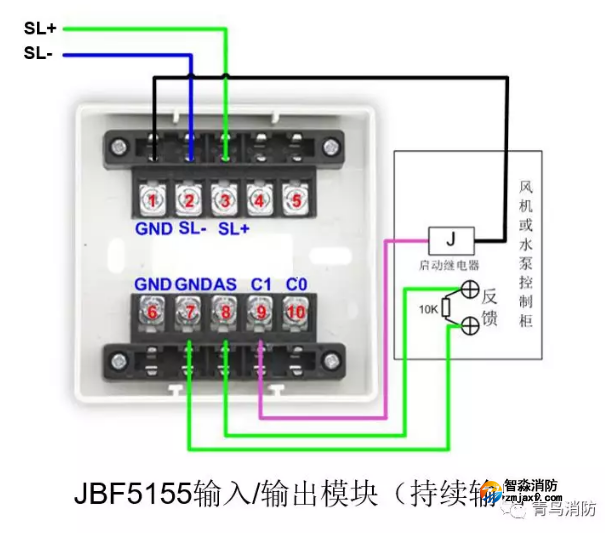

　　01持续输出

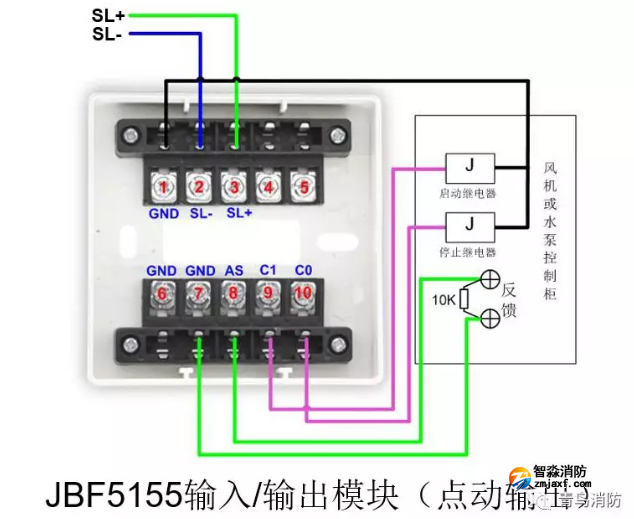

　　02点动输出

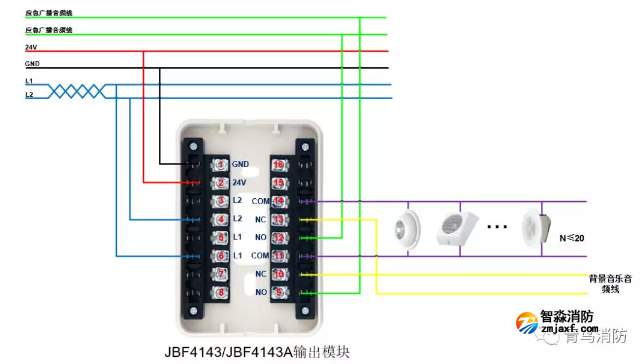

青鸟JBF4143/JBF4143A输出模块

青鸟JBF4137中继模块

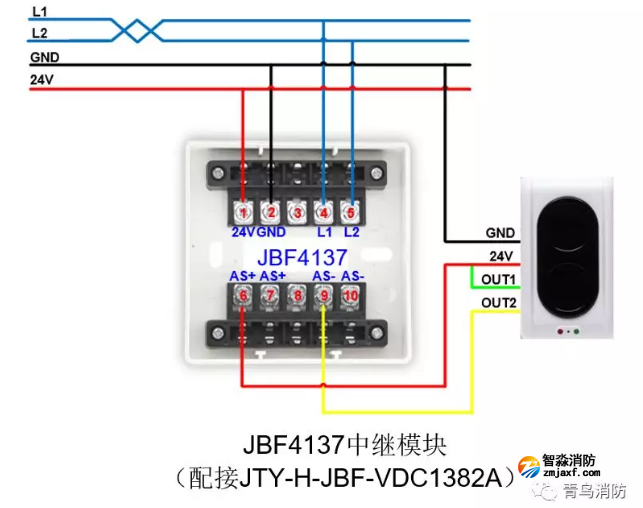

　　01配接JTY-H-JBF-VDC1382A

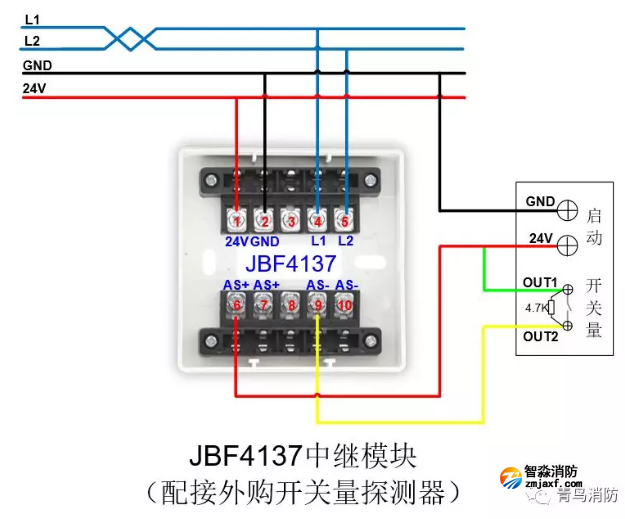

　　02配接外购开关量探测器

青鸟JBF4171隔离模块

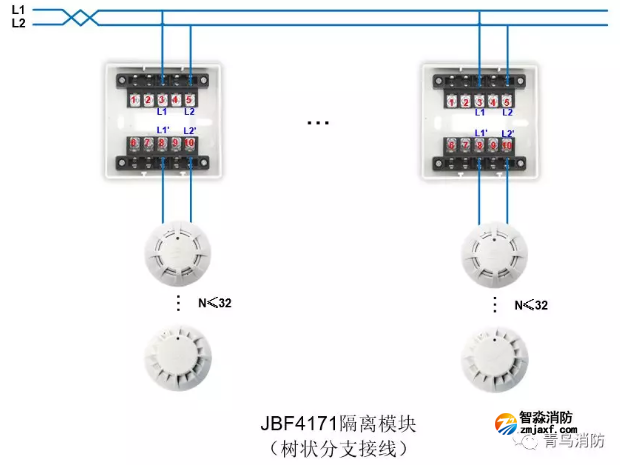

　　01树状分支接线

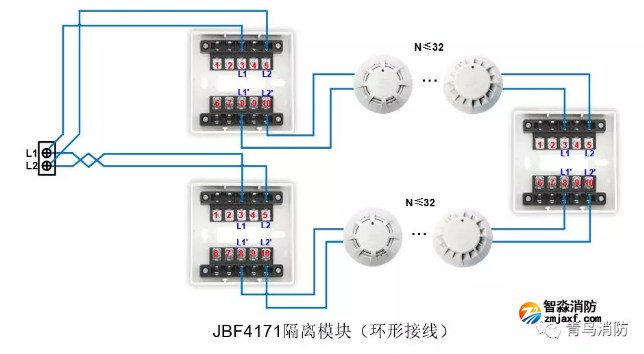

　　02环形接线
