利达消防应急疏散余压监控系统接线示意图

针对应急照明疏散防排烟系统地的特点，利达集团推出的消防应急疏散余压监控系统，这套系统能够配合并优化现有机械防排烟系统，是高层建筑中用于调节消防前室或楼梯间余压值的系统型监控装置。采用高灵敏度微压差信号传感器，24小时实时自动巡检，并采集监控区域余压值变化，对超标准余压发出报警信号并记录相关信息。

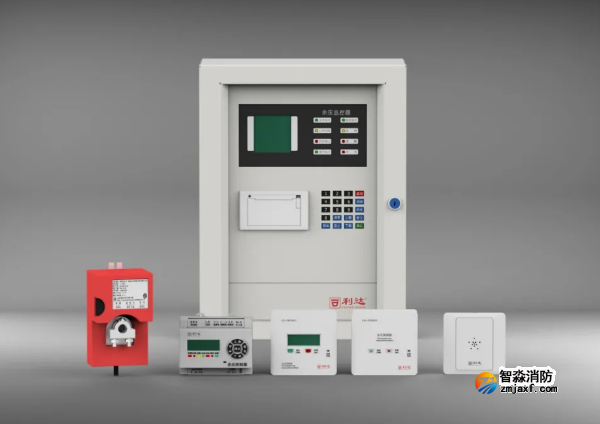

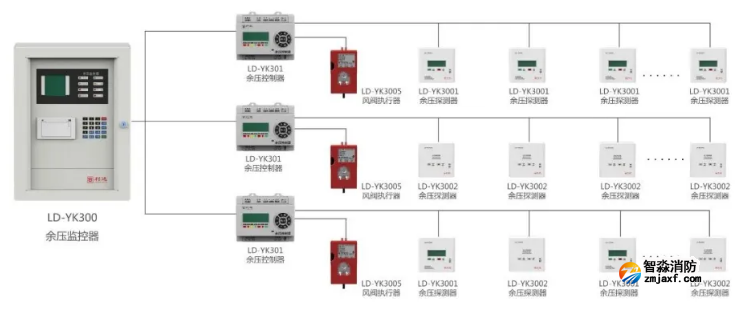

利达消防应急疏散余压监控系统由余压监控器、余压控制器、电动泄压风阀执行器、余压探测器、引压气管及系统监控专用软件等部分或全部设备组成。

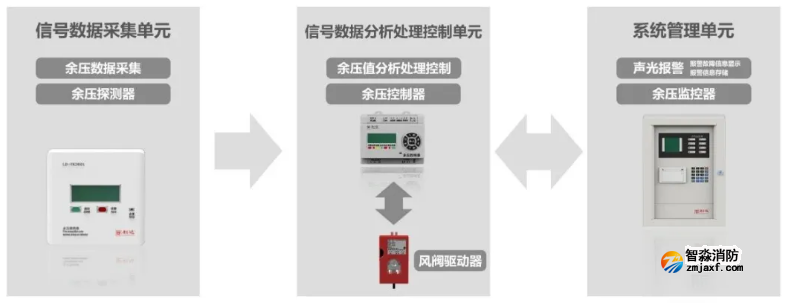

余压监控系统工作原理：

　　当防烟楼梯间或前室余压值达到动作阈值时，余压监控系统中的余压探测器发出报警信号，余压控制器控制电动泄压风阀执行器打开正压送风系统中的旁通阀泄压；当余压值回落到正常区间值后，余压探测器发出信号，余压控制器控制电动泄压风阀执行器关闭旁通阀，如此反复即可通过控制旁通阀的开启角度来保持余压值稳定在规范要求的区间值内，系统具有实时性、数字化、智能化，自动化，连续监控的特点。在火灾发生的时候，有效保证防火门能正常开启。

为了大家更方便的使用此系统，下面是利达消防余压监控产品接线图，供大家参考使用。

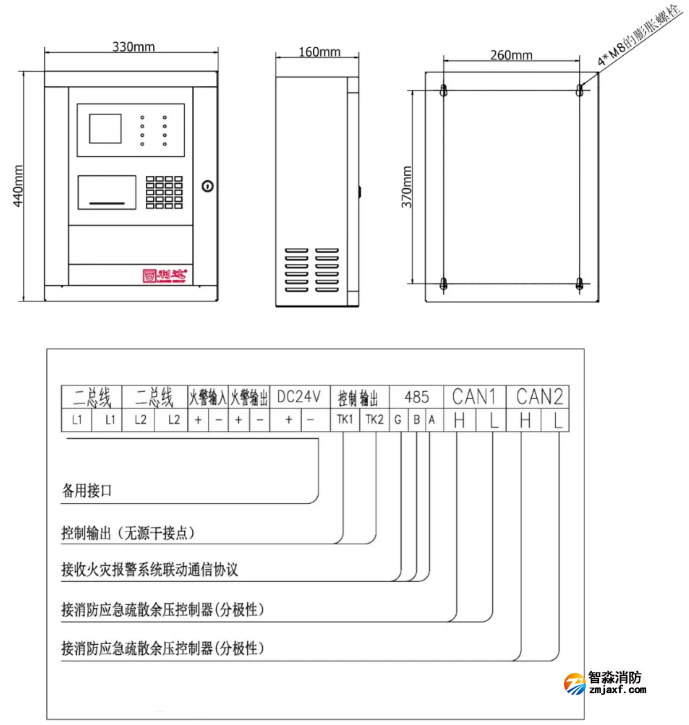

消防应急疏散余压监控器接线示意图

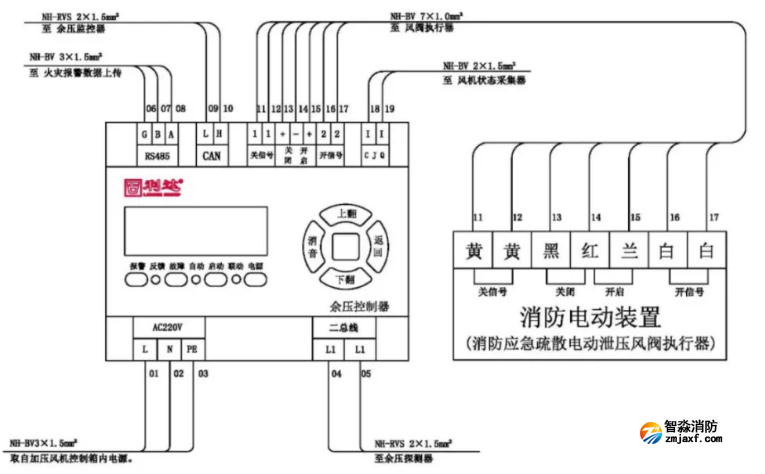

消防应急疏散余压控制器接线示意图
