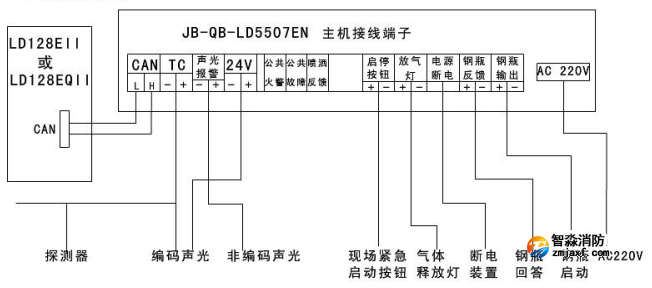

利达JB-QB-LD5507EN气体灭火控制器布线图

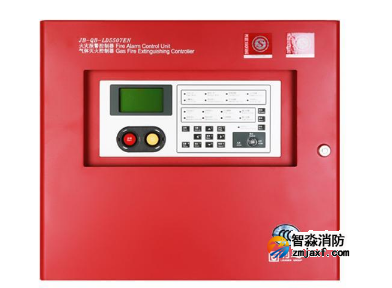

利达消防JB-QB-LD5507EN气体灭火控制器是智能化的火灾报警和气体灭火一体控制设备，该一体控制器主要针对小型消防气体灭火工程项目设计。

　　CAN：CAN总线的连接线，联网使用时用，单机工作时不用；

　　TC：探测回路；

　　声光报警：火警发生时输出+24V，可以用来接现场的非编码警铃、声光，最人电流24V/0.1A：

　　24V：24V输出，最大电流24V/0.3A；

　　火警、故障、喷洒：分别是公共火警，公共故障，气体喷洒信号继电器输出；

　　启停按钮：现场紧急启停按钮线，可接1-5个编码型现场紧急启停按钮；

　　放气灯：气体释放灯输出线，最大输出电流24V/0.2A；

　　电源断电：电源切断继电器输出，常开点输出；

　　钢瓶反馈：气体释放反馈信号输入，应连接常开型触点信号；

　　钢瓶输出：钢瓶启动输出，最大电流24V/2A。

注：

非编码声光在发生任意火警时启动；

62、63号编码声光在气体灭火延时时启动；

电源断电继电器在延时时启动；

放气指示灯在收到钢瓶放气反馈时输出；

以上输出均无逻辑。
