UPS及蓄电池的运行管理、维护操作和常见故障处理

• UPS主机现场应放置操作指南，指导现场操作。

• UPS的各项参数设置信息应全面记录、妥善归档保存并及时更新。

• 检查各种自动、告警和保护功能是否正常。

• 定期进行UPS各项功能测试。

• 定期检查主机、电池及配电部分引线及端子的接触情况，检查馈电母线、电缆及软连接头等各连接部位的连接是否可靠，并测量压降和温升。

• 经常检查设备的工作和故障指示是否正常。定期查看UPS内部的元器件的外观，发现异常及时处理。

• 定期检查UPS各主要模块和风扇电机的运行温度有无异常。

• 保持机器清洁，定期清洁散热风口、风扇及滤网。

• 定期进行UPS电池组带载测试。

• 各地应根据当地市电频率的变化情况，选择合适的跟踪速率。

• 当输入频率波动频繁且速率较高，超出UPS跟踪范围时，严禁进行逆变/旁路切换操作。

• 在油机供电时，尤其应注意避免该情况的发生。UPS应使用开放式电池架，以利于蓄电池的运行及维护。

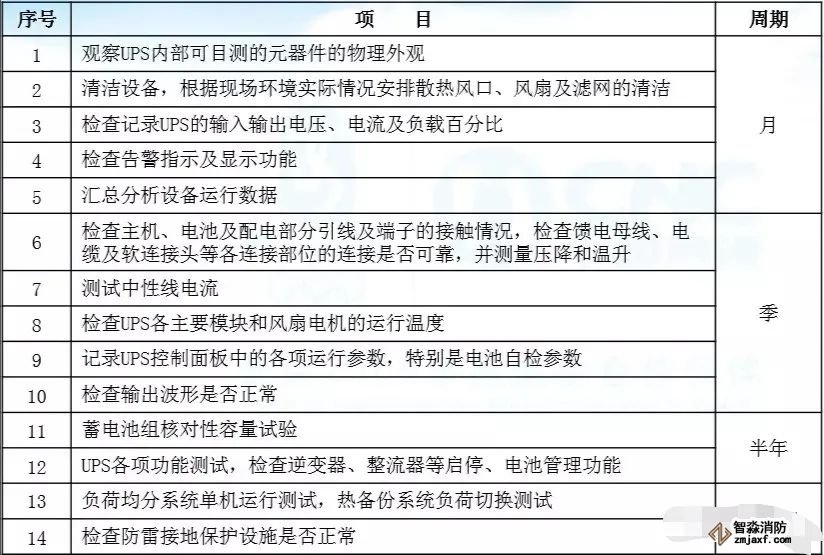

二、UPS维护项目及周期表

2.1    UPS日检项目：

主要内容有：检查控制面板，确认所有指示正常，所有指示参数正常，面板上没有报警；检查有无明显的高温、有无异常噪声；确信通风栅无阻塞；调出测量的参数，观察有无与正常值不符等。

2.2    UPS周检项目：

周检的主要内容有：测量并记录电池充电电压、电池充电电流、 UPS三相输出电压、UPS输出线电流。如果测量值与以前明显不同，应记录下新增负荷的大小、种类和位置等。

电池是UPS的重要组成部分，在UPS的诸多故障中，有很大比例是由于电池问题引起的，电池性能的好坏直接影响到系统的可靠性。为了保证电池的服务寿命，除了维持正常温度和日常的维护外，电池的自动管理是至关重要的因素。

UPS电源对电池自动管理包括自动均浮充转换控制、电池预告警关机、定期自动维护、手动电池自检等多项可提高电池使用寿命的先进功能，同时还具备电池故障检测、电池放电后备时间预测及电池特征曲线管理。

3.1    自动均、浮充转换

电池充电过程能自动根据电池电流实现均充、浮充自动转换，设定的均充转浮充判据为：I≤0.01C。

3.2    电池浮充电压温度补偿：（以2V电池为例）

电池在浮充状态下，浮充电压可以根据温度进行补偿，温度补偿以20℃为中心点，在10℃-40℃内全补偿，计算公式：

• 温度T>40，T=40；若T<10，T=10

• 电池平均单体电压应调节为：V=V0+(20-T)×0.003

其中，V0为电池厂家给定的在20℃下的单体浮充电压，可以根据不同电池在初次上电时进行设置，默认为2.23V。对均充电压不补偿，默认的单体均充电压为2.35V。

3.3    均充限时

如果连续12小时处于均充状态，控制系统将强制转浮充状态，此设置的条件是均充时间达到设定值时，自动转为转浮充状态。

3.4    放电管理

设置电池放电的截止电压为每单体电池1.8V，实际截止电压会随电池老化程度不同而在此值附近向下浮动，截止电压为每单体电池1.8V的选取，已经考虑到了大功率放电情况下电池容量的衰减。

3.5    UPS电池自动测试

UPS蓄电池的容量测试可人工测试或利用UPS的电池自动测试功能实现。人工测试的方法可参考直流供电系统中蓄电池的容量测试方法进行。下面对UPS的自动测试功能进行介绍。

该测试只有在以下情况下才能进行：

• 逆变器在运行；

• 逆变器不超载；

• 备用电源（旁路供电）存在并且符合要求；

• 逆变器与旁路电源同步；

• 电池必须充足电。

UPS电池自动测试功能根据以下三点设置：

• 时间间距（测试周期可设定为10天―150天）

• 电池自动测试的日期和时间

• 电池有问题时默认的报警方式

4.1    市电有电时，UPS出现市电断电告警

可能原因：

• 市电输入空开跳闸；

• 输入交流线接触不良；

• 市电输入电压过高、过低或频率异常；

• UPS输入空开或开关损坏或保险丝熔断；

• UPS内部市电检测电路故障。

处理方法

• 检查输入空开。检查输入线路；

• 如市电异常可不处理或启动发电机供电；

• 更换损坏的空开、开关或保险丝；

• 检查UPS市电检测回路。

4.2    市电正常时，UPS输出正常；市电断电后，负载也跟着断电

可能原因

• 由于市电经常低压，电池处于欠压状态；

• UPS充电器损坏，电池无法充电；

• 电池老化、损坏；

• 负载过载，UPS旁路输出；

• 负载未接到UPS输出；

• 长延时机型的电池组未连接或接触不良；

• UPS逆变器未启动（UPS面板控制开关未打开），负载由市电旁路供电；

• 逆变器损坏，UPS旁路输出。

处理方法

• 在市电电压正常时对电池充足电；启动发电机对电池充电；在UPS输入端加稳压器；

• 检查充电器。更换电池；

• 减少负载。将负载接到UPS的输出；

• 检查电池组是否接对、接好；

• 启动逆变器对负载供电（打开面板控制开关）；

• 检查逆变器。

4.3    UPS无法启动

可能原因

• 电池长期放置不用，电压低；

• 输入交流、直流电源线未连接好；

• UPS内部开机电路故障；

• UPS内部电源电路故障或电源短路；

• UPS内部功率器件损坏。

处理方法

• 将电池充足电；

• 检查输入交流、直流线是否接触良好；

• 检查UPS开机电路；

• 检查UPS电源电路；

• 检查UPS内部整流、升压、逆变等部分的器件是否损坏。

4.4    UPS开机时，输入空开跳闸

可能原因

• 输入空开容量太小；

• UPS内部短路；

• UPS内部功率器件损坏；

• 用户的市电空开有漏电保护。

处理方法

• 更换输入空开；

• 检查UPS内部整流、升压、逆变等部分的器件是否损坏；

• 检查UPS内部整流、升压、逆变等部分的器件是否损坏；

• 更换为无漏电保护的空开。

4.5    UPS在正常使用时突然出现蜂鸣器长鸣告警

可能原因

• 用户有大负载或大冲击负载启动；

• 输出端突然短路；

• UPS内部逆变回路故障；

• UPS保护、检测电路误动作。

处理方法

• 负载投入时按先大后小的顺序；增大UPS的功率容量；

• 检查UPS的输出是否短路；

• 检查UPS逆变器。检查UPS内部控制电路。

4.6    UPS工作正常但负载设备异常

可能原因

• UPS输出零地电压过高；

• UPS地线与负载设备地线没接在同一点上；

• 负载设备受到异常干扰。

处理方法

• 检查UPS接地，必要时可在UPS的输出端零地间并一个1-3KΩ电阻；

• 将UPS地与负载地接到同一个点上；

• 重新启动负载设备。
