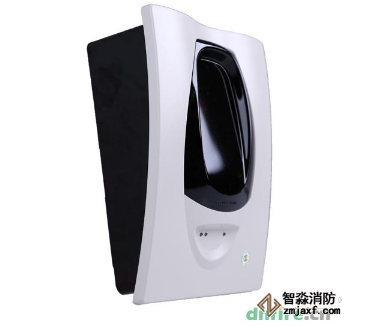

FSB-200S光束感烟探测器故障及运行状态说明：
| 运行状态 | 红色 | 黄色及远程故障输出 | 绿色 | 远程报警输出 | 两位数字显示器读数 | 初始方案 | 备注及解决措施 |
| 正常 | 不亮 | 不亮 | 闪烁 | 闪烁 | 不亮 | 成功完成初始设置或探测器复位 | - |
| 校准 | 不亮 | 亮 | 闪烁 | 闪烁 | 相关信号的强度以0-99显示，如果显示“-”表示处于调节状态，“Low”表示信号很弱 | 校准开关 | - |
| 报警 | 亮 | 不亮 | 不亮 | 亮 | 不亮 | 加烟，或用测试滤光片，RTS451/KEY |
光线进入探测器或反光镜 重新调节探测器位置 |
| 漂移补偿增强故障信号 | 不亮 | 3个灯快速闪烁 | 闪烁 | 闪烁 | 不亮 | 长时间漂移超出正常范围 | 清洗探测器和反光镜 |
| 漂移补偿减弱故障信号 | 不亮 | 2个灯快速闪烁 | 闪烁 | 闪烁 | 不亮 | 长时间漂移超出正常范围 | 检查光束路径中，反光物与来自探测器和反光镜之间光线的距离 |
| 超过探测范围故障信号 | 不亮 | 2个灯快速闪烁 | 闪烁 | 闪烁 | 不亮 | 增加反光信号的强度 |
移开遮挡物 检查不合格品 |
| 光束被堵初始反应故障信号 | 不亮 | 4个灯快速闪烁 | 闪烁 | 闪烁 | 不亮 | 光束被堵 |
移开遮挡物 检查不合格品 |
| 光束被堵长时间反应故障信号 | 亮 | 4个灯快速闪烁 | 闪烁 | 亮 | 不亮 | 光束被堵 | - |
| 初始上电 | 不亮 | 闪烁直至完成 | 闪烁 | 闪烁 | 不亮 | 供电 | - |
| 退出初始校准状态 | 不亮 | 闪烁直至完成 | 闪烁 | 闪烁 | 不亮 | 校准后按下复位开关 | - |
| 测试通过结果 | 亮 | 不亮 | 不亮 | 亮 | 不亮 | 使用控制器或RTS451/KEY测试 | 探测器处于报警状态直至复位或暂停工作 |
| 测试失败结果 | 不亮 | 亮，直至复位或暂停 | 闪烁 | 闪烁 | 不亮 | 使用控制器或RTS451/KEY测试 | 探测器处于报警状态直至复位或暂停工作 |
注意：以上绿色及红色LED指示由控制器控制。
FSB-200S光束感烟探测器一旦通过当地远程测试，远程故障输出及黄色LED 将以闪灯的形式输出。参见下图所示：
| 光束感烟探测器漂移比例 | 闪灯输出次数 |
| < 10% | 无 |
| < 20% | 1 |
| < 30% | 2 |
| < 40% | 3 |
| < 50% | 4 |
| < 60% | 5 |
| < 70% | 6 |
| < 80% | 7 |
| < 90% | 8 |
| < 100% | 9 |
