我们平时见到的感烟探测器,绝大多数是光电感烟,它们价格相对低廉,且适用性强。

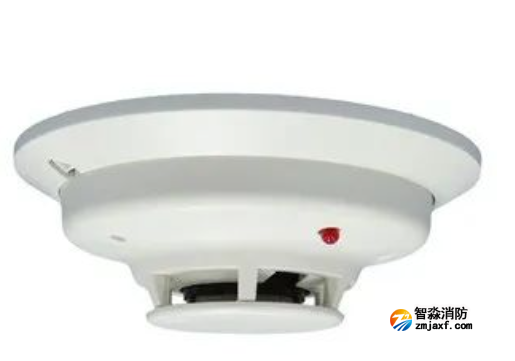

点型光点感烟探测器

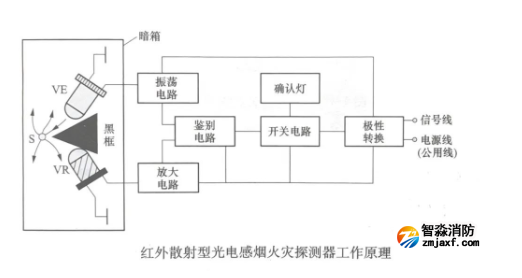

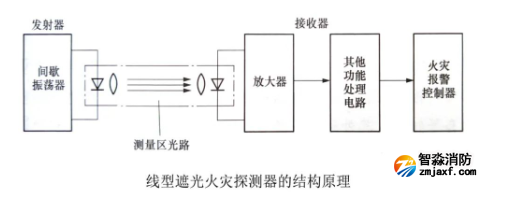

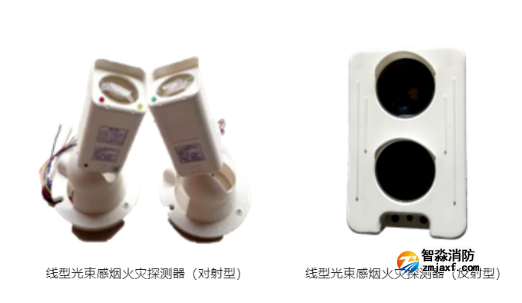

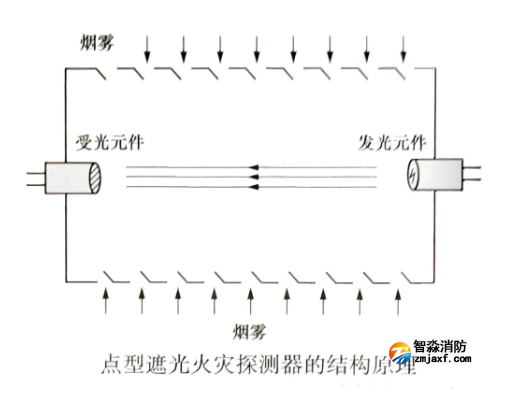

光电感烟探测器的报警功能利用了起火产生的烟雾够改变光线的传播这一基本特性。根据烟粒子对光线的吸收和散射作用,光电感烟探测器分为遮光型和散射光型两种。下面我们就对这两种不同类型的光电感烟探测器进行介绍。散射光型光电感烟火灾探测器主要由光源、光子路(包括直流放大器和比较器、双稳态触发器等线路)等组成。红外散射型光电感烟火灾探测器的可靠性高,误报率小。VE为红外发射二极管,VR为红外光敏二极管(接收器),二者共装在同一可进烟的暗室中,并用一块黑框遮隔开。在正常监视状态下,VE发射出一束红外光线,但由于有黑框遮隔,光线并不能入射到红外光敏二极管VR上,所以放大器不会产生信号输出。当有烟雾进入火灾探测器的暗箱时,红外光线遇到烟颗粒S 会产生散射效应,就会有散射光线射向红外光敏二极管VR,使之产生脉冲电流,经放大电路放大和鉴别电路比较后,输出开关信号,使开关电路(晶闸管)动作,发出报警信号,同时其报警确认灯点亮。点型遮光火灾探测器的主要部件也是由一对发光及受光元件组成。发光元件发出的光直接射到受光元件上,产生光敏电流,维持正常监视状态。当烟雾粒子进入烟室后,烟雾粒子对光源发出的光产生吸收和散射作用,使到达受光元件的光通量减小,从而使受光元件上产生的光电流降低。一旦光电流减小到规定的动作阈值时,经放大电路输出报警信号。线型遮光火灾探测器的原理与点型遮光火灾探测器相似, 仅在结构上有所区别。点型火灾探测器中的发光及受光元件组合成一体,而线型火灾探测器中,光束发射器和接收器分别为两个独立部分,不再设有光敏室,作为测量区的光路暴露在被保护的空间,并加长了许多倍。发射元件内装核辐射源及附件,而接受元件装有光电接收器及附件。按其辐射源的不同,线型遮光探测器可分成激光型及红外光束型两种。
