海湾智慧用电 正确安装方式了解一下

安装位置

1.采集网关就近配电箱安装，可装在配电箱内也可装在配电箱外。

2.电气火灾监控探测器一般安装在配电箱内，根据实际情况可放置配电箱外。（与传感器距离不能超过3米）

3.温度传感器安装在配电箱内，空开后端接线端子上。（一般使用传感器自带钢扎带或塑料扎带捆绑在线缆上，建议靠近线鼻子安装）

4.剩余电流互感器安装在配电箱内，空开后端，从同一方向穿过3根火线以及对应这三根火线的零线。

5.过线电流互感器安装在配电箱内，空开后，分别穿过三相的火线。（每根过线电流互感器穿过一根火线）

安装方式

1.采集网关导轨安装。

2.电气火灾监控探测器导轨安装或面板安装。

3.温度传感器卡箍安装。

4.剩余电流互感器螺钉安装。

5.过线电流互感器螺钉安装。

接线方式

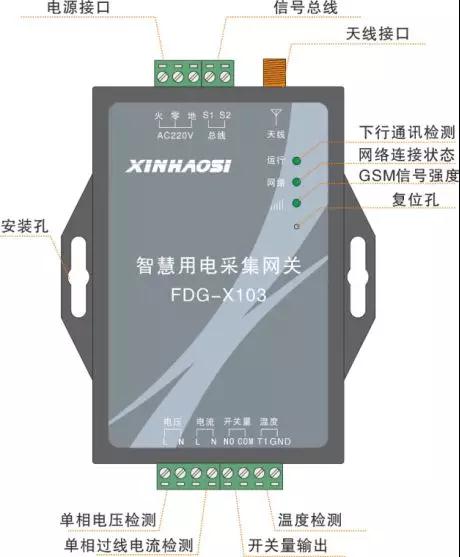

1.采集网关 接AC220V电源，接S1，S2至电气火灾监控探测器的S1，S2上。

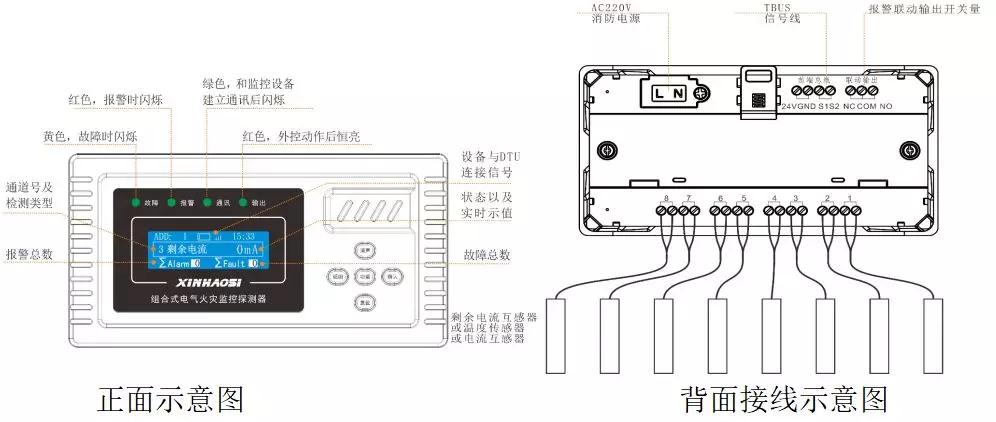

2.电气火灾监控探测器 接AC220V电源，接S1、S2至采集网关的S1、S1上。

3.电气火灾监控探测器的通道，对应通道接上传感器。

注意事项

1.电气火灾监控探测器与传感器距离请勿超过3米！

2.所有设备供电建议从空开前接入亦或从就近消防电源配电箱供电。

3.互感器的穿线方式必须严格按要求操作，互感器需要穿过需要检测的火线以及对应火线回路的零线，安装前请确认用电安全，禁止带电操作！

4.TBUS总线S1、S2不分极性，可任一对接。

5.检测电压信号时，需通过保险取样。

6.S1、S2信号线里禁止串入强电。
