海湾GST2321ZG输入输出模块接线图

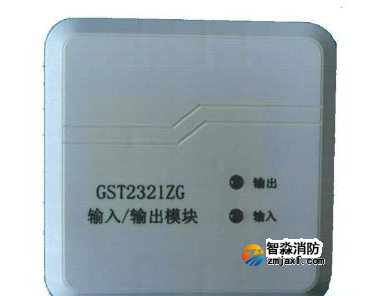

海湾消防（海源质惠）GST2321ZG输入/输出模块，有源输出，火灾报警时，报警控制器通过输出部分启动需要联动的外控设备，如防排烟阀、送风阀、切电等，通过输入部分可接受设备的动作回答，并将信号上传给报警控制器，采用二总线进行通信。

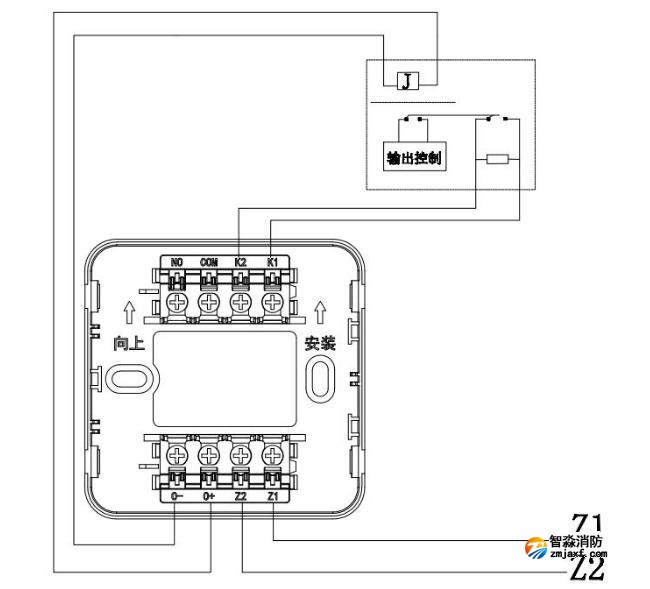

GST2321ZG输入输出模块接线图：

　　本模块有源输出只能提供脉冲信号，不能持续输出。

　　模块输出不需接入终端电阻。

GST2321ZG输入输出模块接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：输入反馈，触点信号；

　　O+、O-：有源输出（DC32V/1.5A/25ms）。
