海湾GST-LD-8360H型输入模块接线安装技术

特点

海湾GST-LD-8360H输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息

传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置

开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块

通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电

磁干扰有良好的抑制能力。

模块为两线制低功耗设计，无需外加 24V 供电供电。

模块具有两路输入接口，可同时检测两路输入信号，可编写两个地址点，可以替代两个GST-LD-8300B 型输入模块。

输入信号隔离检测，抗干扰能力强。

可采用电子编码器现场完成编码设置。

主要技术指标

(1) 工作电压：

信号总线电压：总线 24V 允许范围： 16V～28V

(2) 工作电流:

总线监视电流≤0.36mA 总线启动电流≤0.58mA

(3) 输入方式：常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断

路为动作信号），模块将向控制器发送故障信号, 出厂设置两路输入均为常开检线

(4) 线制：与火灾报警控制器的信号二总线无极性连接

(5) 使用环境：

温 度：-10℃～+55℃，相对湿度≤95%，不凝露

(6) 外形尺寸：86mm×86mm×41mm（带底壳）

(7) 外壳防护等级：IP30

结构特征、安装与布线

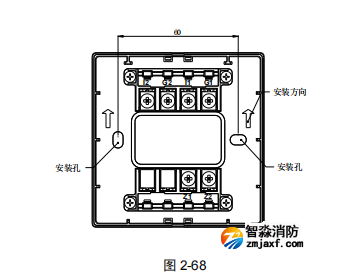

模块的外形尺寸及结构与 GST-LD-8301A 型输入/输出模块相同，安装方法也相同，其对外端子

示意图如图 2- 68：

Z1、Z2：接控制器两总线，无极性

I1、G1：输入端口 1，与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码

器设置为常闭输入；

I2、G2：输入端口 2，与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码

器设置为常闭输入；

布线要求：信号总线 Z1、Z2 采用 RVS 型双绞线，截面积≥1.0mm2；I1、G1、I2、G2 采用 RV

线，截面积≥1.0mm2。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能

布设在同一穿线管或线槽内。

 应用方法

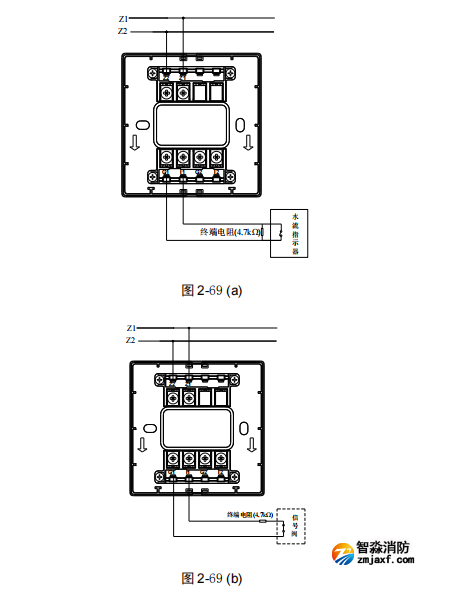

(1) 模块与具有常开无源触点的现场设备（以水流指示器为例）连接方法如图 2-69(a)所示（以输入端口1 为例）。

(2) 模块与具有常闭无源触点的现场设备（以信号阀为例）连接方法如图 2-69(b)所示（以输入端口 1 为例）。

(3) 模块配置成单地址时输入端口 1 正常工作，输入端口 2 不检线，处于悬空状态即可。
