海湾GSTN3200消防主机操作指南
开启海湾GSTN3200消防主机，需遵循特定顺序。首先，打开控制器背面内部支板左侧的主电开关；接着，开启智能电源盘背面的主电与备电开关；最后，打开控制器背面内部支板右侧的主机工作及备电开关。关机时顺序相反，且务必关闭备电开关。若主机长时间闲置，每月需开机充电48小时，以维持电池性能。
二、消音操作
当火警或故障警报响起，按下“消音”键，扬声器将停止报警，消音指示灯亮起。若再有新警报，仍会发出声响。
三、主机自检
在操作面板按下“自检”按键，进入“自检”界面，依据需求选择相应选项“序号”，就能启动自检，检查主机各项功能。
四、火警处理
火警发生，先按“消音”键暂停警报声，随后依据报警信息查看火警位置。若确认火灾，将主机调至“全部自动”状态，拨打119报警，通知消防主管并组织人员疏散。若是误报，检查误报处是否灰尘过多等，按“复位”键恢复。若依旧误报，可屏蔽该设备，并联系安装单位或厂家维修。
五、故障处理
故障出现，同样先按“消音”键，再依故障信息排查故障部位。主电故障可能因停电，此时备电可供电8小时；备电故障需检查电池；现场设备故障应尽快维修，若无法解决则屏蔽，排除故障后取消屏蔽。若故障原因不明或无法修复，及时联系专业人员。
六、设备屏蔽与解除
现场设备故障，按“屏蔽”键，选择“按设备编码屏蔽设备”，输入回路号与设备编码，按“确认”键完成屏蔽。取消屏蔽时，按下“取消屏蔽”键即可。
七、工作状态切换
按下“工作状态”按键，进入界面可选“手动启动设置”或“自动启动设置”。手动启动设置中，用左右键切换手动地址的允许状态；自动启动设置里，可按需选择“全部自动”“部分自动”“模拟联动”等状态。
八、手动盘操作
手动盘设定了广播、声光等设备。当手动盘处于“手动允许”状态，按下对应按键启动设备，再次按下则停止。
九、直接控制盘操作
直接控制盘设有喷淋泵等关键设备。按下相应按键启动设备，再次按下停止设备运行。
十、查询功能
按下“查询”键，选择“按照回路查询”，可查看回路设备总数、注册总数等信息。点击问号，能查看设备具体状态，绿色代表正常，灰色为离线，红色是报警，黄色为故障，浅蓝色表示屏蔽。
一、电源相关故障
1. 主电故障：当主电工作指示灯熄灭，备电工作灯亮起，同时主电故障灯闪烁，表明主电出现问题。可能原因包括主电源意外断电、主电开关接触不良或保险丝熔断。解决时，先排查主电源线路及开关，确保连接正常；再检查保险丝，若熔断则及时更换，尽快恢复主电供应，并对备电进行充电。
2. 备电故障：若备电工作灯熄灭，备电故障灯亮起，问题或出在备电开关未开启、保险烧断、电瓶接线因锈蚀断开、电瓶老化损坏，甚至电源盘未向备电供电。需逐一检查备电开关、保险、电瓶接线与电瓶本身，若都正常，再检查电源盘是否对备电供电。
二、通讯与总线故障
1. 通讯故障：各部件间因连接不畅，导致信息无法正常传输。如驱动板、回路板、液晶屏等部件连接异常，都可能引发此故障。遇到此类复杂情况，应及时联系厂家专业技术人员。
2. 总线故障：总线接地或绝缘性能下降，致使总线上设备无法正常工作。总线老化、短路、断路或外部强干扰都可能是罪魁祸首。需仔细检查总线连接状况及绝缘性，必要时进行分段检测，甚至更换总线。
三、设备故障
1. 探测器类故障：探测器无法正常运作，不能及时传递火灾信号。地址码错误、探测器丢失、损坏、报警线路接地或控制器故障都可能引发。要检查地址码设置、线路连接，并查看探测器，必要时更换。
2. 模块类故障：消防模块不能正常工作，可能是模块自身损坏、线路连接有误或控制器故障。应着重检查模块及线路连接，若问题依旧，需更换模块或联系厂家维修。
四、软件与误报故障
1. 软件故障：软件出错，导致自检无法执行或系统瘫痪。软件程序错误、病毒入侵或不当操作都可能引发。此时需重新安装或更新软件，确保软件来源可靠。
2. 误报故障：在无火灾情况下发出火警信号。探测器灵敏度过高、环境干扰或设备老化都可能导致。可对主机校准或重新设置参数，定期维护消防设备，减少误报。
五、其他故障
1. 白屏故障：若屏幕出现白屏，且硬件无损坏迹象，可能是系统故障或锁机。需深入检查系统，找出问题根源并处理。
2. 打印机故障：打印机不工作，可能是控制器中打印功能关闭，也可能是打印纸热敏面装反，或者打印纸类型选择错误。需检查设置、打印纸安装及类型，做出相应调整。

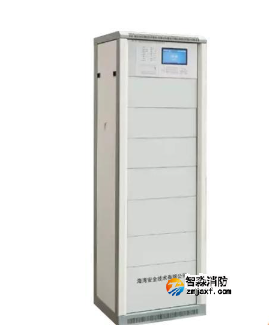

GSTN3200火灾报警控制器运用总线制，能与编码型点型可燃气体探测器、火灾声光警报器及控制模块等设备搭配，构建完备的可燃气体探测报警控制系统。单台最大容量为16个回路共3200点，每个回路可容纳200个地址点，用户可依实际需求，灵活配置回路板数量，实现400点、800点等不同容量设置。
二、关键技术参数
1. 电源：主电源为AC220V±15%、50Hz的交流电，备用电源由2节12V/14Ah密封铅酸电池串接组成DC24V电源。同时，可按需配备GST - DY - 100A网络型电源箱或GST - DY - 200A智能网络型电源箱，为现场设备供应DC24V电力。
2. 功耗：监控时，功耗为基本功耗30W加上单块回路板监控功耗（每400个总线设备5W）与回路板数量的乘积；报警时，功耗为基本功耗30W加上单块回路板报警功耗（每400个总线设备7W）与回路板数量的乘积。
3. 通讯接口：设置1路CAN通讯接口，用于与火灾报警控制器或其他可燃气体报警控制器组网；还有1路RS - 422通讯接口，专门连接图形显示装置。
4. 显示屏：配备7.0英寸彩色LED液晶屏，分辨率达800×480 ，显示清晰。
三、突出性能特质
1. 高可靠性：各回路板卡间实现电气隔离，单个板卡出现故障，不会波及其他板卡正常运作，有效减少总线间信号干扰。
2. 直观显示：借助7.0英寸彩色LED液晶屏，不同类别的信息以不同颜色窗口展示，一目了然。
3. 现场供电优势：采用电源箱为现场设备供电，既能降低线路损耗，节省布线成本，电源箱还能将故障状态实时反馈给控制器，提升系统整体可靠性。
四、实用操作功能
1. 消音：当火警或故障警报响起，按下“消音”键，扬声器停止报警，消音指示灯亮起，若有新警报，会再次发声。
2. 自检：按下操作面板“自检”按键，进入“自检”界面，依据需求选择对应选项“序号”，即可开展自检。
3. 设备屏蔽与恢复：现场设备出现故障，按“屏蔽”键，选择“按设备编码屏蔽设备”，输入回路号与设备编码，按“确认”完成屏蔽；故障排除后，按“取消屏蔽”键恢复设备。
4. 工作状态切换：按“工作状态”键，进入界面可选择“手动启动设置”或“自动启动设置”，手动设置中能通过左右键切换手动地址允许状态，自动设置中有“全部自动”“部分自动”“模拟联动”等状态可选。
5. 查询：按下“查询”键，可查询设备信息，如回路设备总数、注册总数等，点击问号可查看设备具体状态，绿色代表正常，灰色为离线，红色是报警，黄色为故障，浅蓝色表示屏蔽。
