海湾JTG-UM-GST9616点型红外火焰探测器接线安装技术

特点

海湾JTG-UM-GST9616点型红外火焰探测器是一种复合红外火焰探测器，它可以通过探测火焰在红 外光区两个波段的光信号来判断火灾。本探测器适用于探测含碳材料产生的明火燃烧，应用于火灾 初期以火焰为主的大空间场所。

本探测器可通过总线与我公司生产的火灾报警控制器通信传递信息，也可以通过继电器触点传 递信息。本探测器为隔爆型产品，既可以用于一般民用场所，也可以用于工业危险场所，如爆炸性 气体环境的 1 区、2 区和可燃性粉尘场所的 21 区、22 区。

主要技术指标

(1) 工作电压：总线 24V DC24V

(2) 工作电流：总线电流：监视电流≤1mA，报警电流≤1mA  电源电流：监视电流≤20mA，报警电流≤30mA (3) 触点容量：DC25V/1A

(4) 探测器视场角≤90°

(5) 防爆标志：ExdIICT6/DIP A21 TA,T6

(6) 外壳防护等级：IP66

(7) 使用环境：温度：-20℃～+55℃  相对湿度≤95%，不结露

(8) 外形尺寸：166mm×235mm×199mm(带调节架)

结构特征、安装与布线

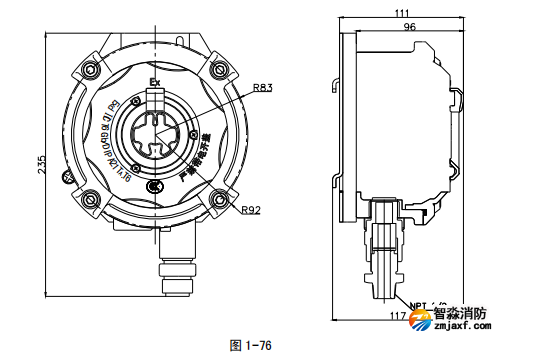

探测器外形图如图 1-76 所示：

安装：

a) 探测器的底壳安装。

b) 将调节架用四只6 膨胀螺栓固定在墙壁上，应固定牢靠，定位后将螺栓拧紧。

c) 然后将探测器底板挂在调节架上。

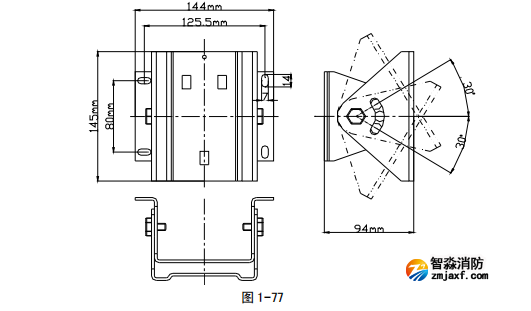

d) 用 M5 的螺钉将探测器固定在调节架上，调节架可沿轴心转动 60°调节架示意图如图 1-77 所示：

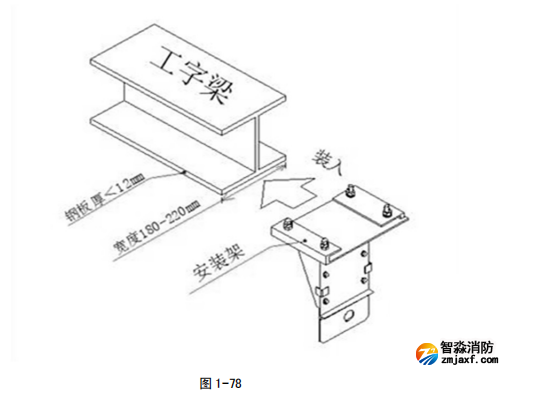

注意：在不能直接使用调节架安装探测器的场合，如探测器吊装在钢梁上，可以选配与 JTG-UM-GST9616 型红外火焰探测器配套使用的安装架，再将调节架固定在安装架上。安装架只适用于宽度为 180～220mm、底面厚度不大于 12mm 的钢梁。探测器安装后的探测方向与工字钢走向 一致，如图 1-78 所示。

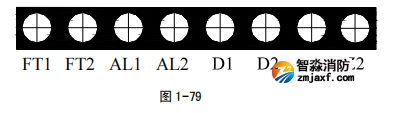

探测器对外接线端子示意图如图 1-79 所示：

其中

Z1、Z2：来自控制器的通讯总线输入端，无极性；

D1、D2：DC24V 电源输入端，无极性；

AL1、AL2：火警触点输出，常开触点，火警时闭合；

FT1、FT2：故障触点输出，常闭触点，故障时断开。

当 Z1、Z2 不与总线连接时，必须与 D1、D2 无极性连接。

布线要求：

a) 探测器的连接电缆应使用铜芯多股导线的耐火电缆，在 1 区和 2 区，线芯截面均应不小于 1.0mm2 ，电缆外径为8mm～10mm，所用电缆还应符合使用环境的其它要求，如耐热、耐腐蚀、防火 等。线路走向等应符合相应爆炸危险环境的要求。

电缆线路在爆炸危险环境中严禁有中间接头，在 特殊情况下，电缆线必须安设中间接头时，只允许在 2 区内采用相应的防爆接线盒加以保护，方可 进行中间连接。

 采用总线输出方式：无特殊要求时，可使用 RVVP41.0，外径为10 的屏蔽电缆，电缆屏蔽 层与探测器底壳上的保护地相连接；

 采用触点输出方式：可使用外径为10 的屏蔽电缆，电缆屏蔽层与探测器底壳上的保护地相连接，接线具体规格应根据探测器的配套接口设备要求进行。

b) 将探测器的上盖部分的排线插到底壳上的接口板的 XT3 上，然后将上盖安装到底壳上，上盖 与底壳安装时注意底壳上的定位销要与上盖上的 U 形槽对应。

c) 盖上上盖后拧紧上盖上四根内六角螺钉。

d) 调节调节架，使探测器正对被保护区域，定位后将调节架两侧的锁紧螺栓拧紧。
