海湾JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器技术参数

特点 JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器（以下简称探测器）是采用红外散射原理 研制而成的点型光电感烟火灾探测器，为编码型探测器，地址码可通过 BMQ-2 编码器进行设置（编码设置需要在安全区进行）。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与 GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探 测器的信号处理。 该探测器防爆类型为本质安全型，产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通 用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定。 同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀，适用于仓库、厂房及其它有磷化铝、盐雾、二氧 化硫腐蚀环境的场所。

主要技术指标

(1) 工作电压：  信号总线电压：总线 24V 允许范围：16V～28V

(2) 工作电流：  监视电流≤0.3mA  报警电流≤1.0mA

(3) 指示灯：红色，巡检时闪烁，报警时常亮

(4) 防爆标志：Ex ib IIC T6 Gb

(5) 安全栅参数：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(6) 设备最大输入参数：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(7) 线制：信号二总线无极性

(8) 编码方式：电子编码（编码范围为1～242）

(9) 使用环境：  温 度：-10℃～+55℃ 相对湿度≤95%，不凝露

(10)探测器尺寸：直径：103mm 高；55mm（带底座）

保护面积：  当空间高度为6米～12米时，一个探测器的保护面积，对一般保护场所而言为80平方米。空间 高度为6米以下时，保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116） 为准

结构特征、安装与布线

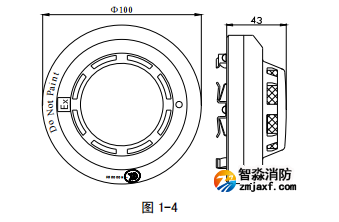

探测器外形示意图如图 1-4 所示。

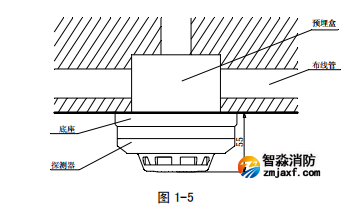

探测器安装方式如图 1-5 所示。

本探测器采用 DZ-03（Ex）本安型定位底座安装，探测器与底座之间有定位卡口，使探测器具有 唯一的安装位置。探测器的防爆底座示意图如图 1-6 所示。底座上有 4 个导体片，布线管内的探测 器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。。 探测器与防爆定位底座上有定位凸棱，使探测器具有唯一的安装位置。防爆定位底座 A、B 处有 两个凸棱，探测器防爆定位中扣侧面 C 处有一个凸棱。装配时，将探测器 C 对准防爆定位底座 A 处， 顺时针旋转至 B 处即可安装好探测器

布线要求：底座接线电缆均选用截面积不小于 1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083F，分布电感不得大于 4.0mH。
