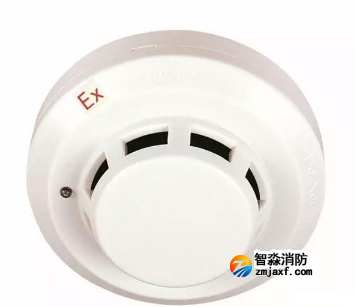

海湾防爆产品JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器

2.1.1 特点  JTY-GM-GSTN9811 (Ex)点型光电感烟火灾探测器（以下简称探测器）是采用红外散射原理研制 而成的点型光电感烟火灾探测器，为编码型探测器，地址码可通过 BMQ-2 编码器进行设置（编码 设置需要在安全区进行）。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与 GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探 测器的信号处理。 该探测器防爆类型为本质安全型，产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通 用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定。

2.1.2 主要技术指标  (1) 工作电压：  信号总线电压：总线 24V 允许范围：16V～28V

(2) 工作电流：  监视电流≤0.3mA  报警电流≤1.0mA

 (3) 指示灯：红色，巡检时闪烁，报警时常亮

  (4) 防爆标志：Ex ib IIC T6 Gb

 (5) 安全栅参数：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

 (6) 设备最大输入参数：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

 (7) 线制：信号二总线无极性

 (8) 编码方式：电子编码（编码范围为1～242）

 (9) 使用环境：温 度：-10℃～+55℃   相对湿度≤95%，不凝露

(10) 探测器尺寸：直径：103mm 高；55mm（带底座）

2.1.3 保护面积：  当空间高度为 6 米～12 米时，一个探测器的保护面积，对一般保护场所而言为 80 平方米。空 间高度为 6 米以下时，保护面积为 60 平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116） 为准。

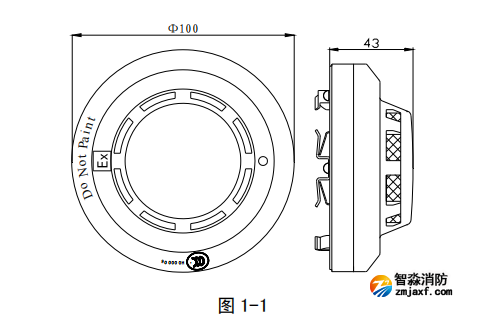

 2.1.4 结构特征、安装与布线  探测器外形示意图如图 1-1 所示。

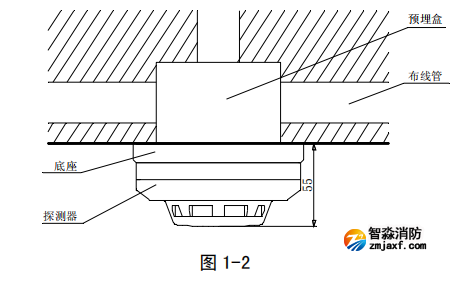

探测器安装方式如图 1-2 所示。

探测器与 DZ-02（Ex）防爆通用底座配套使用，底座示意图如图 1-3 所示。底座上有 4 个导体 片，1，3 导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的 探测器总线分别接在 1，3 接线端子上（不分极性），另一对导体片用来辅助固定探测器。 待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线要求：底座接线电缆均选用截面积不小于 1.0mm2 的本安电缆，且电缆间分布电容不得大 于 0.083F，分布电感不得大于 4.0mH。
