一.1 修改时间

时间在面板上的数码管窗口显示。通常显示的是时、分，在非菜单状态下，按下“确认”键，转换为月、日显示，再次按下“确认”键或1分钟之内将自动转换为时、分显示。

可按以下步骤进行时间设置：

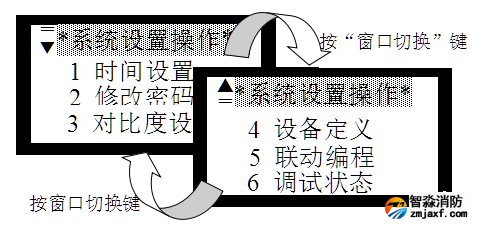

按下“系统设置”键，进入系统设置操作菜单（如图6-1）；选择项“时间设置” （当键盘处于锁键状态时，需输入管理员密码解锁），屏幕上会显示出如图6-2所示的画面。





















图6-1



















图6-2

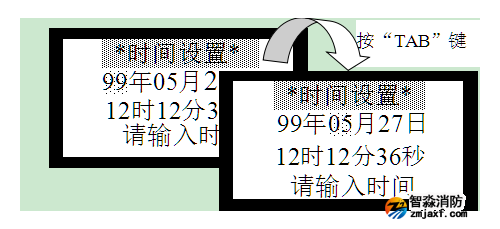

可通过按“TAB”键来选择欲修改的数据块（年、月、日、时、分、秒的内容），使光标停在数据块的位，修改时间的具体操作参照“5.2.2数据输入的一般方法”中的内容。修改完毕后，按“确认”键便得到了新的系统时间。

一.2 密码设定

一.2.1 密码的分类

除“窗口切换”、 “消音”及“△＝”、 “＝▽”键外，其他功能键被按下后，都会显示一个如图5-5所示的要求输入密码的画面（密码由8位0~9的字符组成），输入正确的密码后，才可进行进一步的操作。按照系统的安全性，密码权限从低到高分为用户密码、气体操作密码、系统管理员密码三级，密码可以替代低级密码。

可用用户密码打开的操作包括：设备检查、防盗控制、启动控制、启动、停动、隔离、取消隔离、取消等主机键盘操作。进行打印控制操作需输入管理员密码。

输入气体喷洒控制密码（也可以是系统管理员密码）后可进行喷洒控制菜单操作，但如需进行系统设置菜单操作必须输入系统管理员密码（不能进入“调试状态”选项）。

当输入正确的用户密码（或更密码）后，进行任何用户密码级操作均可不用输入密码。

一.2.2 密码的更改

在图6-1系统设置操作状态下按“2”键，则进入修改密码操作状态（如图6-3）。















图6-3

选择欲修改的密码，屏幕提示“请输入密码”（如图6-4），此时输入新密码并按“确认”键，为防止按键失误，控制器要求将新密码重复输入一次加以确认（如图6-5），此时再输入一次新密码并按下“确认”键。













图6-4











                                  图6-5



若两次输入的密码相同，将会退出当前操作，回到“系统工作正常”屏幕，表明新密码输入成功。若出现错误，屏幕显示“操作处理失败”，需重新进行密码输入操作。

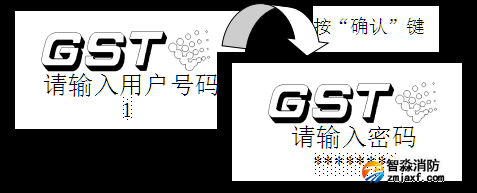

本控制器为满足多个值班员操作的要求，在用户密码一级设置了五个用户号码（1~5），每个用户号码可对应自己的用户密码，当需更改用户密码时，要求先输入用户号码（如图6-6），按“确认”键后，屏幕提示输入密码，此时可输入新密码并加以确认。























图6-6

一.3 对比度设置

选择系统设置操作菜单（图6-1）的第三项，进入对比度设置操作画面（如图6-7）。可通过“△＝”键与“＝▽”键来改变液晶屏的对比度，按“确认”键将对比度设置存入系统。



























图6-7

为延长液晶屏的使用寿命，当控制器液晶屏返回到“系统工作正常”屏幕时会自动关闭液晶背光。

一.4 设备定义

一.4.1 现场设备定义的内容

 控制器外接的现场设备包括火灾探测器、联动模块、火灾显示盘等，这些外部设备均需进行编码设定，每个设备对应一个原始编码和一个现场编码，设备定义就是对设备的现场编码进行设定。被定义的设备既可以是已经注册在控制器上的，也可以是未注册在控制器上的。

“原码”：为该设备所在的自身编码号，外部设备原码号为1~242；通讯设备原码号为1~64；从机原码号为1~32。原始编码与现场布线没有关系。

现场编码包括二次码、设备类型、设备特性和设备汉字信息。

 “键值”：当外部设备为模块类设备时，是指与设备对应的手动盘按键号，当无手动盘与该设备相对应时，键值设为“00”。

“二次码”： 由六位0到9的数字组成，它是人为定义用来表达这个设备所在的特定的现场环境的一组数，用户通过此编码可以很容易的知道被编码设备的位置以及与位置相关的其它信息。对用户编码规定如下：

、二位对应设备所在的楼层号，取值范围为0—99。为方便建筑物地下部分设备的定义，规定地下一层为99，地下二层为98，依此类推。

第三位对应设备所在的楼区号，取值范围为0－9。所谓楼区是指一个相对独立的建筑物，例如：一个花园小区由多栋写字楼组成，每一栋楼可视为一个楼区。

第四、五、六位对应总线制设备所在的房间号或其它可以标识特征的编码。对火灾显示盘编码时，第四位为火灾显示盘工作方式设定位，第五、六位为特征标志位。

 “设备类型” 参照“附录二 设备类型表”中的设备类型，输入两位数字（设备类型代码），取值范围为00—64。此项内容的输入区前面无“设备类型”字样提示，其输入区与“用户编码”处于同一行，与“用户编码”输入区之间有一“*”符号，输入完成后，在屏幕的最后一行将显示刚刚输入数字对应的设备类型。如果输入的设备类型代码系统未曾定义过，设备类型处将显示“未定义”。

“特性” 对于模块类设备此项为输出控制方式选择:

² “0”表示一般性脉冲输出控制方式模块；

² “1”表示一般性持续电平输出方式模块；

² “2”表示多线制联动控制点；

² 当“特性”为“3”或“4”时，表示为停动类设备，即为平时处于“回答”状态的设备。此类设备的“回答”信号不点亮“动作”指示灯，同时也不在信息屏上显示，但记入运行记录器。

“设备汉字信息”表示该设备的位置或其它相关汉字提示信息。此项最多可由七个汉字组成，对应汉字码表见“附录三 标准汉字码表”。如果本系统的汉字库不包含输入的区位码所对应的汉字，屏幕将显示“”符号。

说明:

1) 在设备定义中，只能输入阿拉伯数字，其余字符均视为非法。

2) 在对特性进行定义时，如果输入除0、1、2、3、4以外的数字，按“确认”键后，系统将提示操作处理失败。

3) 多线制联动控制点必须定义为“2”。

4) 多线制锁的设备类型必须定义为62号。

5) 汉字输入采用四位标准国标区位码输入，前面的0不可缺省。

6) 控制器提供了消防工程常用的1927个汉字容量的标准汉字库。

一.4.2 设备定义操作

选择系统设置操作菜单（图6-1）的第四项，屏幕将显示如图6-8所示的设备定义选择菜单，此菜单有两个可选项：“设备连续定义”及“设备继承定义”，每个选项均分为外部设备定义、通讯设备定义、从机定义三种。























图6-8

1. 设备连续定义

在图6-8的屏幕状态下按“1”，则进入设备连续定义状态。在此状态下，系统默认设备是未曾定义过的，在输入个设备结束后，以后设备定义会默认上一个设备的定义，提供如下方便：

² 原码中的设备号在小于其更大值时，会自动加一。

² 键值为非“00”时，会自动加一。

² 二次码自动加一。

² 设备类型不变。

² 特性不变。

² 汉字信息不变（如图6-11）。

= 外部设备定义

选择“外部设备定义”后，便进入外部设备定义菜单，此时输入正确的原码后按“确认”键液晶屏显示如图6-9的内容。























图6-9

上图中，在设备定义的过程中，可通过按“TAB” 键、 “△＝” 键与“＝▽”键及数字键进行定义操作（如图6-10）。































图6-10

当设备定义完成后，按“确认”键存贮，再进行新的定义操作（见图6-11）。







































图6-11

注意：当定义完更大值设备号的设备后，再按“确认”键，将提示“操作处理失败”。

= 通讯设备、从机定义

通讯设备定义是指对控制器外接的火灾显示盘进行定义；从机设备定义是指对该控制器所在的GST网络的其它控制器进行定义。通讯设备、从机的设备定义操作与外部设备定义相同，只是不需对“键值”、“特性”进行定义。

2. 设备继承定义

设备继承定义是将已经定义的设备信息从系统内调出，可对设备定义进行修改。

例如：已经定义032号外部设备是二次码为082006的光电感烟探测器；033号外部设备是二次码为082008用于启动喷淋泵的模块，且其对应的手动盘键号为16号，现进行设备继承定义操作：

² 选择设备继承定义的外部设备定义项，输入原码为032后按确认键，液晶屏显示的是二次码为082006的光电感烟探测器的信息。

² 按两次“确认”键后，液晶屏显示的是原码为033、二次码为082008用于启动喷淋泵的模块的信息（见图6-12）。



















图6-12

注：进行设备定义时，如定义的用户码已经存在，将提示操作处理失败。

一.4.3 现场设备的定义实例























图6-13

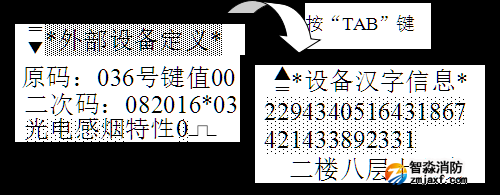

上例中定义的是一个第二楼区第八层楼16号房间的光电感烟探测器，它的原码为36号。

对于智能型探测器，只需选择与其传感器相对应的设备类型，例如欲定义37号智能光电感烟探测器，其设备类型一项应输入03（光电感烟）如图6-14所示。















图6-14

注意：定义智能型探测器后，必须对其进行重新注册，系统将在注册过程中判定所连接的探测器是否为智能型。

一.4.4 分区分层方式火灾显示盘定义实例

本控制器既可与我公司生产的数码式火灾显示盘相连，也可与液晶式火灾显示盘相连。控制器与火灾显示盘之间的连接采用标准RS－485接口，控制器主板提供了一个标准通讯回路，最多可接64台火灾显示盘。

火灾显示盘共有四种显示方法：全显、区内显示、三层显示和单层显示方式，由该火灾显示盘的用户编码的第四位数字来设定：

0：全显方式，显示本控制器探测到的所有火警信息。

1：楼区显示，显示火灾显示盘所在楼区的火警信息。

2：三层显示，显示楼区内火灾显示盘所在楼层和上下相邻楼层的火警信息。

3．单层显示，显示楼区内火灾显示盘所在楼层的火警信息。

我们假定16号火灾显示盘位于二号楼第八层楼上，我们要求它进行单层显示，其定义如图6-15。















图6-15

我公司生产的火灾显示盘的自身编码范围是1-63，对每台火灾显示盘在使用前都应该进行定义。

一.4.5 手动消防启动盘控制一般性设备的定义实例

例：原码为112号的控制模块用于控制位于第三楼区第二层的排烟机的启动，现将其用户编码设定为032072号，并由手动消防启动盘的2号键直接控制。因为排烟机带有启动自锁功能，所以控制模块给出一个脉冲控制信号，即可完成排烟机的启动，故其设备特性设置应为脉冲方式。具体设备定义操作见图6-16。















图6-16

一.4.6 手动消防启动盘控制气体灭火设备启动定义实例





















图6-17

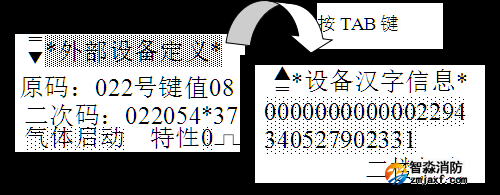

为保障气体喷洒设备受到控制器专门为它们提供的可靠性保护，总线制钢瓶驱动盘的启动点、停动点二个控制码必须对应定义成“气体启动”、“气体停动”类，并且都应该设成持续型控制输出。另外为方便在中控室对气体设备进行控制，可以将“气体启动”和“气体停动”点分别定义对应的手动键。本例为二楼机房的气体灭火启动设备的定义实例，按下手动消防启动盘的对应按键，控制器即可发出启动气体灭火设备的命令。

一.5 自动联动公式的编辑方法

一.5.1 联动公式的格式

联动公式是用来定义系统中报警信息与被控设备间联动关系的逻辑表达式。当系统中的探测设备报警或被控设备的状态发生变化时，控制器可按照这些逻辑表达式自动对被控设备执行“立即启动”、“延时启动” 或“立即停动”操作。本系统联动公式由等号分成前后两部分，前面为条件，由用户编码、设备类型及关系运算符组成；后面为被联动的设备，由用户编码、设备类型及延时启动时间组成。

例一 ：01001103 + 02001103 = 01001213 00 01001319 10

表示：当010011号光电感烟探测器或020011号光电感烟探测器报警时，010012 号讯响器立即启动，010013号排烟机延时10秒启动。

例二 ：01001103 + 02001103 = ´ 01205521 00

表示：当010011号光电感烟探测器或020011号光电感烟探测器报警时，012055号新风机立即停动。

注意：

² 联动公式中的等号有四种表达方式，分别为“=”、“= =”、“=´”、“= =´”。 若联动公式中的等号为“=”， 联动条件满足时，控制点只有在“全部自动”的状态下才可进行联动操作（“=”为联动启动；“=´”为联动停动）；若联动公式中的等号为“= =”， 联动条件满足时，控制点在“部分自动”及“全部自动”状态下均可进行联动操作（“= =”为联动启动；“= =´”为联动停动）。等号前后的设备都要求由用户编码和设备类型构成，类型不能缺省。关系符号有“与”、“或”两种，其中“+”代表“或”，“×”代表“与”。等号后面的联动设备的延时时间为0—99秒，不可缺省，若无延时需输入“00”来表示，且联动停动操作的延时时间必须为0秒。

² 联动公式中允许有通配符，用“*”表示，可代替0－9之间的任何数字。通配符既可出现在公式的条件部分，也可出现在联动部分。通配符的运用可合理简
