GST海湾智慧消防物联网系统严格依据已实施的GB50440-2007《城市消防远程监控系统技术规范》、GB16806-2006《消防联动控制系统-传输设备》和GB26875-2011《城市消防远程监控系统》，结合国外多个国家在建立和应用城市火灾自动报警联网监控管理系统方面的成功经验而研制开发。系统设计思想满足公安部61号令、73号令和公安部消防局《建筑消防设施及火灾报警远程监控系统技术论证和推广应用座会纪要》通知的要求。

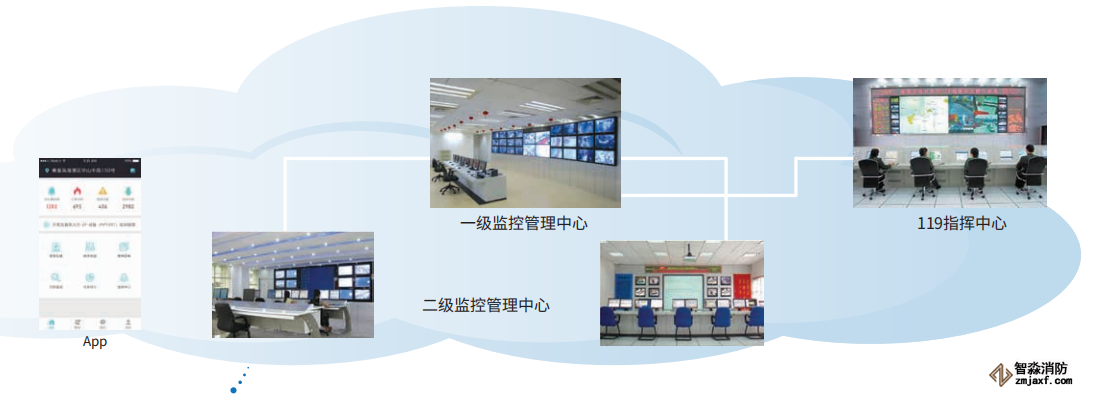

GST智慧消防物联网系统框架及组成

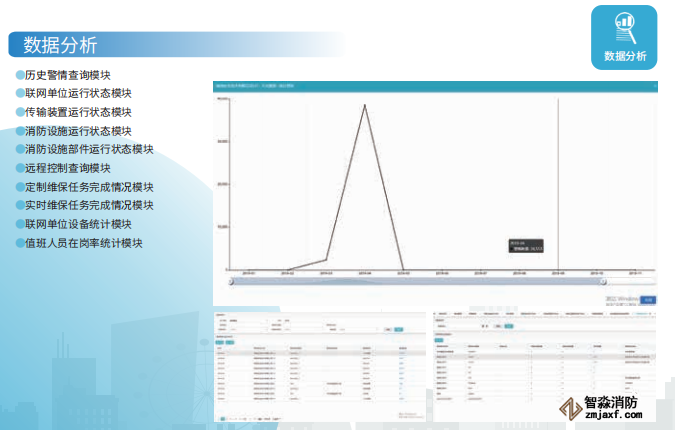

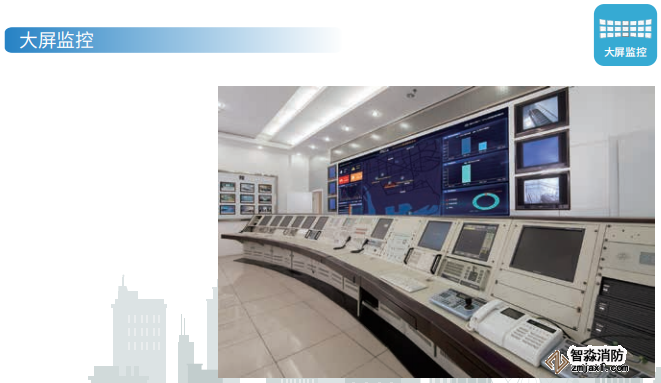

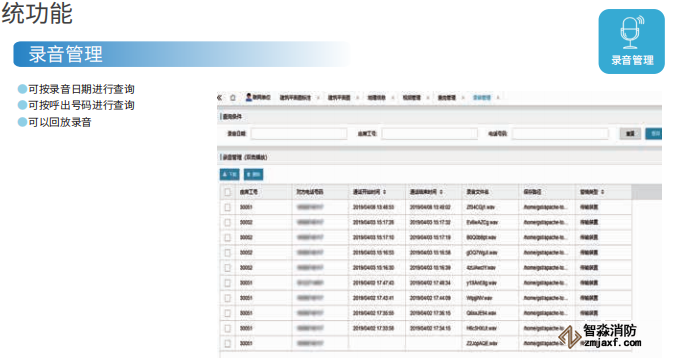

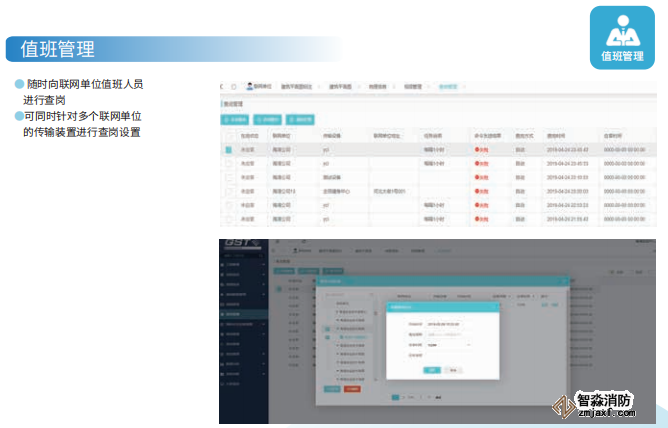

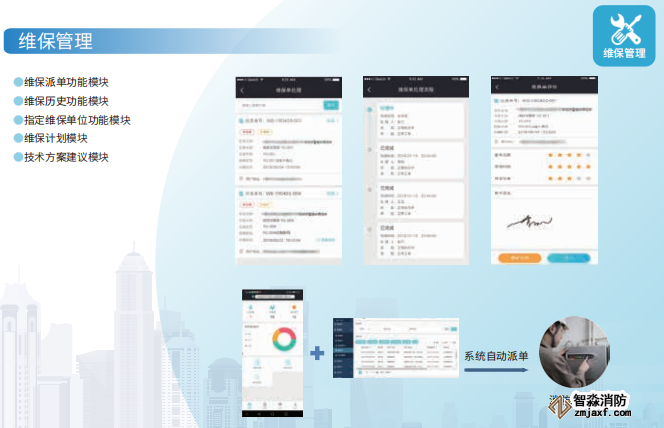

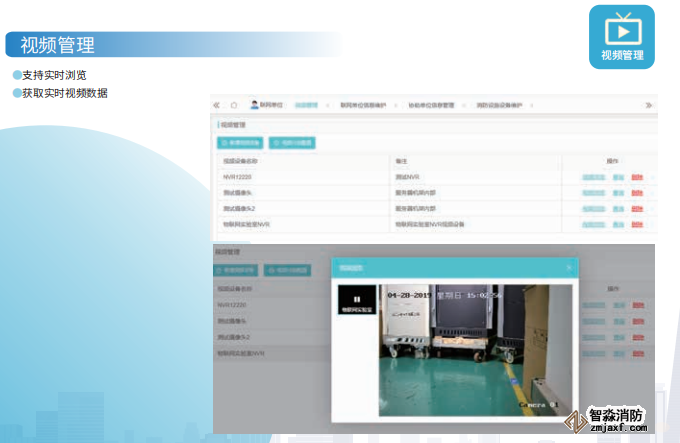

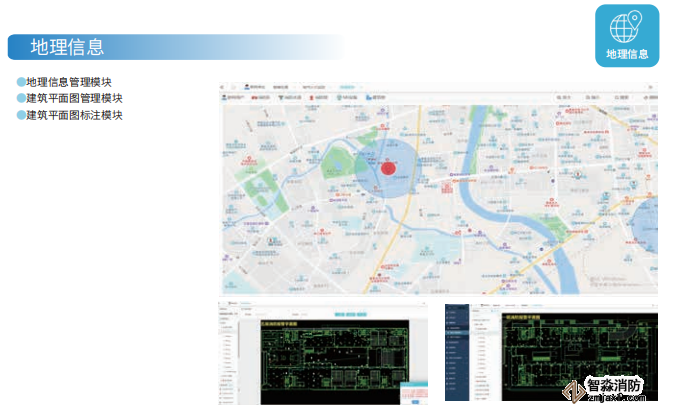

GST智慧消防物联网系统监控中心系统软件系统功能
海湾JB-QB-GST100火灾报警控制器（联网）
系统优势

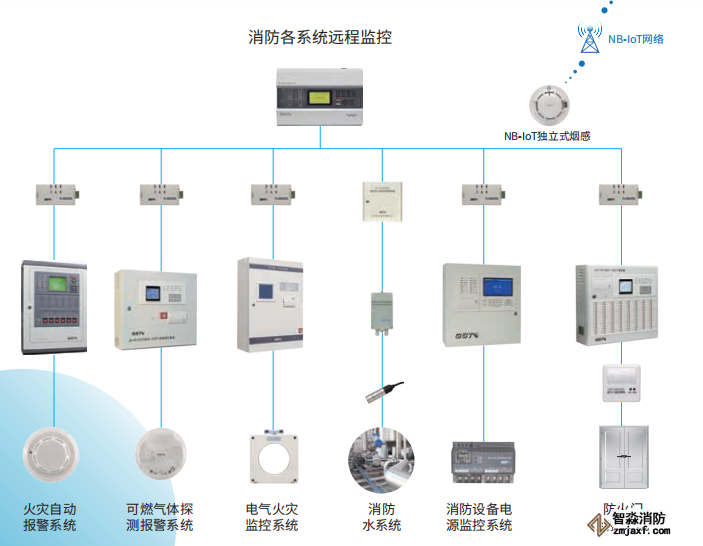

GST智慧消防物联网系统框架及组成

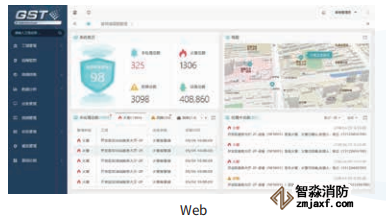

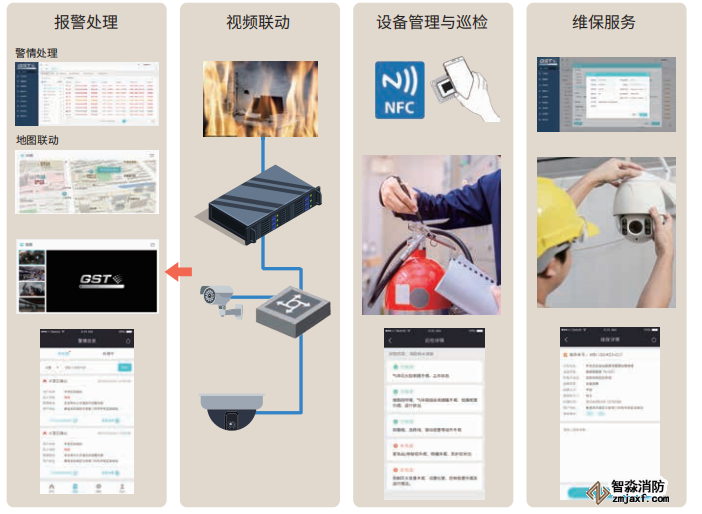

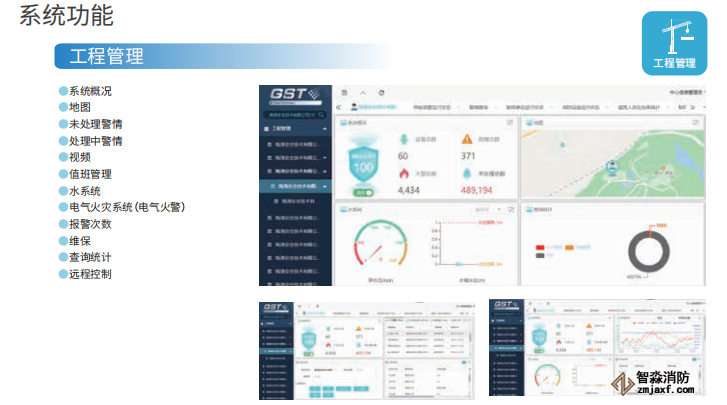

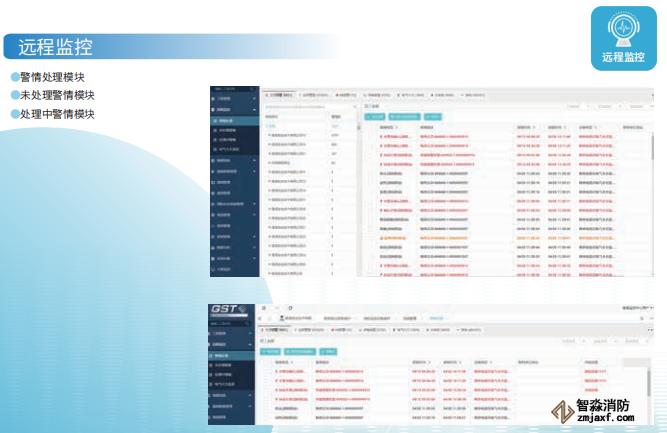

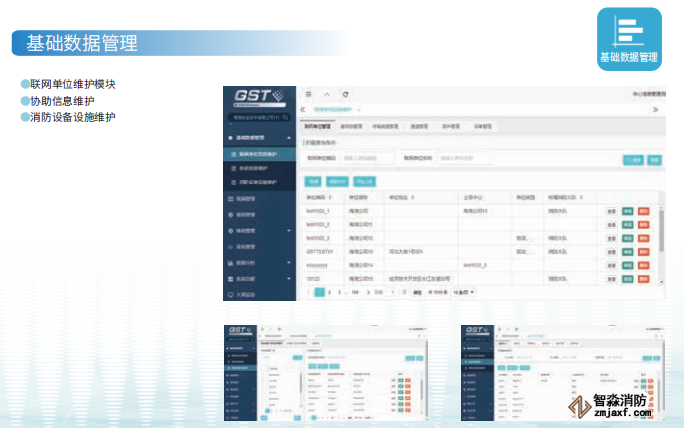

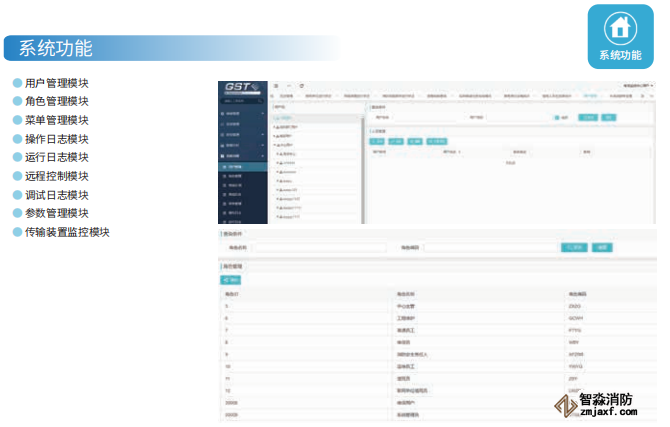

GST智慧消防物联网系统监控中心系统软件系统功能
主要硬件设备
海湾JK-TX-GSTN6100传输设备、用户信息传输装置
海湾JK-TX-GSTN6100传输设备、用户信息传输装置
● 产品设计满足双国标要求(GB26875.1-2011、GB16806-2006)，双3C认证
● 多种通讯方式：网线和无线4G全网通，可单独使用也可同时使用并互为备份
● 壁挂式结构维护便捷，模块化设计配置灵活
● 高端品质工业设计，流线外观，精致时尚
● 提供RS232、RS485、开关量等多种接口，采用并行数据处理机可接收打印机信息
● 主板与控制器接口均采用32位工业级ARM微处理器设计
● 火警具有最高的优先级别，提供多种火警确认方式
● 值班人员可主动上传在岗状态，也可随机接收查询值班状态
● 提供视频联动接口，提供其它联动信号
● 实时检测通讯线路，线路故障现场报警并记录
● 大屏幕液晶显示
● 支持键盘、串口和远程遥控编程操作
● 黑匣子存储各类事件信息，存储报警过程
● 自动与监控中心对时
● 以短信方式发送警情
● 适用范围：已安装建筑消防设施的防火单位
海湾JB-QB-GST100火灾报警控制器（联网）
● 采用二总线设计，探测点可达128点
● 具有火灾自动报警控制器现场报警和联网报警双重功能，
实时传送控制器的多种事件
● 自动判断警情性质，火警优先
● 自动报名，接受中心查询
● 实时监测通信线路，线路故障自动提示
● 主备电自动切换及备电充、放电保护
● 适用范围：探测点数小于128个点的中小型重点防火单位
海湾JK-TX-GST6000D传输设备
● 依据GB16806-2006《消防联动控制系统》和GB26875-2011《城市消防远程监控系统》技术规范相关要求设计
● 满足 GB16806-2006《消防联动控制系统》3C标准
● 提供RS232、RS485、开关量等多种接口，采用并行数据处理机可接收打印机信息
● 多种通讯方式：网线和无线4G全网通，可单独使用也可同时使用并互为备份
● 采用32位工业级ARM微处理器设计
● 火警具有最高的优先级别，提供多种火警确认方式
● 随机查询值班人员在岗状态
● 提供视频联动接口，提供其它联动信号
● 实时检测通讯线路，线路故障现场报警并记录
● 大屏幕液晶显示
● 支持键盘、串口和远程遥控编程操作
● 黑匣子存储各类事件信息，存储报警过程
● 自动与监控中心对时
● 适用范围：已安装建筑消防设施的防火单位
海湾JK-TX-GSTCZH001串行数据转换器
● 消防系统联网中重要的接口数据转换设备
● 用于连接具有RS485、RS232或TTL电平接口的消防设备
● 将接收到的数据转换成CAN接口数据传给传输设备/用户信息传输装置
海湾JK-TX-GSTSZH001消防给水系统数据转换器
● 与传输设备/用户信息传输装置配合使用
● 与消防给水系统模拟量采集器、开关量输入模块总线通讯
● 可实现对液位和压力数据及设备启停信号的采集
● 通过传输设备/用户信息传输装置将采集的数据传输至智慧消防物联网系统
● 壁挂式安装
海湾压力变送器
● 测量介质：与不锈钢兼容的气体和液体
● 测量范围：0～2.5Mpa
● 压力类型：表压
● 过载压力：2倍量程压力
● 破坏压力：3倍量程压力
● 供 电：24VDC
● 输出信号：4～20mA
● 综合精度：±0.5%FS
● 零点温度误差：±0.2%FS/10℃
● 满量程温度误差：±0.2%FS/10℃
● 补偿温度：0～70℃
● 工作温度：-20～85℃
● 绝缘电阻：≥500MΩ
● 螺纹接口：M20×1.5
● 电气接口：PG防水直引
● 防护等级：IP67
● 电 缆：PVC电缆，长度2 米
● 接线定义： 红：电源正；黑：输出正
海湾JK-TX-GSTSMC002G消防给水系统模拟量采集器（隔离型）
● 采集消防给水系统中压力/液位传感器输出的模拟量信号
● 通过消防给水系统数据转换器，可以将消防给水系统中的压力/液位 数据传输至智慧消防物联网系统
● 内置总线隔离器，自动隔离短路的总线设备，保证之前的设备继续稳定工作
● 电子编码器编码，防护等级IP65，潮湿环境下可稳定运行
海湾液位变送器
● 测量范围：0～5MH2O
● 供电电源：24VDC
● 输出信号：4～20mA
● 静态精度：±0.5%FS
● 零位输出偏置：≤±0.25%FS
● 满量程输出偏置：≤±0.25%FS
● 长期稳定性：< ±0.15%FS/年
● 工作温度范围：－30～85℃(非凝结)
● 补偿温度范围：0～70℃
● 储存温度范围：－40～85℃
● 绝缘电阻：≥500MΩ
● 材 质：与介质接触部分采用316L不锈钢
● 测量介质：与316L 不锈钢兼容的气体和液体
● 电气连接：聚氨酯护套直引
● 防护等级：IP68
● 电 缆：聚氨酯导气电缆，长度6 米
● 接线定义：红：电源正；黑：输出正
海湾JK-TX-GST040/016并行数据处理机
海湾JK-TX-GST040/016并行数据处理机是实现消防联网工程的重要接口模块，采用ARM技术，适应热敏打印机的速度快、数据量大等特点，运行稳定，抗干扰能力强。
该设备能够把火灾报警控制器的打印机接口的并行数据转换成串行数据提供给传输设备，从而实现对火灾报警系统的联网监控，并行数据处理机有功耗低、体积小、安装简便等特点。
● 工作电压：DC5V或DC12V
● 工作电流：≤150mA
● 数据采集接口：26针并行打印机接口
● 数据输出接口：RS232或RS485可选择
● 使用环境：温度：0℃～40℃；相对湿度≤95%，不结露
