常见几款B型吸顶应急灯接线图

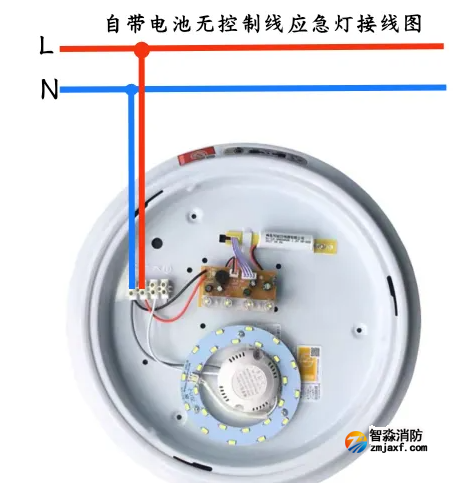

自带电池吸顶应急灯

自带电池吸顶应急灯，平时接正常照明线给应急灯充电，不兼通道、梯梯间照明，只在正常照明电源断电后吸顶应急灯转为应急灯电池供电。

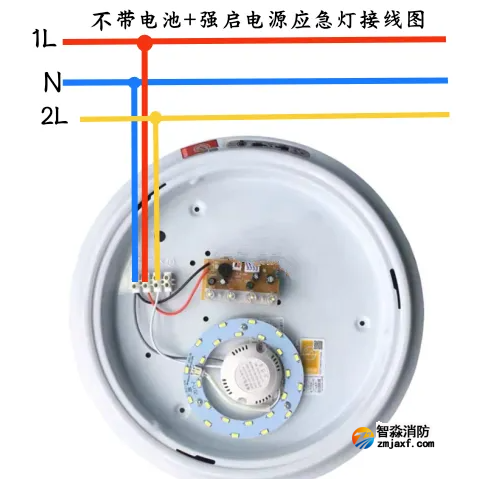

不带电池+双电源线吸顶应急灯

常见消防控制室、消防泵房等特殊用电照明用电，由双电源互投箱供电。一路正常照明供电，一路应急电源。

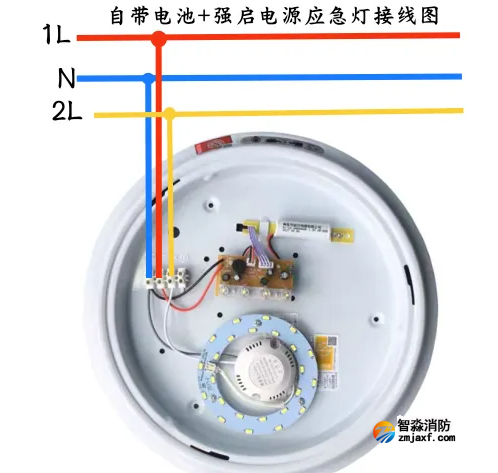

自带电池+双电源线吸顶应急灯

由双电源互投箱供电，一路正常照明供电，一路应急电源，当两路电源都不能供电时转入电池供电。

集电集控应急灯

集电集控应急灯不带电池，由EPS应急电源集中电源集中控制。

集电集控+开关控制应急灯

平时由正常照明供电，兼通道、梯梯间照明，火灾时正常照明断电转入应急电源供电。
