一套光纤入户FTTH工程方案模板，包含施工方案

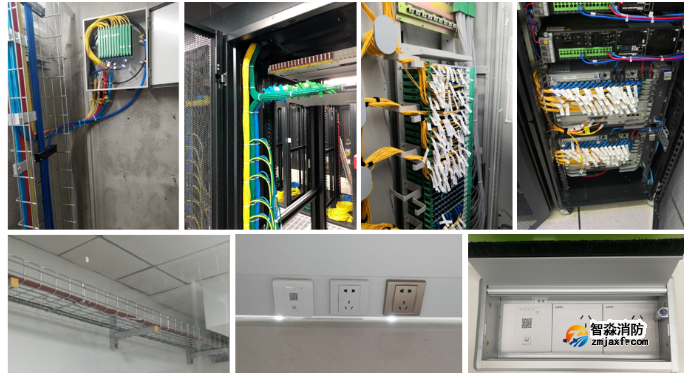

一、设计说明

1.概述

为严格落实光纤到户国家标准强制性条款，某某置业发展有限公司为按照光纤到户国家标准要求，设计满足多家电信业务经营者平等接入、用户可自由选择电信业务经营者的要求，为某东原某项目东区1-5、西区6组团搭建FTTH通信网络。

1.1工程概况

某东原某项目位于，该项目全部为别墅，主要以高端用户为主，本次工程拟用FTTH方式覆盖，共522户。

本工程拟通过GPON技术解决某东原某用户的语音及数据业务需求。某东原某属于高档别墅住宅小区，适用于FTTH的建设模式。

本工程覆盖区域共有522户别墅住宅。

主干光缆施工（运营商负责）：由电信、联通、移动3家运营商负责将主干光缆敷设到某东二期车库2-1弱电机房。不在本次设计范围内

配线光缆施工：东二期车库2-1弱电机房新增2台576芯ODF，由机房ODF呈星形状敷设光缆至各分线箱，具体分线箱位置如下：

24芯光纤分配箱1：东一期9号住宅旁。

24芯光纤分配箱2：东一期30号住宅旁。

24芯光纤分配箱3：东一期39号住宅旁。

24芯光纤分配箱4：东一期74号住宅旁。

24芯光纤分配箱5：东一期83号住宅旁。

24芯光纤分配箱6：东一期116号住宅旁。

24芯光纤分配箱7：东一期123号住宅旁。

24芯光纤分配箱8：东一期156号住宅旁。

24芯光纤分配箱9：东一期162号住宅旁。

24芯光纤分配箱10：东一期194号住宅旁。

24芯光纤分配箱11：东二期6号住宅旁。

24芯光纤分配箱12：东二期40号住宅旁。

24芯光纤分配箱13：东二期74号住宅旁。

24芯光纤分配箱14：东二期86号住宅旁。

24芯光纤分配箱15：东二期118号住宅旁。

24芯光纤分配箱16：东二期130号住宅旁。

24芯光纤分配箱17：东二期146号住宅旁。

24芯光纤分配箱18：东二期198号住宅旁。

24芯光纤分配箱19：东二期210号住宅旁。

24芯光纤分配箱20：东二期221号住宅旁。

24芯光纤分配箱21：东二期231号住宅旁。

24芯光纤分配箱22：东二期255号住宅旁。

24芯光纤分配箱23：东二期285号住宅旁。

24芯光纤分配箱24：东二期265号住宅旁。

48芯光纤分配箱25：西三期六组团21号住宅旁。

综合布线施工：从各光纤分配箱呈星行敷设皮线光缆至各户并预留。

本设计为2019年某东原某项目东区1-5、西区6组团光纤到户工程一阶段设

1.2设计依据

(1)城乡建设部发布《住宅区和住宅建筑内光纤到户通信设施工程设计规范》GB50846-2012

(2)《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》GB50847-2012

1.3设计编册

本工程设计文件以单一项目委托为编册单位，按一阶段设计编制。

1.4工程设计的内容和分工

(1)设计内容范围

本工程FTTH线路工程部分包括：光缆线路的敷设与防护设计。

本工程FTTH设备安装工程部分包括：机房ODF安装、光纤分配箱安装、电力缆的布放等。

本工程FTTH综合布线部分包括：皮线光缆的施工与防护设计。

(2)各专业设计分工

设计分工：某东原某机房光纤分配架（ODF）、某东原某分纤箱（ONU）为界，某东原某机房ODF至分纤箱为配线光缆；分纤箱至各用户信息点为综合布线；ODF架以内的光纤跳线、光分路器安装、ODF架以外的主干光缆、光纤跳线均由各运营商负责，不在本次设计范围内。

1.5主要工程量

表1.5：           主要工程量表

2.工程建设方案

2.1现有基础网络资源分析

2.1.1机房及设备资源情况

本工程涉及机房为某东一期消防室旁弱电机房，该新建机房新增2台576芯ODF。本工程需采用地下室桥架敷设光缆到光纤分配箱，再由光纤分配箱敷设皮线光缆到用户弱电箱内的方式覆盖该小区。

2.1.2线路资源情况

该小区522户住宅100%覆盖，运营商只需将主干光缆敷设至小区机房，在机房ODF内进行跳纤即可满足本次光路需求。

2.2光配线网络建设方案

主干光缆及跳纤路由由各运营商负责，统一接入小区内机房ODF，采用一级分光集中放置的方式，光分路器（1:64）集中设置在小区新建机房ODF内。

所选定的光缆线路总体路由，配线光缆以小区内新建ODF为中心呈星型方式沿地下室桥架至各个分纤盒。

2.3设备网络建设方案

2.3.1建设方案

本工程共有522户，考虑到各家运营商接入能力，机房内配置2台ODF。

根据小区综合布线方案，在地下室挂式分纤盒，采用皮线光缆进行用户接入，总共需配置24芯分纤盒24台，48芯分纤盒1台。

2.3.2 光纤分配箱安装位置及用户统计

24芯光纤分配箱1：东一期9号住宅旁。

24芯光纤分配箱2：东一期30号住宅旁。

24芯光纤分配箱3：东一期39号住宅旁。

24芯光纤分配箱4：东一期74号住宅旁。

24芯光纤分配箱5：东一期83号住宅旁。

24芯光纤分配箱6：东一期116号住宅旁。

24芯光纤分配箱7：东一期123号住宅旁。

24芯光纤分配箱8：东一期156号住宅旁。

24芯光纤分配箱9：东一期162号住宅旁。

24芯光纤分配箱10：东一期194号住宅旁。

24芯光纤分配箱11：东二期6号住宅旁。

24芯光纤分配箱12：东二期40号住宅旁。

24芯光纤分配箱13：东二期74号住宅旁。

24芯光纤分配箱14：东二期86号住宅旁。

24芯光纤分配箱15：东二期118号住宅旁。

24芯光纤分配箱16：东二期130号住宅旁。

24芯光纤分配箱17：东二期146号住宅旁。

24芯光纤分配箱18：东二期198号住宅旁。

24芯光纤分配箱19：东二期210号住宅旁。

24芯光纤分配箱20：东二期221号住宅旁。

24芯光纤分配箱21：东二期231号住宅旁。

24芯光纤分配箱22：东二期255号住宅旁。

24芯光纤分配箱23：东二期285号住宅旁。

24芯光纤分配箱24：东二期265号住宅旁。

48芯光纤分配箱25：西三期六组团21号住宅旁。

用户数量按照100%进行覆盖，即522户

2.3.3主要设备配置

表2.3.3：          新增设备配置表

2.3.4信令方式

由各运营商进行设计负责。

2.3.5编号方式

由各运营商进行设计负责。

2.3.6网络管理系统

由各运营商进行设计负责。

3.主要设计标准和技术措施

3.1光缆的主要技术指标

3.1.1、入户线光缆

本工程室内入户光缆采用G657A型皮线光缆，具有光缆直径小、重量轻；弯曲半径小、抗拉、抗扰、抗侧压性能好；全非金属，具有较好的低烟无卤阻燃特性；开剥方便，易敷设，便于楼内穿管布放。

表3.1.1：            主要性能

3.1.2、用户光缆

【根据系统传输要求提出本工程光纤与光缆的技术指标】

（1）本工程使用的光纤均为ITU-TG.652D光纤。

（2）光纤的标称工作波长为1310nm和1550nm。

（3）模场直径

1310nm窗口的模场直径：9.3μm±0.5μm

1550nm窗口的模场直径：10.5μm±1μm

（4）包层直径

标称值：125±1μm

（5）纤芯/包层同心度偏差：不大于0.8μm

（6）包层不圆度：小于1.0%

（7）截止波长

λсс（在20米光缆+2米光纤上测试）：<1270nm

λс（在2米光纤上测试）：1100<λс<1280nm

（8）衰减系数

在1310nm窗口最大衰减系数：≤0.36dB/Km

在1550nm窗口最大衰减系数：≤0.22dB/Km

（9）光纤的弯曲特性

以37.5mm的弯曲半径松绕100圈后，1550nm窗口衰减的增加值应小于0.05dB。

（10）色散

零色散波长范围为1300—1324nm。

最大零色散点斜率不大于0.093ps/（nm·Km）。

在1287—1330nm范围内色散不大于3.5ps/ Km·nm。

在1270—1340nm范围内色散不大于5.3ps/ Km·nm。

在1480—1580nm范围内色散不大于20ps/ Km·nm。

（11）拉力筛选试验

成缆前的一次涂覆光纤必须全部经过拉力筛选试验，试验的拉力不小于6N，加力时间不小于1秒。

（12）光纤着色应优先采用UV处理法。其颜色应不迁染、不褪色。

光纤的温度特性：在-30℃～+50℃范围内，光纤的附加损耗不大于0.1dB/Km，并具有可逆性。

（13）光缆

a、缆芯

缆芯应为层绞式松管结构，金属（或非金属）加强芯。芯管及外护套须采用高密度聚乙烯材料，缆芯内包括松套管内应全部填充石油膏，油膏应保证-20℃时不固化，+70℃时不滴流。光缆内不带铜线对。

b、护层结构

管道、架空光缆：双面涂塑铝带或钢带+PE外护层

直埋光缆：

聚乙烯内护层+双面涂塑皱纹钢带+聚乙烯外护层

外PE护套的厚度为：标称值：≥2.0nm

               平均值：≥1.9nm

               最小值：≥1.8nm

内PE护套的厚度为：≥1.0nm

PE护套表面应光滑平整，无气泡。

钢带或铝带搭接的宽度应大于：5mm（层绞式）；3mm（束管式）。

LAP护层中铝带或双面涂塑钢带与聚乙烯护套之间的粘接强度应不小于1.4N/mm；搭接处钢带与钢带之间及铝带之间的粘接撕裂强度应不小于1.4N/mm。

铝带厚度≥0.15mm

钢带厚度≥0.15mm

涂塑层厚度≥0.05mm（每边）

   c、光缆的机械性能

光缆的机械性能应符合下表要求。

表3.1.2：          光缆的机械性能要求

光缆在承受短期允许的张力或侧压力解除后，光纤衰减不应变化；光缆在承受长期允许的张力或侧压力时，光纤衰减不应变化；光缆在承受短期允许张力情况下，光纤延伸率应不大于0.2%；光缆在承受长期允许侧压力情况下，光缆延伸率应不大于0.2%，光纤不应有改变。

光缆中的金属护层对地的绝缘电阻大于2000MΩ·Km。

3.2光分路器主要技术指标

采用平面光波导PLC光分路器，要求必须工作在1260～1360nm、1480～1600nm波长范围内，适用温度范围：工作温度－40～＋85℃。储存及运输为－40～＋85℃。

光分路单元的插入损耗、均匀性、方向性、回波损耗、偏振相关损耗(PDL)等性能应符合国家标准或行业标准的相关规定，下表给出了光分路单元性能指标要求（针对均匀分光）。

表3.2：          光分路器光电性能要求

3.3光缆线路施工验收指标

ODN网络光通道衰减要求

OLT至ONU最大光衰减值A应不大于OLT最小光发射功率-ONU最低接收灵敏度的差值K。

上行（ONU-OLT，1310nm）平均最小光发射功率在-1dB左右。

下行（OLT-ONU，1490nm）平均最小光发射功率在2dB左右。

K值范围：0～25dB

计算公式

全程总衰减A：

a 每公里平均衰减（dB/Km）

L 光缆长度（km）

s 光缆接续头（死接头）的平均衰减（dB）

h 光缆活动连接器（活接头）的平均插入衰减（dB）

b 光纤衰减富余度（一般设定为2dB）

f 光分路器插入衰耗

x 死接头的数目

y 活接头的数目

n 光分路器数目

全程光衰减计算公式：

A=14dB+7.214KmX0.35dB/Km+10X0.5dB+7X0.1dB+2X0.15dB+2dB

=23.48dB

计算结果应满足A<k要求。< span=""></k要求。<>

3.4光缆线路敷设安装标准

3.4.1一般要求

光缆的敷设安装除应满足下述规定外，下列要求。

(1)光缆布放端别

OLT、光交方向为A端，用户方向为B端。

(2)光缆配盘

光缆的单盘长度按设计配盘，按到货单盘光缆长度合理安排使用地段，使光缆接头数量最少，余出光缆最短。

(3)光缆布放要求

光缆布放的过程中及安装后，其所受张力、侧压力、曲率半径等不得超过单盘光缆主要技术性能的要求。

(4)布放光缆最小曲率半径要求

光缆敷设安装的最小曲率半径应符合表4.1.4的规定，其中D为光缆外径。

表3.4.1-1：     光缆允许的最小弯曲半径。

(5)光纤及光缆接续

a.配线光纤成端接续采用熔接法，并按色标纤序对接，不得接错。中继段内同一条光纤接头损耗的平均值应不大于0.08dB/个。

入户线光纤端接采用FAST-SC快速连接器，成端接头加连接器的最大衰耗应不大于0.50dB/个。

b.光缆预留

表3.4.1-2：     光缆接头（每一侧）预留长度

管道光缆每个人（手）孔中弯曲的预留长度为0.5～1.0m；局站内光缆可在进线室内预留长度不大于20m或按实际需要确定。

3.4.2管道光缆的敷设要求

(1)管道光缆一般按人工敷设方式考虑，有条件时也可采用机械牵引敷设。为了减少穿放光缆时的牵引张力，整盘光缆可由中间分别向两边布放，并在每个人（手）孔内安排施工人员做中间辅助牵引。

(2)由于光缆直径较细，为充分利用管道资源，光缆占用其中一根，余下部分留作备用。

(3)两人（手）孔间穿放的塑料子管不应有接头，数根子管的总等效外径不宜大于管孔内径的85%，同一条光缆在不同的管段内应尽量选择同一位置的子管穿放。光缆进出塑料管管口处采用PVC胶带封堵，空余子管用塞子封堵。

(4)塑料子管的颜色可采用全色谱，同一管孔内穿放的三根塑料子管无颜色区别时，应在子管端头处用不同颜色的PVC胶带作标记。

(5)光缆在水泥、陶瓷、钢铁或其他类似材质的管道中敷设时，应使用塑料子管以保护光缆。

(6)人（手）孔内的光缆应固定牢靠，并采用纵剖塑料软管保护；光缆应有醒目标志或光缆标牌。

(7)人（手）孔内光缆接头盒宜安装在常年积水水位以上的位置，采用保护托架或其他方法承托。

3.4.3室内光缆的敷设要求

(1)光缆在人（手）孔中作入楼引上时，宜采用钢管保护，钢管外径应不小于Φ50mm，拐弯角度应不小于600。

(2)多层住宅室内布放光缆宜采用暗管敷设方式，当室内未设暗管时，也可采用明敷线管（槽）的方式。

(3)高层住宅应采用竖井、线槽、暗管相结合的敷设方式，在竖井内安装垂直线槽或金属桥架连通整个大楼，用于布放所有垂直光缆，水平光缆采用暗管敷设至分纤箱。

(4)室内管内穿放光缆应先预置拉（牵引）线，拉线应是路由的全长。拉线与光缆的连接点应尽量平滑，应采取匀速拉线，以避免造成光缆的缠绕和损伤。牵引光缆的牵引力应不超过光缆允许的最大拉力，弯曲半径不应小于允许的光缆弯曲半径。

(5)线槽布放光缆时，光缆全部平行布放，不得与其他线缆扭绞在一起。线槽内光缆占用截面积不宜大于50%。当垂直光缆条数不超过20条时，可使用PVC线槽，超过以上条数，应使用金属线槽。

(6)在竖井中布放光缆时，为了减少光缆上的垂直负荷，应在一定间隔用扣带或缆夹固定在桥架或线槽上。

3.4.4局站光缆的敷设要求

(1)局站内光缆的布放应整齐美观，爬梯及走线架上的光缆应绑扎牢固，光缆在垂直上升段绑扎点间隔应不大于１m。

(2)进局站光缆在地下电缆进线室盘留，无电缆进线室的在局前人孔盘留。局内光缆采用阻燃胶带缠绕的防火措施。

(3)局站内光缆的所有金属构件和光纤配线架一同接局站内保护地。

3.5光缆线路防护及保护措施

管道光缆保护:

(1)穿放了光缆的塑料子管采用PVC胶带封堵，空余子管用塞子封堵。

(2)人(手)孔内的光缆除盘留部分外，全部用纵剖塑料软管保护，并加挂光缆标志牌或采用其他方法设置明显标志。

3.6.施工技术要求

施工要严格遵循“中华人民共和国通信行业标准信息产业部发布《本地通信线路工程验收规范》YD/T5138-2005。

(1)光缆在施工过程中必须严加保护，布放时严禁在地面上拖拉，严禁车轧、人踩、重物冲砸，严防铲伤、划伤、扭折、背扣等人为的损伤。

(2)施工中应严格遵守操作规程，加强对施工人员及普工的思想教育和管理，确保光缆护套、塑料管管壁的完整性和接头盒组装的严密性。在光缆接续之前务必再进行一次测试和检查，发现问题及时处理。

(3)施工时注意人身安全,严格按照施工规范进行施工。

3.7.传输指标要求

(1)用户接入点用户侧配线设备至家居配线箱光纤链路长度不大于300m时，光纤链路全程衰减不应超过0.4dB。

(2) 用户接入点用户侧配线设备至家居配线箱光纤链路长度大于300m时，光纤链路全程衰减限值可按下式计算：

以本工程最大光纤链路计算如下，光纤衰减常数α取值0.25dB/KM, 接头数量N为0时，最长长度L为1KM：

β=0.25*1+（0+2）*0.1

  =0.45dB

光纤衰减常数α取值0.25dB/KM, 接头数量N为1时，最长长度L为0.8KM：

β=0.25*0.8+（1+2）*0.1

  =0.5dB

4.其他需要说明的问题

Ø本工程施工过程中应严格执行安全操作规程，确保通信畅通和人身及已有设施的安全。

Ø用户端设备安装位置需参考综合布线设计图纸。

Ø用户端引电及接地需与开发商或物业充分协商后方可施工。

Ø工程竣工后，施工单位应做好竣工资料，送交建设单位，以便工程竣工验收及工程决算。

二、预算

1.预算编制说明

1.1概述

本预算为2019年某东原某项目东区1-5、西区6组团光纤到户工程一阶段设计预算，预算总投资为45.48万元人民币。
