消防工程施工质量典型问题及防治措施之火灾自动报警系统

问题描述

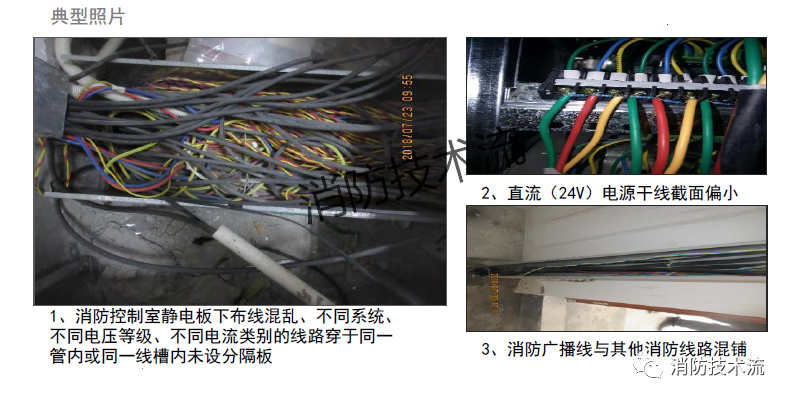

消防控制室布线系统缺陷

隐患影响

1、使得系统信号受到干扰；

2、直流（24V）电源干线截面偏小造成末端电压不够；

3、广播信号线会干扰消防信号线引起误报警。

纠正措施

1、不同电压等级线缆需要分线槽或电线管单独敷设，或更换带分隔板的线槽；

2、火灾自动报警系统DC24V电源总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-BV2×1.5mm2）或选用截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2）；

3、消防广播线单独设电线管或者更换带分隔板的线槽。

预防措施

1、施工前认真熟悉图纸，施工过程中加强巡查管理，布线时统筹安排，合理规划，按类别进行布线。不同系统、不同电压等级、不同电流类别的线路不能穿于同一管内，同一线槽敷设应加分隔板使得系统信号不受到干扰；

2、直流（24V）电源线路往往较长，必须按设计要求进行布线，必要时还应该计算最不利点的压降，选择合理的导线截面保障系统正常工作；

3、不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔，广播定阻定压是120V/120Ω ，信号线、报警电话都是30V以下，需要在线槽内加隔板或者线槽内单独穿管。

问题描述

不防火桥架、线槽盖板、明敷金属线管未刷防火涂料

隐患影响

1、钢制线槽在火灾时强度迅速下降，出现塑性变形，产生局部破坏，起不到保护管内线缆，延迟失效的的作用；

2、存在其它非消防人员维修保养过程中肆意移动和错误处置的隐患；

3、引起不能及时发现报警的探测器是哪一个，影响火警处置。

纠正措施

1、明敷的消防金属电线管表面补刷防火涂料；

2、将火灾自动报警模块用明装86底盒固定在模块箱内；

3、拆掉探测器和底座，指示灯指向主要出入口方向。

预防措施

1、明配钢管应排列整齐，固定点间距均匀，管卡与终端，弯头中点，电气器其或盒(箱)边缘的距离宜为150～500mm，消防线应采用金属管或金属线槽保护，并应在金属管采取防火保护措施，防火保护措施是在金属表面涂刷薄型防火涂料，其涂刷厚度应在2~7mm，一般涂刷两层；

2、模块或金属箱应单独设立支撑或固定，安装牢固，应采取防潮、防腐等措施；

3、探测器报警确认灯朝向主要入口方向。

问题描述

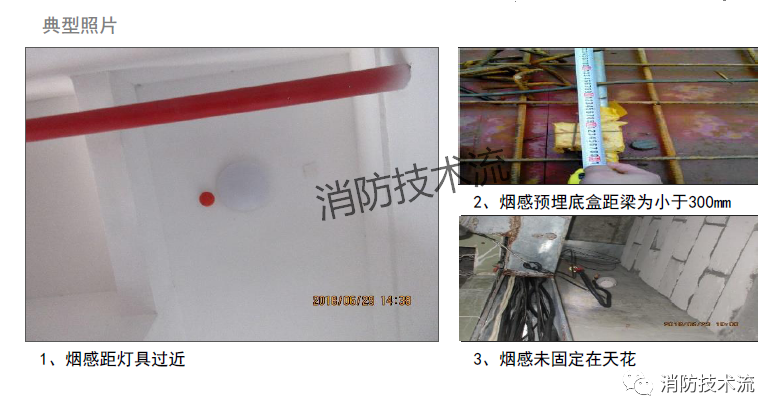

火灾探测器与柱、梁边、灯具、风口墙壁太近

隐患影响

1、引起感烟探测器误报警；

2、不满足规范要求，会引起感烟探测器误报；

3、引起感烟探测器误报警会不报警。

纠正措施

1、沿天花将吸顶灯或者烟感移位；

2、在预埋安装火灾探测器底盒时一定要核对图纸的尺寸，在距梁和墙大于500mm的位置预埋探测器底盒；

3、需固定在强弱电井天花上。

预防措施

1、点型探测器周围0.5m内，不应有遮挡物，探侧器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；

2、点型探测器至墙壁、梁边的水平距离，不应小于0.5m；

3、烟感探测器宜水平安装，当确需倾斜安装时，倾斜角不应大于45°，在宽度小于3m的室内或内走道顶棚安装时，宜居中，点型感温探测器的安装间距不应超过10m，点型感烟火灾探测器的安装间距不应超过15m，探测器至端墙的距离，不应大于安装间距的一半。
