室外消火栓设计流程

一、什么建筑需要设置室外消火栓

城镇（包括居住区、商业区、开发区、工业区等）应沿可通行消防车的街道设置市政消火栓系统。 民用建筑、厂房、仓库、储罐（区）和堆场周围应设置室外消火栓系统。（注：耐火等级不低于二级且建筑体积不大于3000m³的戊类厂房，居住区人数不超过500人且建筑层数不超过两层的居住区，可不设置室外消火栓系统。）

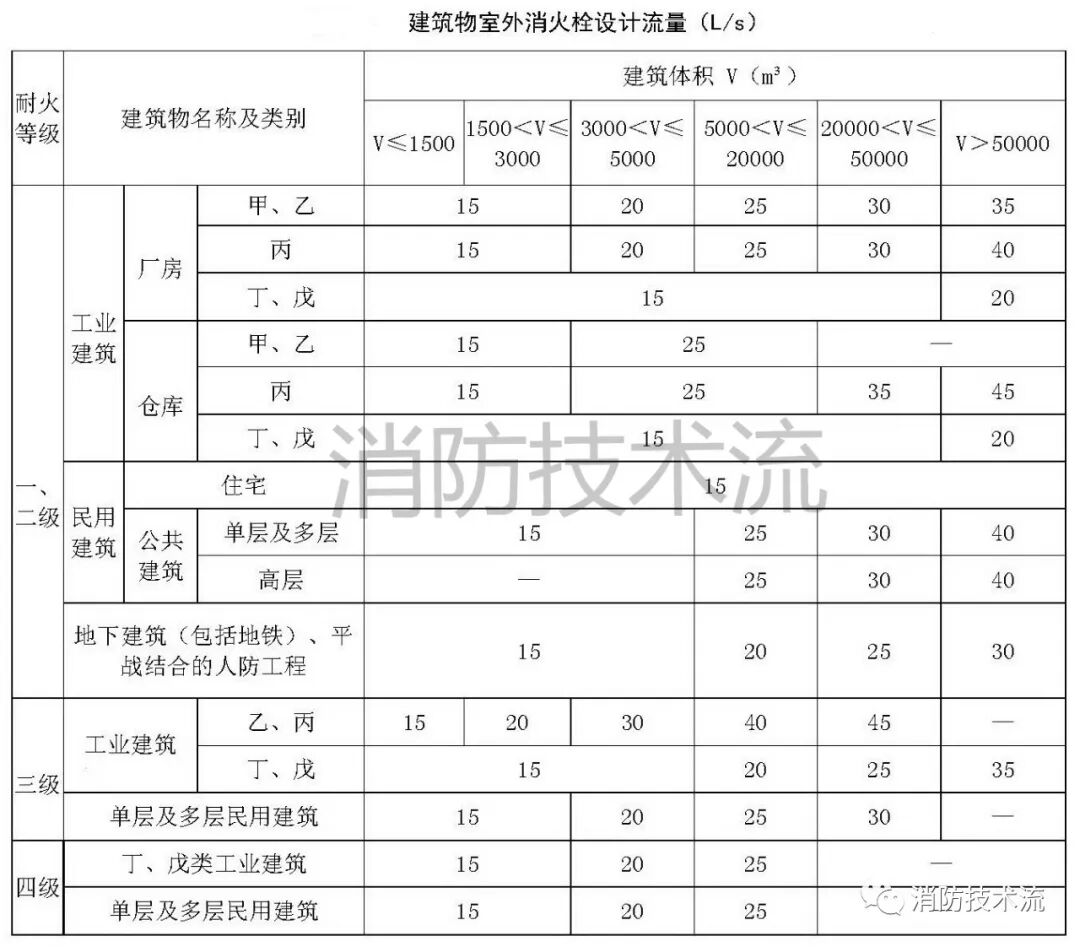

二、确定设计流量

建筑物室外消火栓设计流量，应根据建筑物的用途功能、体积、耐火等级、火灾危险性等因素综合分析确定。

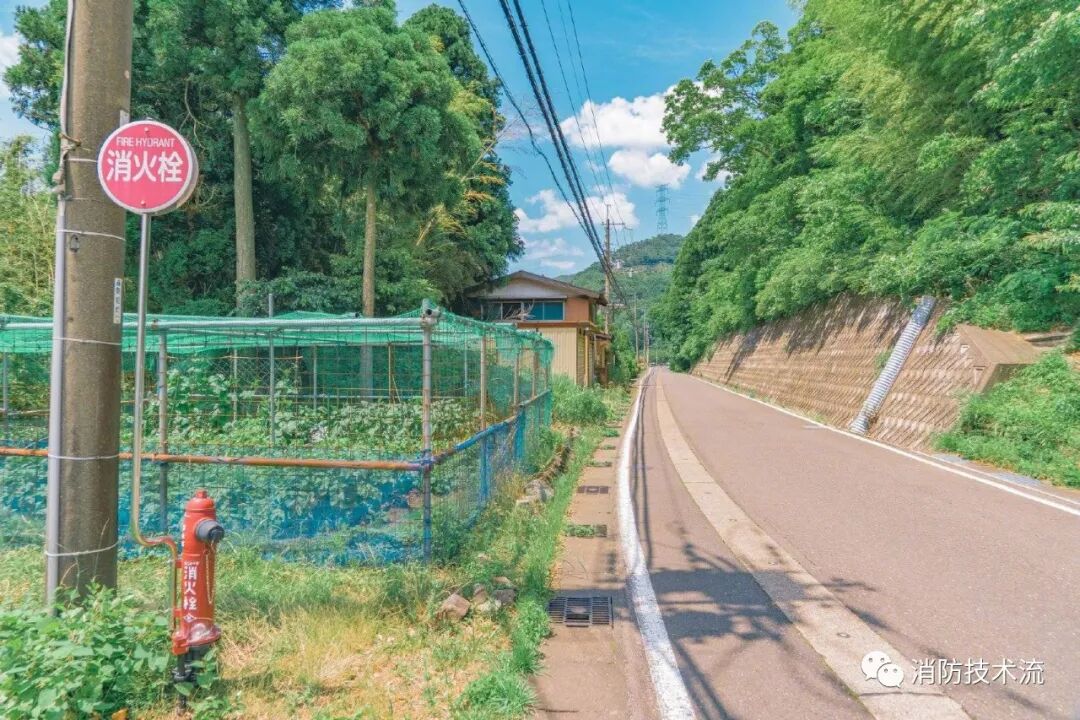

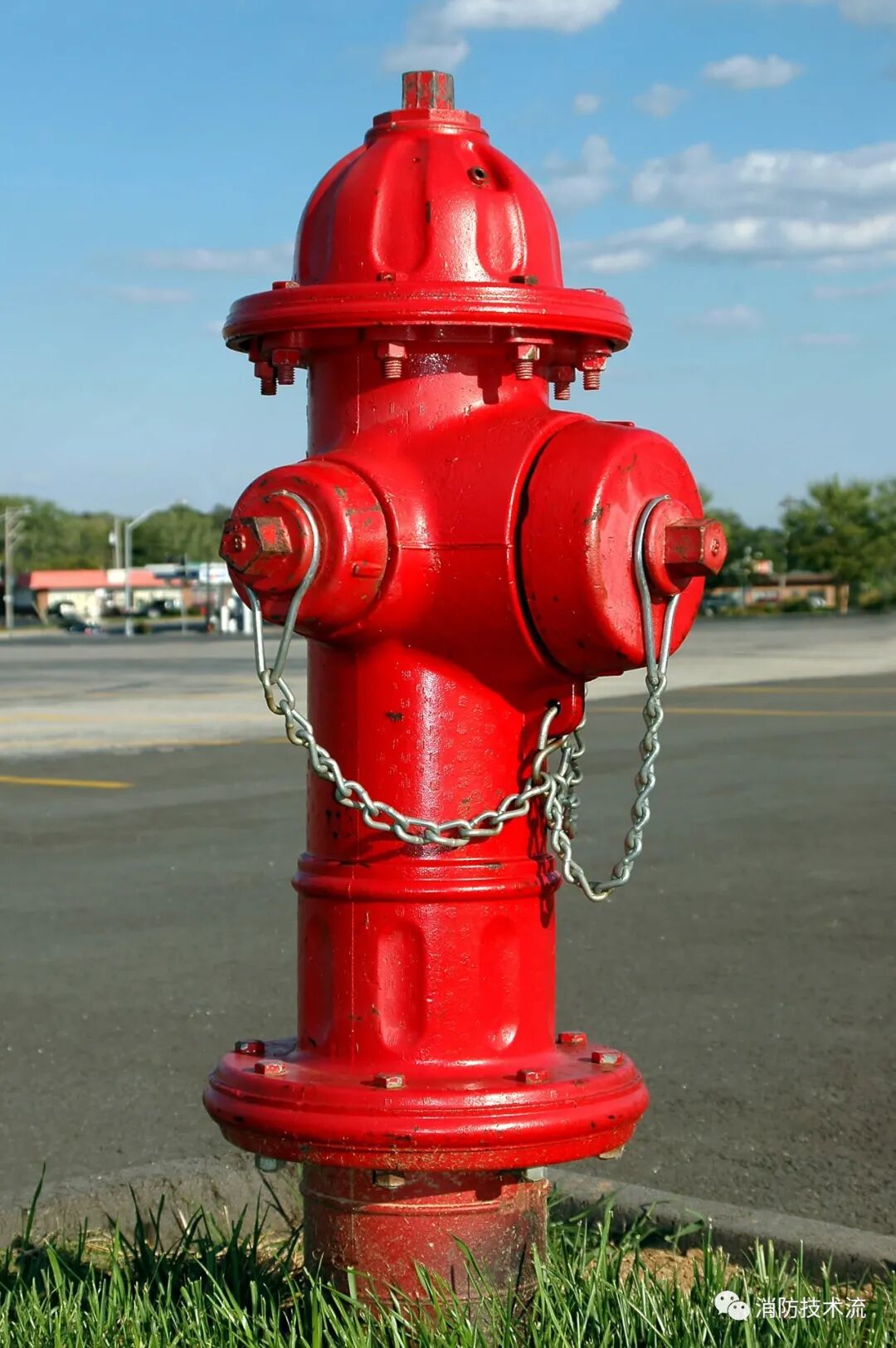

三、保护半径、设置位置、每个室外消火栓的流量

1、建筑室外消火栓的数量应根据室外消火栓设计流量和保护半径经计算确定，保护半径不应大于150.0m，每个室外消火栓的出流量宜按10L/s～15L/s计算。

2、室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧；建筑消防扑救面一侧的室外消火栓数量不宜少于2个。

3、停车场的室外消火栓宜沿停车场周边设置，且与最近一排汽车的距离不宜小于7m，距加油站或油库不宜小于15m。

4、人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口的距离不宜小于5m，并不宜大于40m。

5、工艺装置区等采用高压或临时高压消防给水系统的场所，其周围应设置室外消火栓，数量应根据设计流量经计算确定，且间距不应大于60.0m。当工艺装置区宽度大于120.0m时，宜在该装置区内的路边设置室外消火栓。

四、供水压力和流量

当市政给水管网设有市政消火栓时，其平时运行工作压力不应小于0.14MPa，火灾时水力最不利市政消火栓的出流量不应小于15L/s，且供水压力从地面算起不应小于0.10MPa。当市政给水不满足该条件时应设置增压设施及消防水池。

五、管道材质选型

1、埋地管道宜采用球墨铸铁管、钢丝网骨架塑料复合管和加强防腐的钢管等管材，室内外架空管道应采用热浸锌镀锌钢管等金属管材，并应按下列因素对管道的综合影响选择管材和设计管道：
  1）系统工作压力；
  2）覆土深度；
  3）土壤的性质；
  4）管道的耐腐蚀能力；
  5）可能受到土壤、建筑基础、机动车和铁路等其他附加荷载的影响；
  6）管道穿越伸缩缝和沉降缝。
2、埋地管道当系统工作压力不大于1.20MPa时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道；当系统工作压力大于1.20MPa 小于1.60MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管；当系统工作压力大于1.60MPa时，宜采用无缝钢管。钢管连接宜采用沟槽连接件（卡箍）和法兰，当采用沟槽连接件连接时，公称直径小于等于DN250的沟槽式管接头系统工作压力不应大于2.50MPa，公称直径大于或等于DN300的沟槽式管接头系统工作压力不应大于1.60MPa。

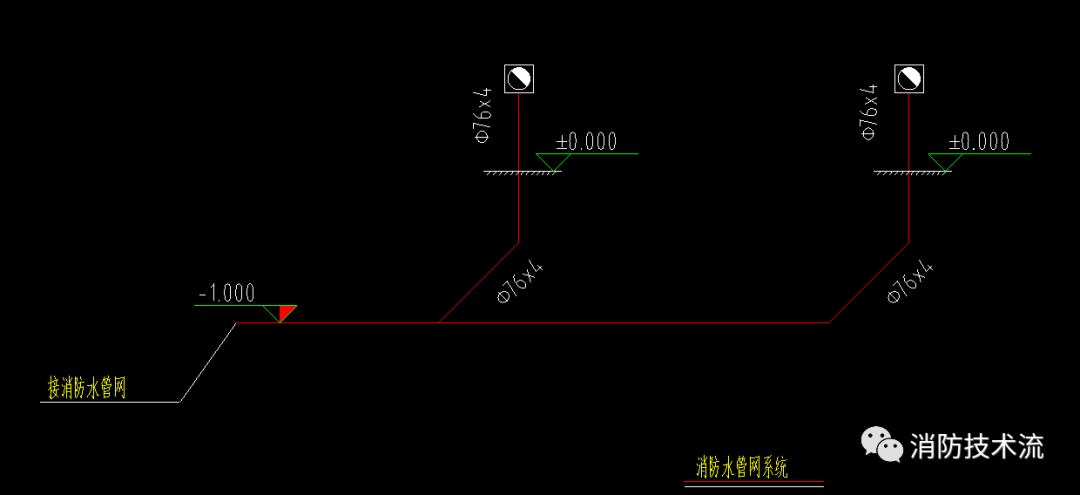

六、室外管道敷设埋深

埋地金属管道的管顶覆土应符合下列规定：
1 管道最小管顶覆土应按地面荷载、埋深荷载和冰冻线对管道的综合影响确定；
2 管道最小管顶覆土不应小于0.70m；但当在机动车道下时管道最小管顶覆土应经计算确定，并不宜小于0.90m；
3 管道最小管顶覆土应至少在冰冻线以下0.30m。

七、管网布置形式

室外消防给水管网应符合下列规定：
 1 室外消防给水采用两路消防供水时应采用环状管网，但当采用一路消防供水时可采用枝状管网（除建筑高度超过54m的住宅外，室外消火栓设计流量小于等于20L/s时可采用一路消防供水）；
 2 管道的直径应根据流量、流速和压力要求经计算确定，但不应小于 DN100；
 3 消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个；
 4 管道设计的其他要求应符合现行国家标准《室外给水设计规范》GB 50013的有关规定。

八、举例

某建筑为地上11层，地下1层，占地面积1700平方米，总建筑面积为21000平方米，高48米,为一类高层公共建筑，钢筋砼结构，耐火等级均为一级。

室外消火栓设计参数：室外消防用水量40L/S，火灾延续时间为3小时。

设计室外消火栓用水由市政给水水管网供给，在建筑周边设有3个室外消火栓，在本建筑道路旁设有2个市政消火栓，与本建筑不超过120米，符合设计要求。室外消防系统采用内外涂塑热镀镀锌钢管。
