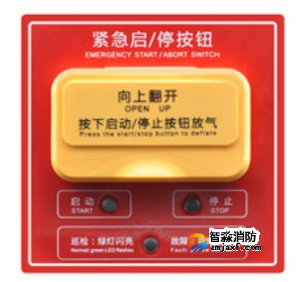

泛海三江QM-AN-965紧急启停按钮接线说明

泛海三江QM-AN-965紧急启停按钮主要是给气体灭火控制器提供紧急启动和停止的控制信号。正常运行时，巡检指示灯（绿色）闪亮，按钮有故障时，故障指示灯（黄色）常亮。当火灾发生，需要启动气体灭火系统时，翻开按钮保护罩，按下启动按钮，可以提供启动控制信号，同时启动指示灯点亮；当确认火情已得到控制或火警为误报，且还处于延时阶段时，可立即按下停止按钮，中断放气延时，同时停止指示灯点亮，启动指示灯熄灭。

QM-AN-965紧急启停按钮接线：

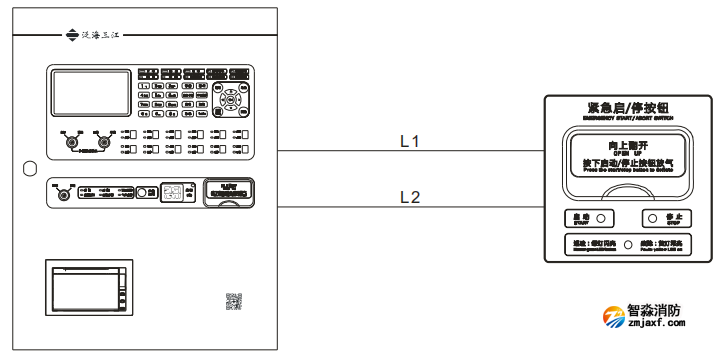

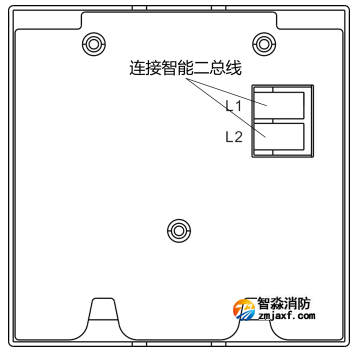

总线L1、L2的接线方式：如下图所示，将气体灭火控制器总线与L1、L2端子相连接，L1、L2接线时不分极性。

一般环境，建议采用1.0mm2以上RVS型双绞线。
