水锤消除止回阀、水锤消除器、囊式气压水罐的区别及应用？

根据《消防给水及消火栓系统技术规范》 GB50974-2014>8.3.3 消防水泵出水管上的止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

那么消除止回阀、水锤消除器、囊式气压水罐这三种应对水锤的消防设备在系统中如何工作，原理和区别是什么？此篇以此为探讨！

一、水锤消除止回阀（核心：缓闭止回，消除水锤）

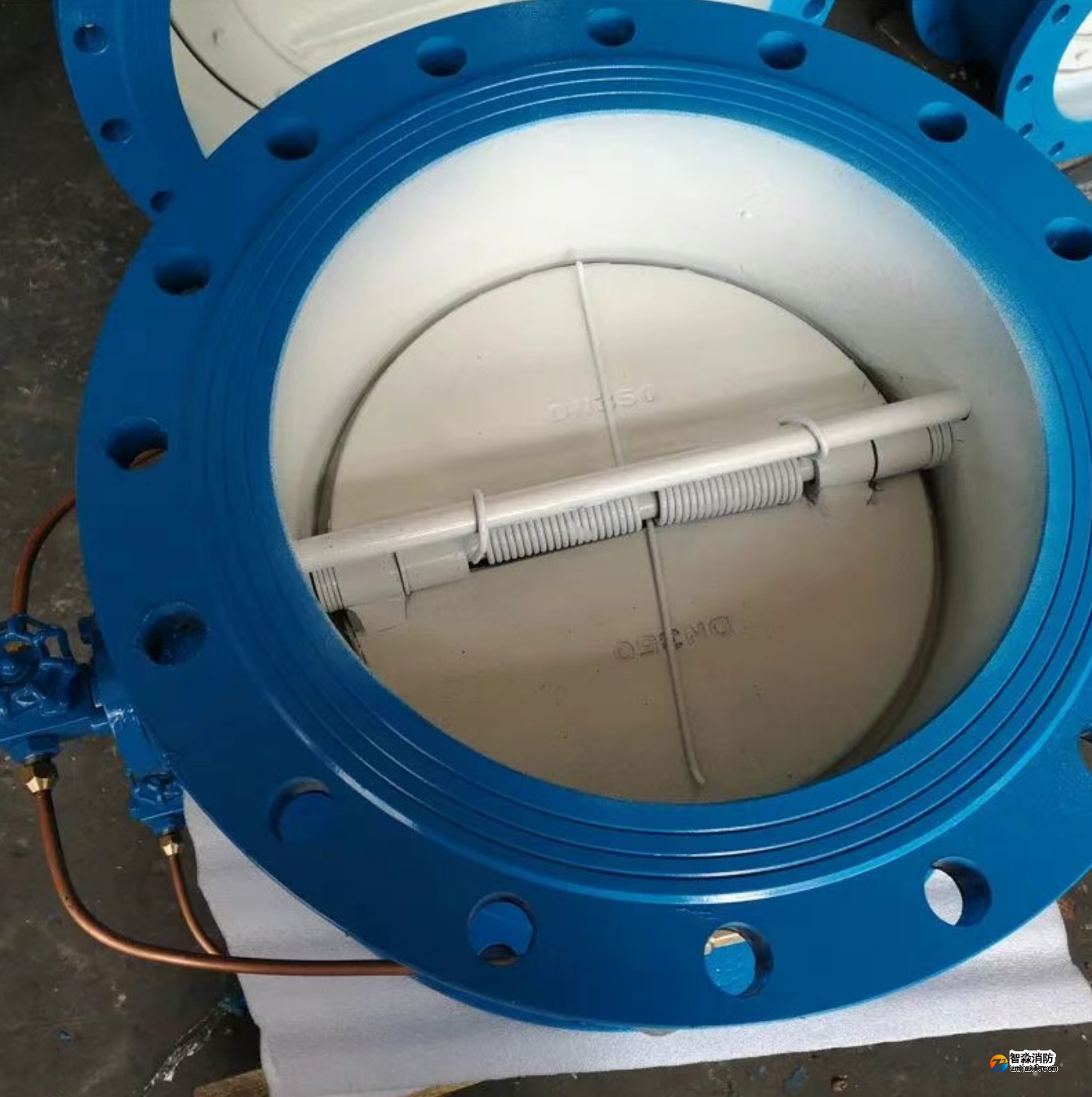

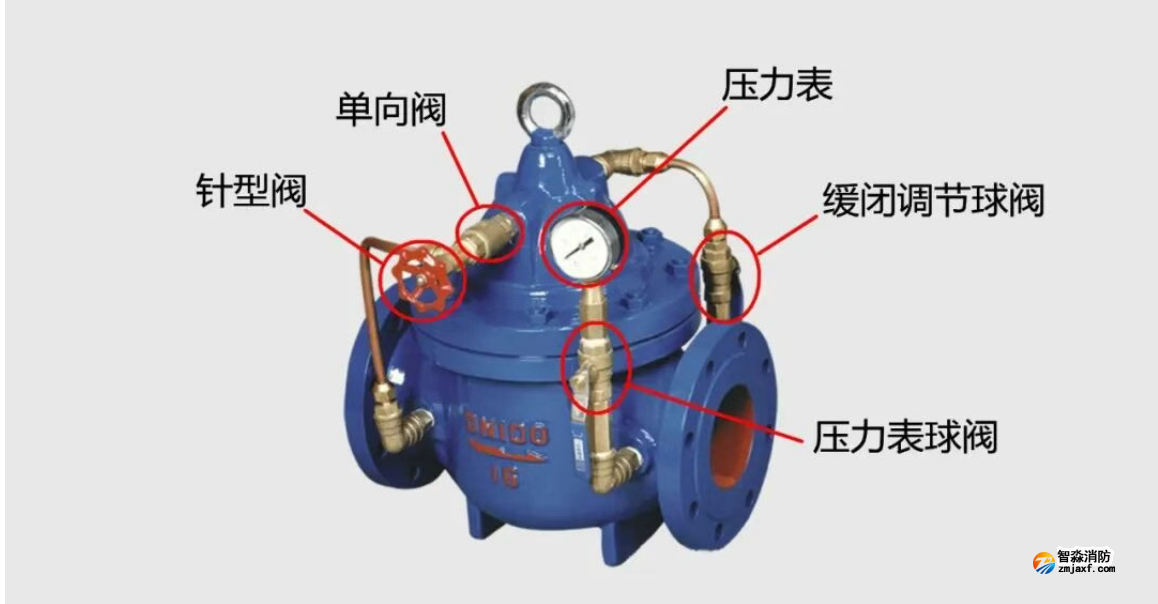

这里主要指 “缓闭式止回阀” （如缓闭消声止回阀、液控止回阀），它是普通止回阀的升级版。

核心目标：防止介质倒流的同时，避免因阀门瞬间关闭而产生的水锤。

工作原理：

水泵启动/正常供水时：水流推动阀瓣（阀板）开启，与普通止回阀无异，阻力很小。

水泵突然停止时（关键阶段）：水流失去动力开始倒流。此时，缓闭机构开始工作。其关闭过程通常分为两阶段：

快关阶段（大角度）：在倒流初始，阀瓣在弹簧或自重作用下快速关闭一个较大角度（如70°-80°）。这有效阻止了大部分水的倒流，防止水泵倒转。

缓闭阶段（小角度）：剩余的阀瓣关闭角度（如最后的20°-30°）由液压阻尼器或油压控制系统缓慢关闭。这个过程可能持续数秒到十数秒。

原理核心：通过延长关闭时间，使管道内水流速度平缓地降为零，从而避免了由“动量突变”（mv→0）引起的剧烈压力冲击（水锤）。它像一个经验丰富的司机，不是猛踩刹车，而是点刹慢慢停稳。

简单比喻：普通止回阀是“砰”一声猛地关上门；缓闭止回阀是先把门关到只剩一条缝，再慢慢合拢。

二、水锤消除器（核心：瞬时吸纳，释放冲击）

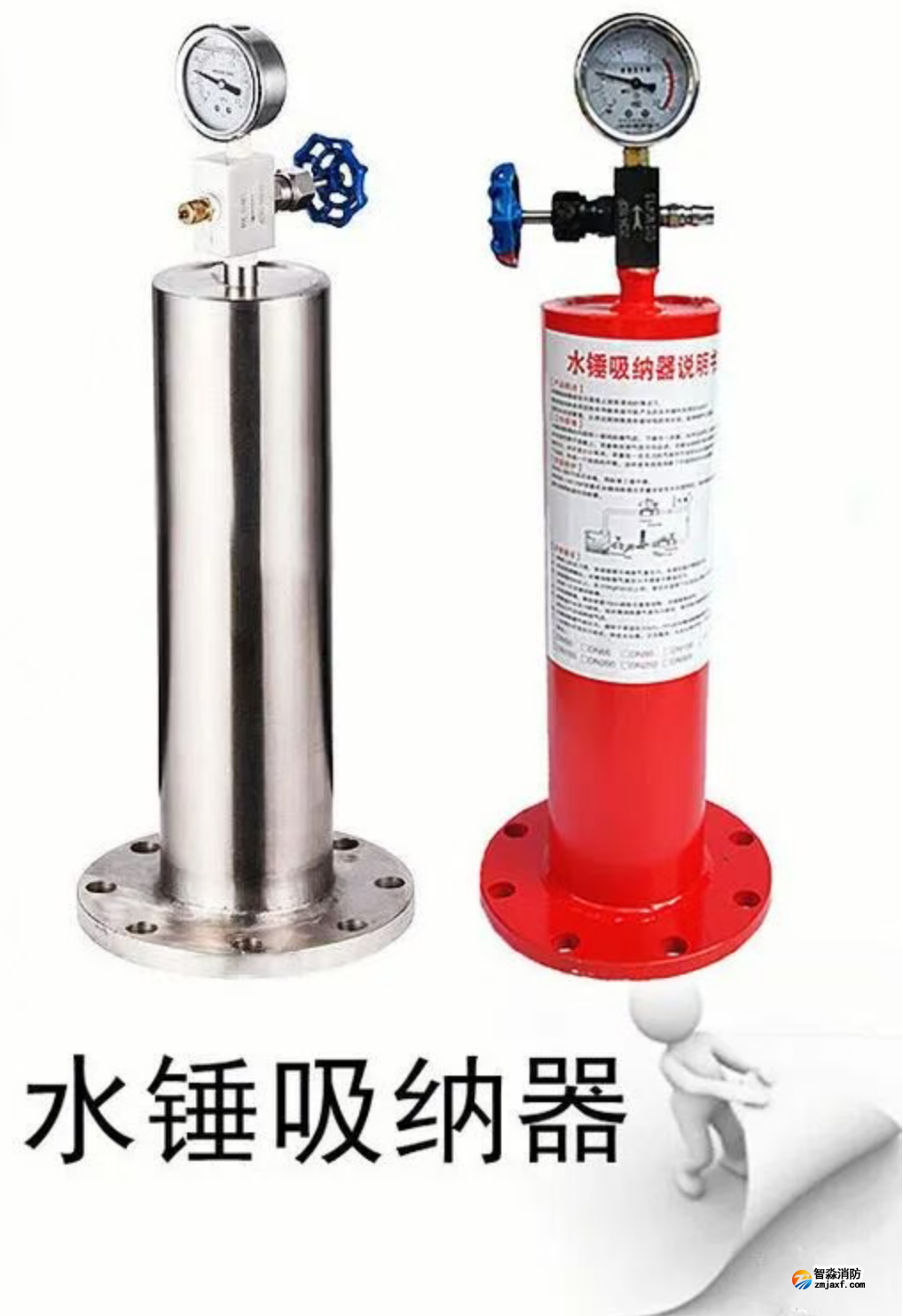

也叫水锤吸纳器、泄压锤，是专门用来“吃掉”水锤能量的设备。前面一期文章也有介绍，详见——活塞式吸纳器和胶胆式吸纳器的原理、区别和应用？

核心目标：直接吸收并释放已经产生的水锤高压冲击波。

工作原理：

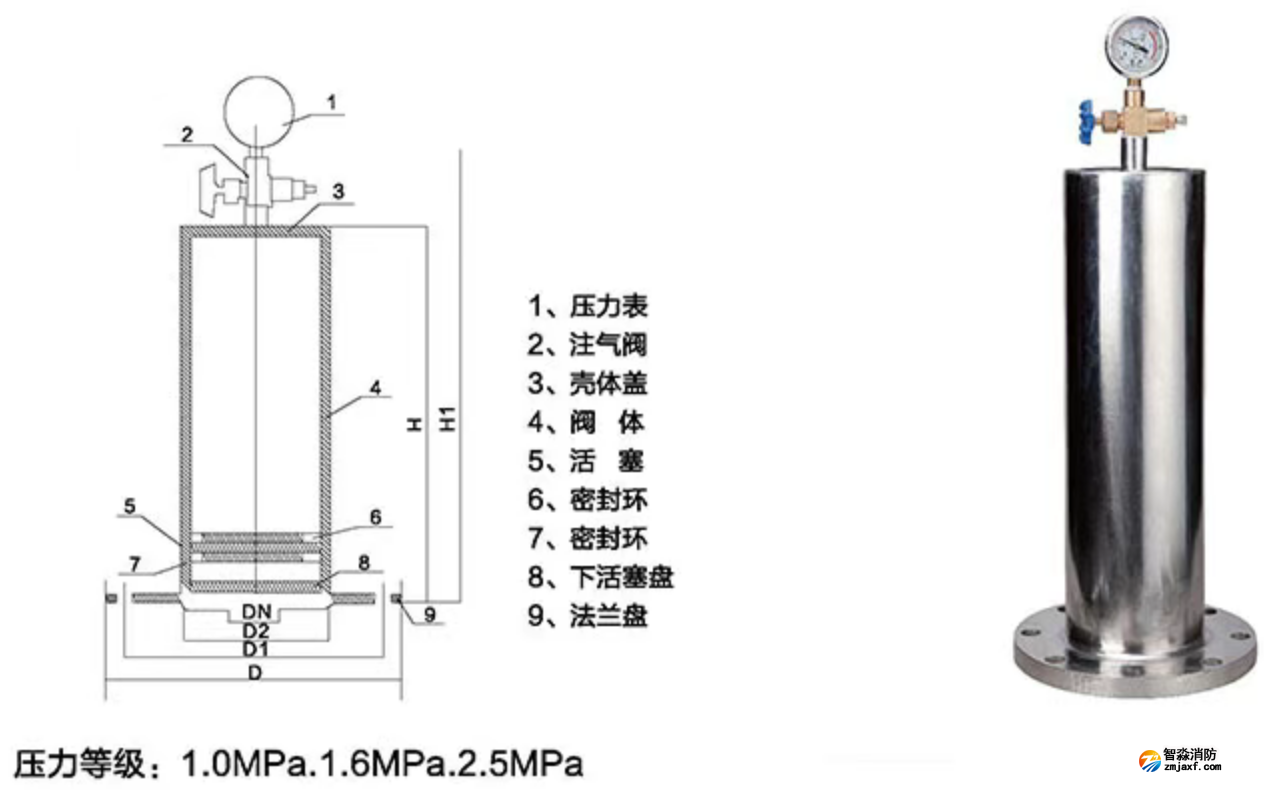

其内部通常有一个密闭气腔（充满氮气等惰性气体）和一个可活动的活塞（或橡胶隔膜/气囊）。

正常压力时：系统水压与气腔气压平衡，活塞位置稳定。

水锤发生时：管道内瞬间产生的高压冲击波（压力峰值）作用在活塞上。这个压力大于气腔气压，推动活塞向内运动，压缩气腔内的气体。

能量转化：水锤的动能和压力能，通过压缩气体，转化为气体的势能（内能） 储存起来。

压力释放：当冲击波过去，管道压力下降时，被压缩的气体膨胀，将活塞推回，把储存的能量缓慢释放回系统，使压力平稳恢复。

原理核心：就像一个为管道系统特制的“减震器”或“安全气囊”。当猛烈撞击（水锤）来临时，它通过自身的形变（气体压缩）吸收冲击，保护主体结构（管道和设备）。

简单比喻：汽车上的减震弹簧。遇到颠簸（水锤），弹簧被压缩吸收冲击，然后再缓慢回弹，让车身保持平稳。

三、囊式气压水罐（核心：储能缓冲，动态平衡）

核心目标：储存能量、缓冲压力波动、调节水量。消除水锤是其重要功能之一，但不是唯一功能。

工作原理：

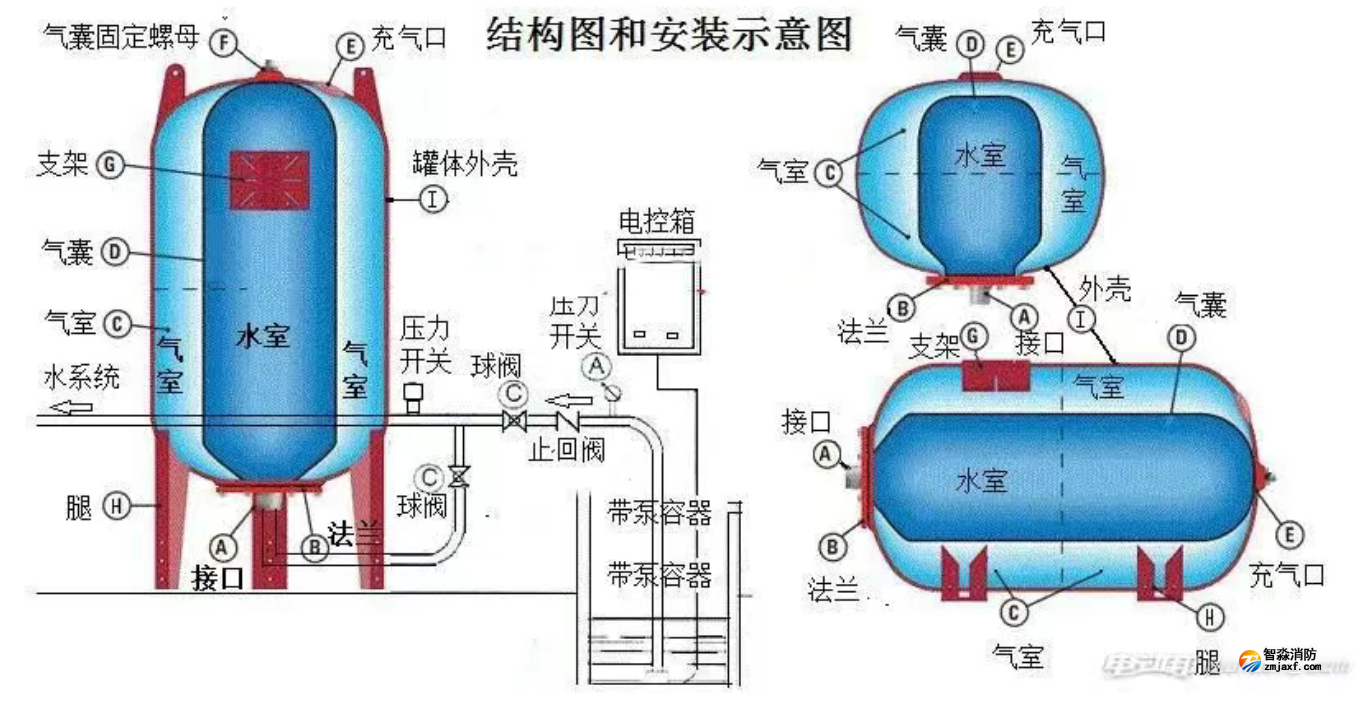

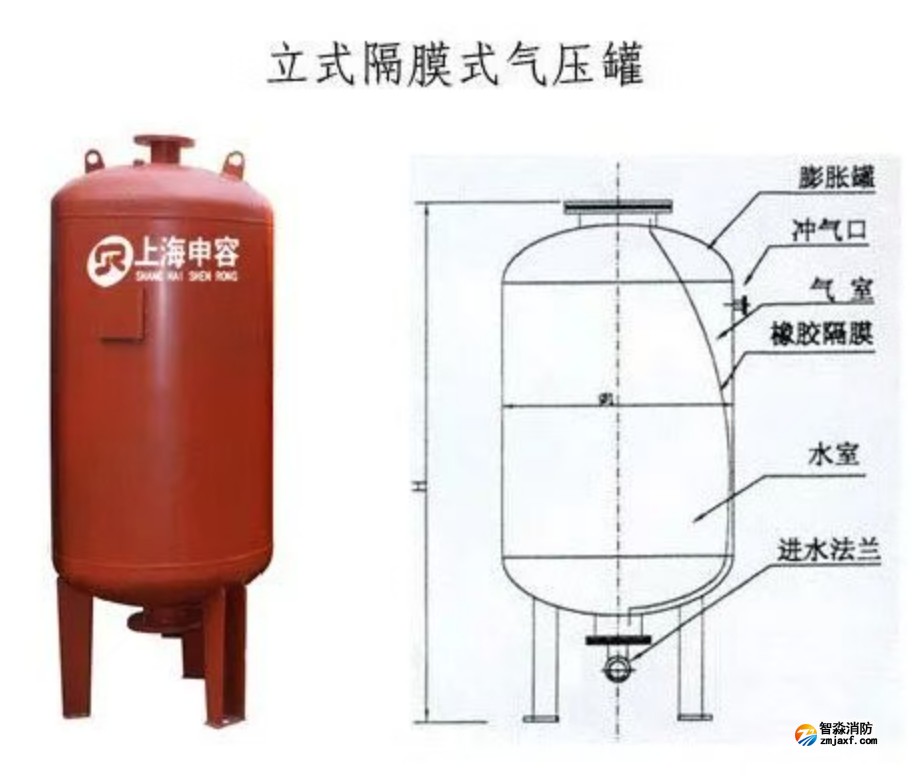

结构：钢制罐体内部分为两个腔室，中间由橡胶气囊（隔膜） 完全隔开。气囊内预充有一定压力的惰性气体（如氮气），气囊外与罐壁之间充满系统水。

工作过程（动态平衡）：

当系统压力升高时（例如水泵启动或受水锤冲击）：系统水被压入罐内，压缩气囊，使气囊内的气体体积变小、压力升高。这个过程中，多余的水被储存，压力的峰值被缓冲。

当系统压力降低时（例如水泵停止或用户用水）：气囊内被压缩的气体膨胀，将罐内储存的水压回系统，补充流量，稳定压力，防止压力骤降。

原理核心：利用气体的可压缩性来创造一个“弹性水库”。它不仅能吸收水锤的瞬态高压，更能持续地平抑整个系统的压力波动，并为系统提供少量的调节容积。在消防系统中，它主要用作稳压罐，维持管道常高压。

简单比喻：一个巨大的“压力海绵”。压力大了就吸收一部分水和能量（压缩）；压力小了就释放一部分（回弹），始终保持系统“湿润”且压力平稳。

原理总结对比

在消防和给排水系统中，消除止回阀、水锤消除器和囊式气压水罐是应对水锤效应的关键设备。下面这个表格汇总了它们的核心区别：

如何选择与搭配使用

了解它们的不同后，关键在于如何根据规范和实际需求进行选择和组合：

遵循规范要求：根据国家规范《消防给水及消火栓系统技术规范》(GB50974-2014)，消防水泵出水管上的止回阀宜采用水锤消除止回阀（如缓闭式止回阀）。当消防水泵的供水高度超过24米时，应设置水锤消除器。这是一个明确的硬性规定。

理解替代关系：规范同时指出，当消防水泵出水管上设有囊式气压水罐时，可以不设水锤消除设施（指水锤消除器）。这是因为囊式气压罐本身已能有效吸收水锤压力波。但请注意，这通常指的是设置在泵房内的稳压气压罐，其水锤吸收能力需经校核确认。

避免功能重复：水锤消除止回阀与水锤消除器不必同时设置。选择时应基于系统具体工况（如供水高度、管道长度、流速）和经济性进行决策。

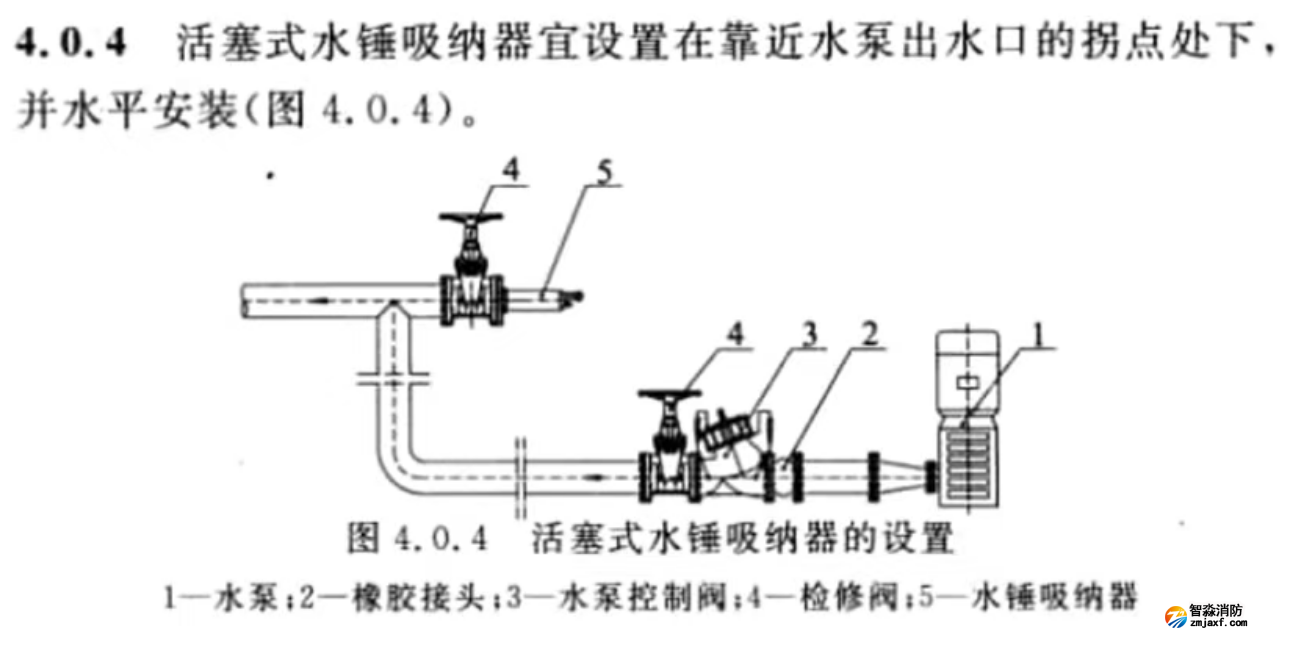

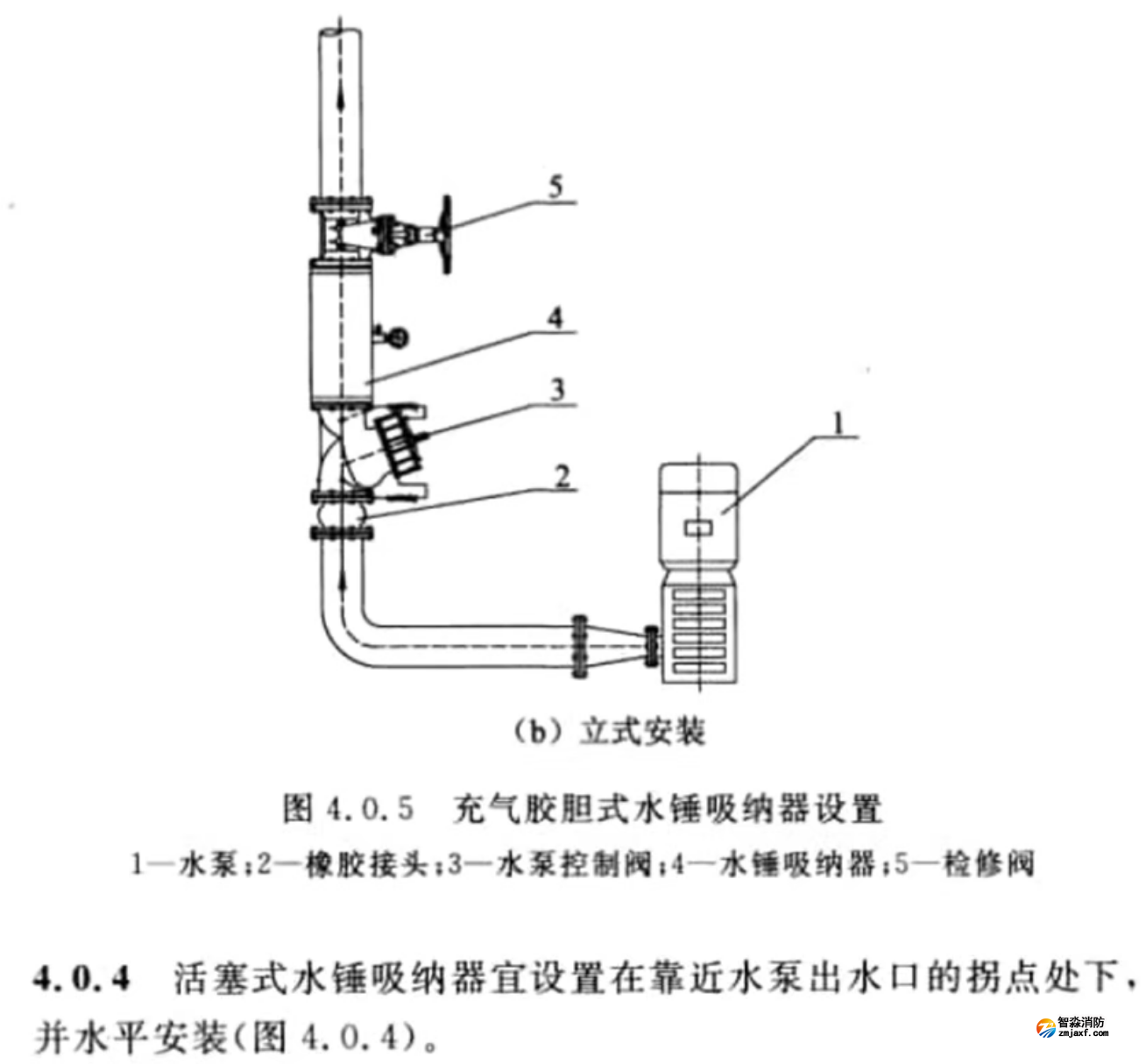

关注安装细节：正确的安装至关重要。例如，活塞式水锤消除器宜水平安装并尽量靠近水泵出口的拐点处；而囊式气压罐需要根据系统压力预先充气，并确保气囊材质与工作介质兼容。

总结与建议

简单来说，可以这样理解它们的角色：

消除止回阀像是“交通疏导员”，主要职责是防止倒流，并通过有序的“缓行”来减轻拥堵（水锤）。

水锤消除器则像“专业吸能器”，专门用于吸收和消化突然的猛烈冲击。

囊式气压水罐更像一个“多功能缓冲池”，既能平滑压力波动，又能储存和补充水量，功能更为综合。
