消防水泵-进出管路及安装，争议探讨(8大疑难)！

第一章 吸水管路的主要部件及要求

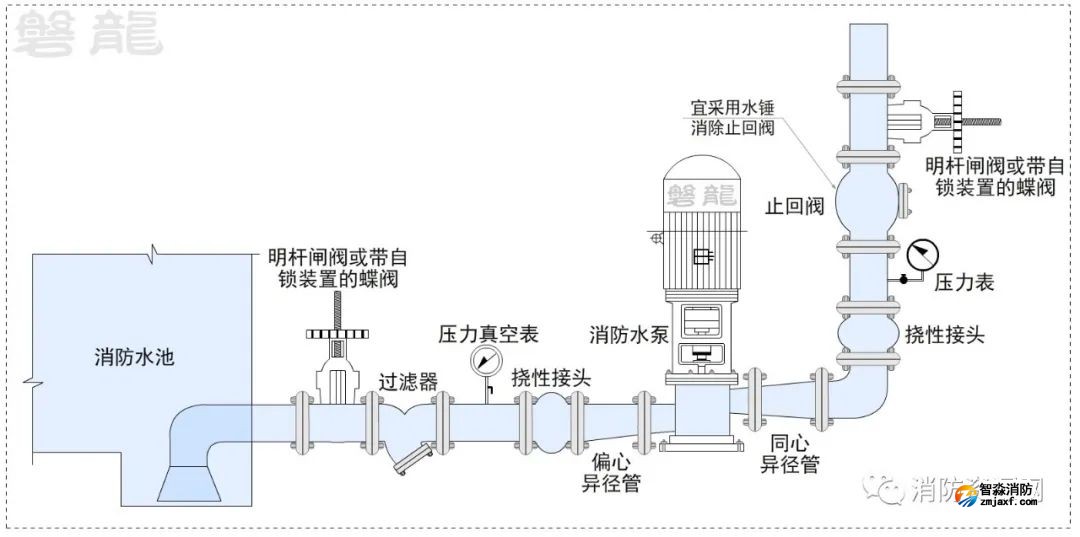

水泵吸水管路的安装次序，通常是控制阀、过滤器（如有）、压力表、挠性接头、偏心大小头、水泵吸水口，具体说明如下：

（图示1）

一、为方便检修，吸水管上应设置明杆闸阀或带自锁装置的蝶阀，当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀。

二、消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。

注：过滤器非必选项，可根据实际需要确定，如需采用，宜采取防范局部气囊的措施。

三、消防水泵吸水管上应设置压力表，并应符合下列规定：

1、消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa。

2、压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。

3、压力表通常安装在水泵入口前（如图示1），以准确反馈水泵入口压力，也可通过压力变化观察过滤器（如有）的堵塞情况。

四、为方便检修维护，水泵吸水管路的安装次序，通常是控制阀、过滤器（如有）、压力表。

五、为避免形成气囊，吸水管与水泵的连接，应采用偏心异径管（偏心大小头），并应采用管顶平接，吸水管路应避免倒坡和管路局部升高，应确保下游管路的管顶不低于上游管路。

参专题：吸水管路-气囊危害，防范措施！

六、当吸水口处无吸水井时，吸水口处应设置旋流防止器。

七、为方便安装和减震，水泵的进出管路均需要通过挠性接头连接。

八、消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合《消水规》第12.3.19条第5款的要求。

九、消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

第二章 出水管路的主要部件及要求

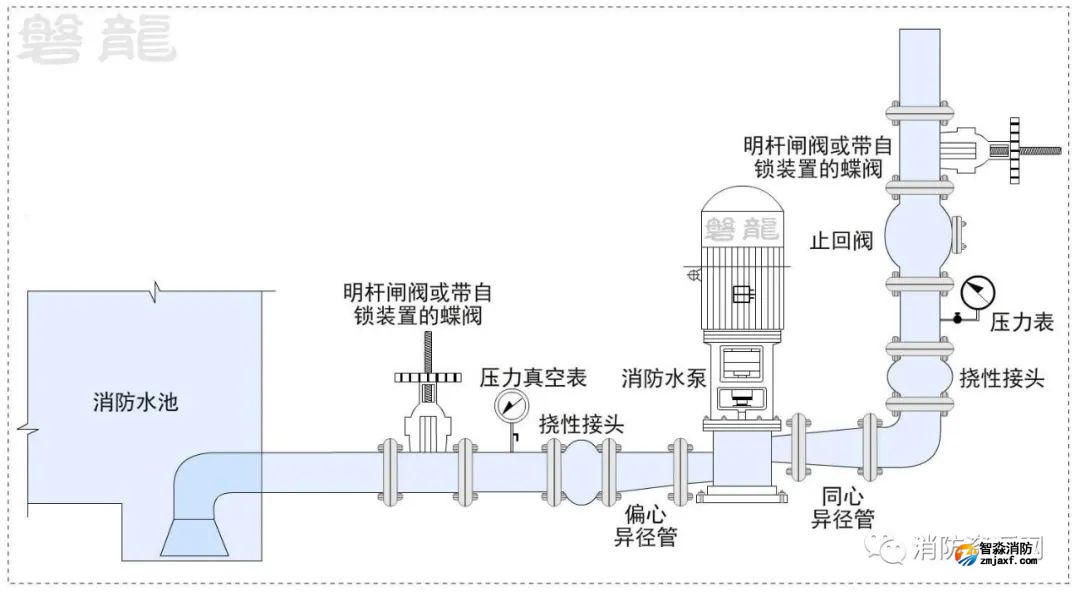

水泵出水管路的安装次序，通常是大小头、挠性接头、压力表、止回阀、控制阀、流量计和防超压装置接口等。具体说明如下：

（图示2）

一、消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：

1、消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa。（5.1.17）

2、压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。（5.1.17）

3、压力表通常设置在止回阀前面，以正确反馈水泵出口压力。

有关压力表的选择及应用，参专题：压力表-精确度、量程、检定周期！

二、消防水泵出水管上应设置止回阀。

为防止水锤危害，止回阀宜采用水锤消除止回阀，当消防水泵供水高度超过24m时，应采用水锤消除器。（8.3.3）

注：当消防水泵出水管上设有囊式气压水罐时，可不设水锤消除设施。

三、出水管上应设置明杆闸阀，当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门。

注：控制阀通常安装在止回阀后，方便止回阀和水泵的检修。

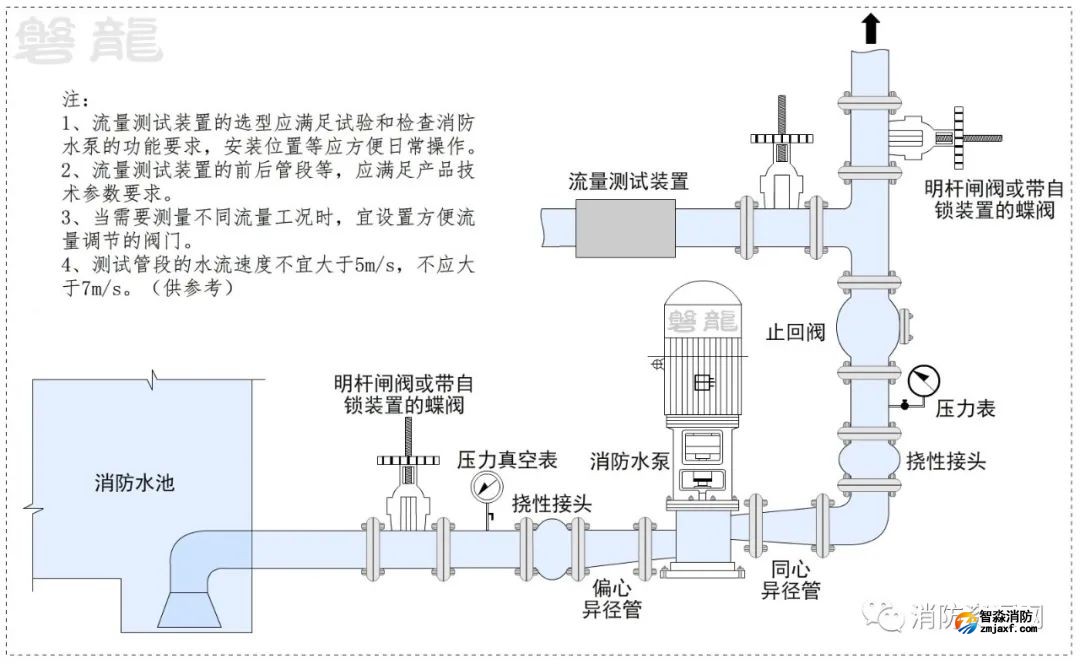

四、每组消防水泵，应在消防水泵房内设置流量测试装置：

1、单台消防给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用流量计接口，其他泵组宜设置泵组流量测试装置。

2、消防水泵流量检测装置的计量精度应为0.4级，最大量程的75%应大于最大一台消防水泵设计流量值的175%；

3、流量计接口位置通常在止回阀和控制阀之间，方便检修维护。

4、流量计接口须适应流量计要求（口径及前后管道长度等）。注：规范图示中，预留DN65接口的方式有误。

（图示4）

五、每组消防水泵应在消防水泵房内设置压力测试装置，并应符合下列规定：

1、单台消防给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用压力计接口，其他泵组宜设置泵组压力测试装置；

2、消防水泵压力检测装置的计量精度应为0.5级，最大量程的75%应大于最大一台消防水泵设计压力值的165%。注：当水泵出口压力表满足要求时，不需要单独设置压力测试装置。

六、每台消防水泵出水管上应设置DN65的试水管，并应采取排水措施。

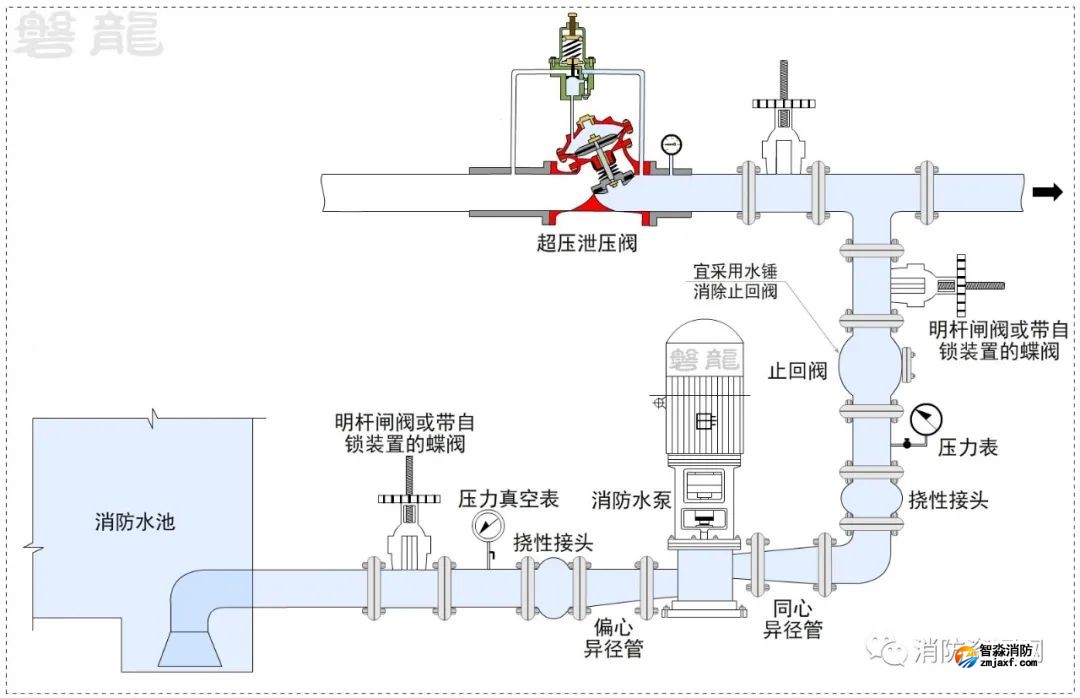

七、消防水泵的出水管路上，还应采取防止管网超压的技术措施。通常的措施是设置超压泄压阀（泄压/持压阀），管路压力超过安全值时自动开启泄压，压力正常时自动关闭，维持管网设备在设定的安全值下运行。超压泄压阀宜设置在止回阀和控制阀之间，防止系统试水和流量测试超压（注：本建议要求与规范图示不同，具体可依现场实际需要确定。文末附争议探讨！）

（图示5）

八、消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；

第三章 系统安装示例

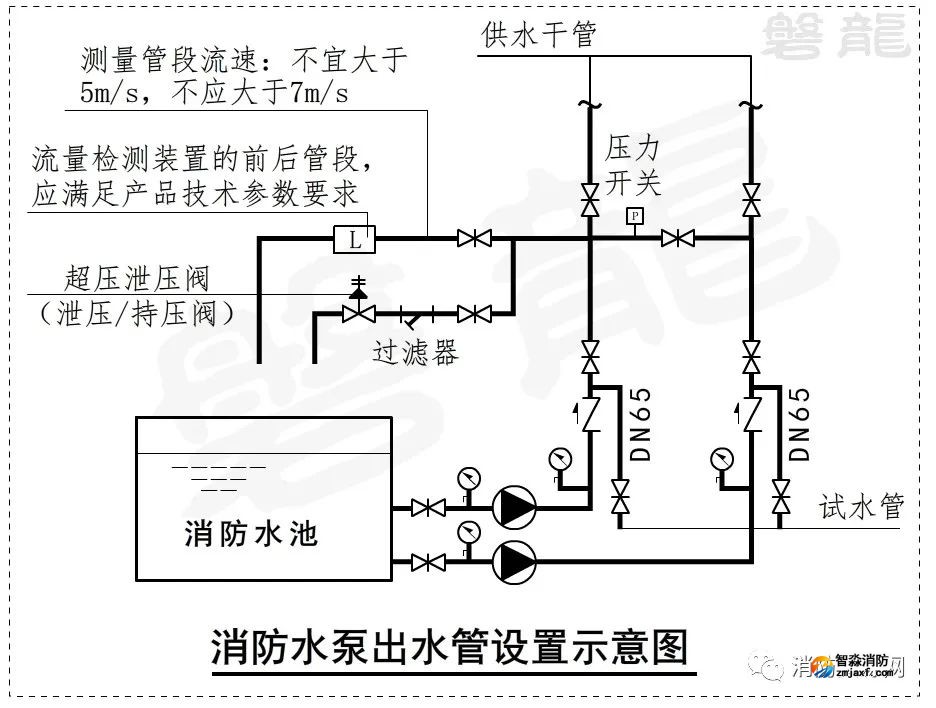

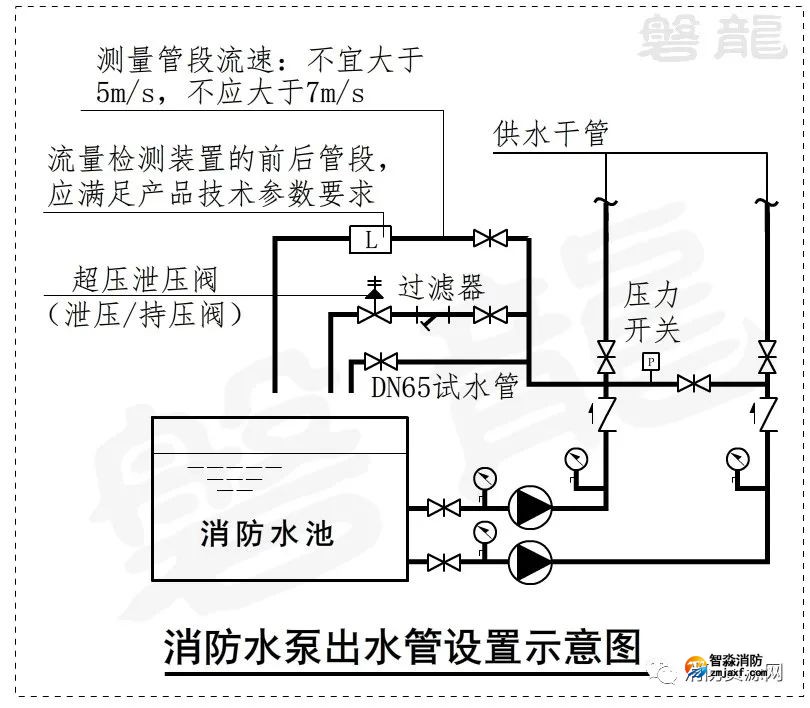

如图所示的一用一备系统中：

1、吸水管路设置控制阀、压力表，出水管路设置压力表、止回阀和控制阀。

2、在止回阀和控制阀之间，设置流量测试管路，同时也是试水管路和泄压管路。流量测试管路的管径，应根据流量测试装置的接口管径确定。

3、说明：原则上，泄压阀、试水阀和流量测试装置等排水，均可回流到消防水池中。为防止对消防水池的污染，实际应用中，建议设置旁通管路，将少量的排水直接排向泵房集水坑。

（图示7：仅供参考）

第四章 争议及探讨（以下观点，供参考）

一、规范图示的流量测试装置，管路直径有误？

规范图示中，流量测试装置采用DN65管路，不妥！

为保证数据准确，流量测试装置对接口口径和前后管路都有一定要求，流量测试管路必须与之匹配。测量管段流速，不宜大于5m/s，不应大于7m/s，流量检测装置的前后管段，应满足产品技术参数要求。

二、消防水泵的试水管直径，是否必须为DN65？

当设置消防水泵试水管时，试水管管径应为DN65。

参专题：替代原则·管径要求| 水泵试水管、流量测试装置！

三、当消防水泵设置有流量测试装置时，可否不设置试水管？

当消防水泵设置有流量测试装置，并方便用于消防水泵的常规试验检查时，出水管上无需设置试水管。

观点供参考，具体参专题：替代原则·管径要求| 水泵试水管、流量测试装置！

四、压力测试装置是否必要？

当水泵出口压力表满足压力测试装置的精度和量程要求时，不需要另外设置压力测试装置。

五、每组水泵的流量测试装置、试水管路、超压泄压阀等，可否共用？

通过合理的管路布置，每组水泵的以上管路和装置可以共用，参见前述系统安装示例。

六、怎样理解“防止消防水泵低流量空转过热的技术措施”？

规范中所述的水泵空转和零流量运转，与常规概念不符，导致理解混乱！可参考专题讲解：消防水泵空转和零流量运转，概念、危害及防范措施。

七、防止管网超压的技术措施，可以采用安全阀吗？

不宜采用安全阀，应采用水力控制泄压阀，具体详见专题讲解：消防安全泄放装置的应用，同时可参照水力控制泄压阀专题：水力控制泄压阀

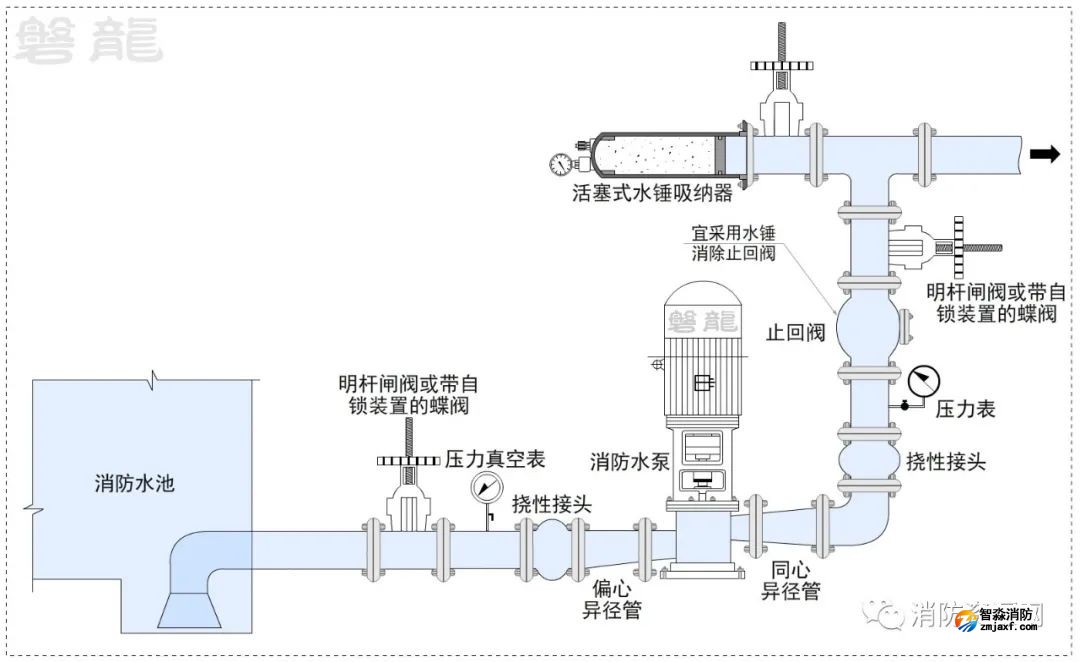

八、设置有水锤消除器或水泵出水管上设有囊式气压水罐的系统，水泵出口止回阀还需要采用水锤消防止回阀吗？

原则上，只要水锤消除器设置合理，水泵出口止回阀就不一定需要采用水锤消除止回阀。但考虑装置功能和现场设置要求的不确定性，本文认为，即使设置有水锤消除器，消防水泵出水管上的止回阀，仍宜采用具备水锤消除功能的止回阀，可采用缓闭式止回阀。
