室外变压器细水雾灭火系统保护的挡风设置

 一、问题描述及原因分析

1．问题描述

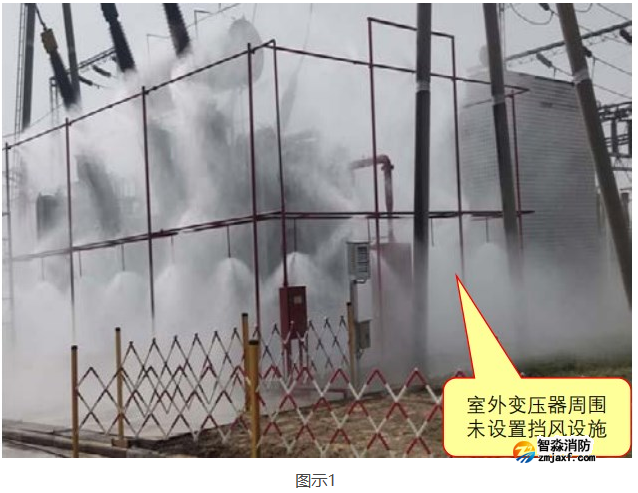

室外变压器采用开式局部应用细水雾灭火系统保护，没有设置挡风设施，在室外风速超过3m/s时，细水雾随风飘散，影响灭火效果。【图示1】

2．原因分析

设计单位在施工图设计时，未采取挡风措施，忽视了室外环境风速对细水雾灭火的影响。

二、规范要求及正确做法

1．规范要求

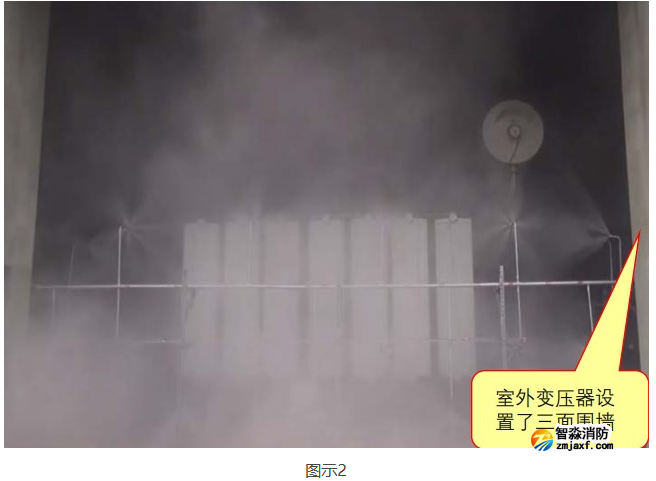

☆《细水雾灭火系统技术规范》(GB 50898-2013)第3.1.6条。【图示2】

2．正确做法

三、应对措施及防治指南

当室外变压器采用细水雾灭火系统进行保护时，设计应考虑在室外变压器周围设置不燃烧墙体作为挡风措施，这样当细水雾灭火时可不受风速的影响，以保证系统的灭火效果。
