消防控制室图形显示装置的消防设备运行状态显示功能有什么要求？

1.问题描述

　　消防控制室未设置图形显示装置或图形显示装置不能接收火警信号、联动信号和故障信号。【图示1】

2.规范要求

　　《火灾自动报警系统施工及验收标准》（GB 50166-2019）规定：

　　4.1.4消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：【图示2】

　　1消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；

　　2消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；

　　3消防控制室图形显示装置显示的信息应与控制器的显示信息一致。

3.图示说明

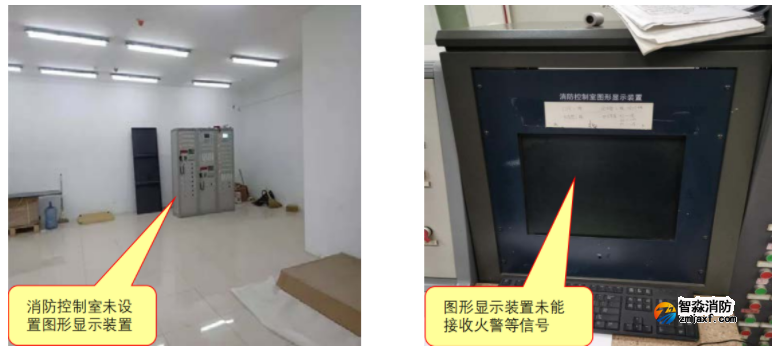

　　1）错误做法

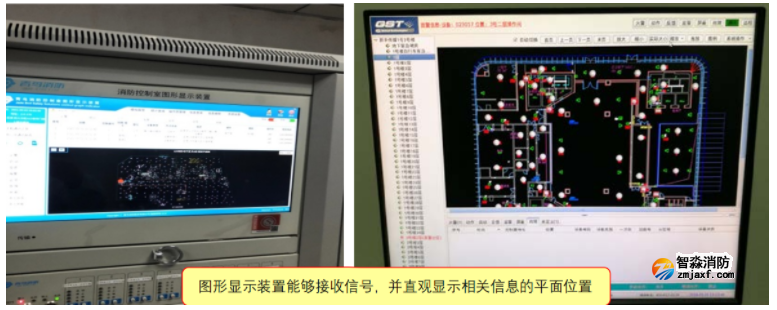

　2）正确做法
