弱电桥架各种弯头制作方法

弱电桥架各种弯头配件一般都是在厂家预订好的，在现场做的缺点一是不美观，二是不耐用（特别是喷涂及热浸锌处理的），三是费工时，特别是有的项目监理是不允许在现场加工的，所以通常是用户提前按施工图纸出好清单，由厂家订制好后再直接进行安装。

电缆桥架安装过程中，用到的弯头一般有三种：一种是水平弯，一是垂直上下弯，还有一种是"之"字弯。以下举例说明这些弯头制作方法及公式：例：400×150的桥架做45°"之"字弯从桥架侧面取15cm×0.8在桥架底部画点将这段距离等分,然后三个点连接就成一个45°的等腰三角形(另一边用同一方法)，然后将这个三角切掉就形成一个45°弯，然后再用要做的高度×1.41为最里边的顶点再画三角形，方向与前面那个相反，做出来就是一个45°之字弯。90°弯是取要做的那一面的2倍画三角，例如400×150做水平弯头,则取400×2画三角切掉就行了，如果要做垂直弯头则取150×2。

总结出来的公式：比如45度的坡度弯头，你只要记住这句话就知道怎么做了"爬坡45度，桥架高度乘以0.8中分划三条线为一个弯，斜边是爬坡高度乘以1.41，30度是桥架高度乘以0.8除以45乘以30中分划三条线为一个弯，斜边是爬坡高度乘以2水平90度弯是桥架宽度乘以0.8中分划线，斜边(内边)600以上200乘以1.41 600以下100乘以1.41"。

以下是图解桥架弯头做法：

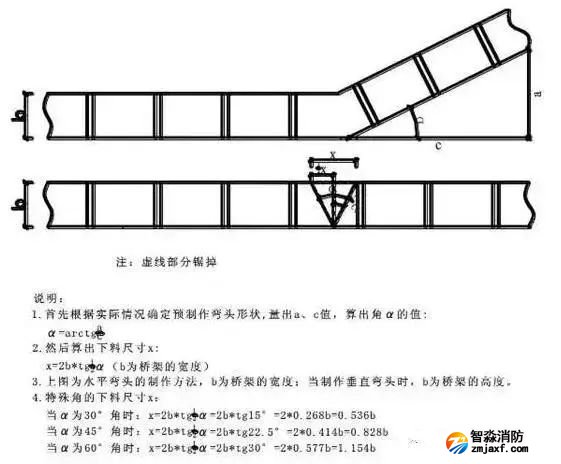

一、单个弯头的制作方法：

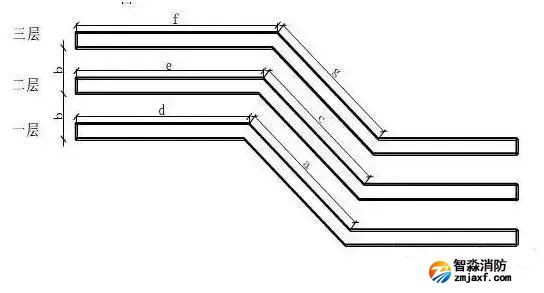

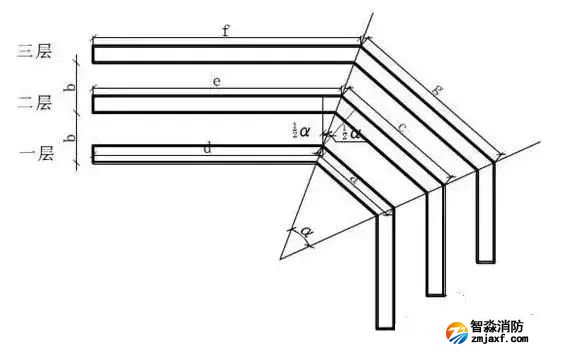

二、多层等间距等高电缆桥架任意角弯头制作方法

制作方法及步骤：

本图的角α值同"一"中角α值；本图的b值与"一"中的b值不同，为层间距值。

1、制作第一层弯头：

第一层两个弯头的做法同"一"中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。

2、制作第二层弯头：

（1）计算第二层桥架第一个弯头的定位尺寸e：首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α

式中：b为层间距，角α值同"一"中角α值

（2）依照"一"的方法制作第二层弯头的第1个切口α；

（3）计算两个弯头间距c值：

c=2btg1/2α

式中：b为层间距，a为第一层桥架两个弯头的间距

（4）依照"一"的方法制作第二层弯头的第2个切口α；

（5）计算补偿尺寸h：h=2 btg1/2α

3、制作第三层弯头：

制作方法同第二层弯头f=e+btg1/2α，g=2btg1/2α+c注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。

三、多层"之"形弯头的作法：

与"二"类似，只是a、c、g值相等，所切的两个α角在桥架的两边。

现场做一个上坡弯头！图文并茂，通俗易懂！

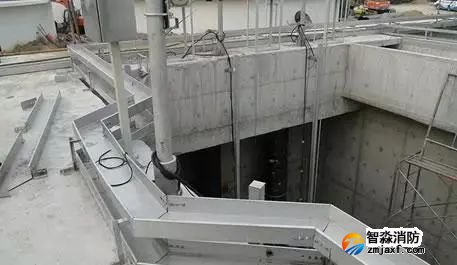

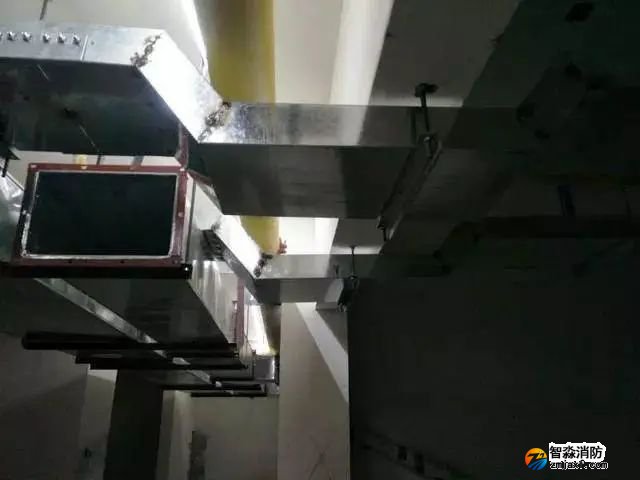

在前期施工中，特别是弱电方面，做桥架是经常的事情！线槽桥架应用的场所：地下室。工厂。商场。地铁。等等地方需要做线槽桥架！！桥架弯头的制作就成为一门技术活。

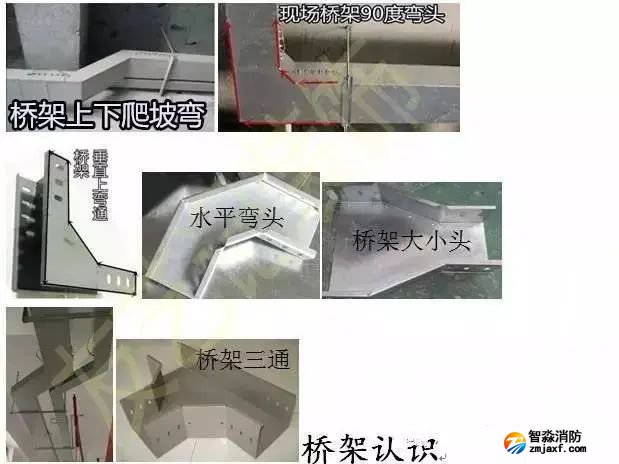

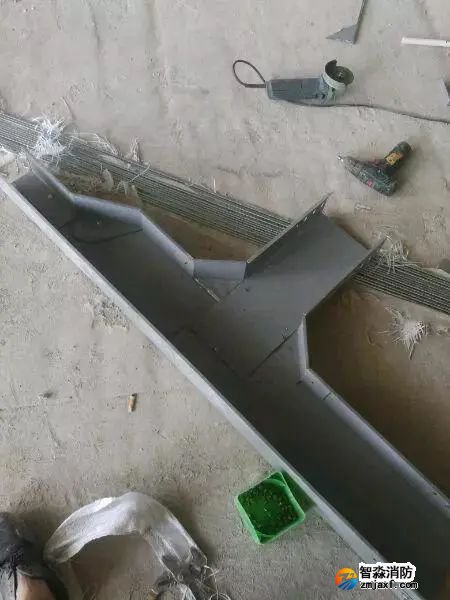

工地上常见的弯头类型：

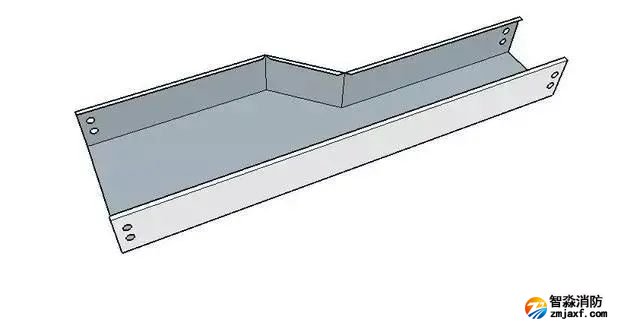

30度45度60度90度水平弯头 不同角度上下爬坡弯头 大小变径弯头 三通弯头 90度垂直弯头 两个45度角组成的90度水平弯头 两个45度组成的90度垂直弯头

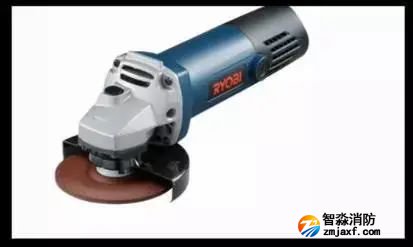

桥架弯头常用到的工具有哪些？

手磨机 角尺 卷尺 画笔

桥架弯头常见的规格？

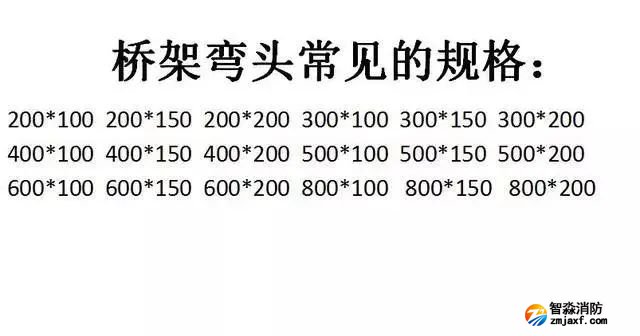

桥架安装多少钱一米？

桥架安装多少钱一米？这个问题没有准确的答案，每个地区发展不同，所以人工费用也会不同，甚至桥架的大小、施工环境、安装高度、安装难度而去定价格，所以小编只能在这里提供下部分地区桥架安装价格给大家参考下。

50-80（宽）：18块一米（安装高度为4米）_22块钱一米（安装高度为6米）

100-200（宽）：30块一米（安装高度为4米）_35块钱一米（安装高度为6米）

300（宽）：35一米（安装高度为4米）_45块钱一米（安装高度为6米）

400（宽）：40一米（安装高度为4米）_50块钱一米（安装高度为6米）

600-800（宽）：45-55一米（安装高度为4米）_60块钱一米（安装高度为6米）

900*1000（宽）：65一米（安装高度为4米）_75块钱一米（安装高度为6米）

（以上价格只包安装桥架，不包穿线，辅材另算）

注意点：桥架与线槽是不同的，由于它们形状几乎相同可是，性能作用大为不同，安装价格也会不同。

觉得有用的朋友可以转发下，支持下。

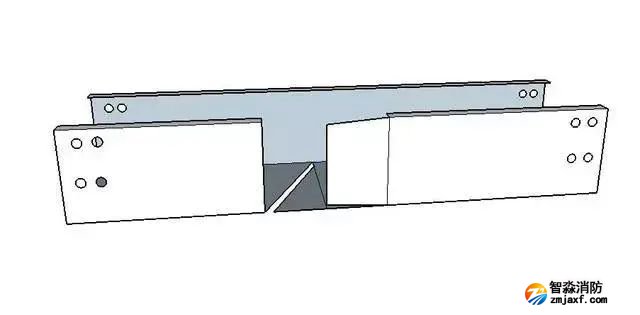

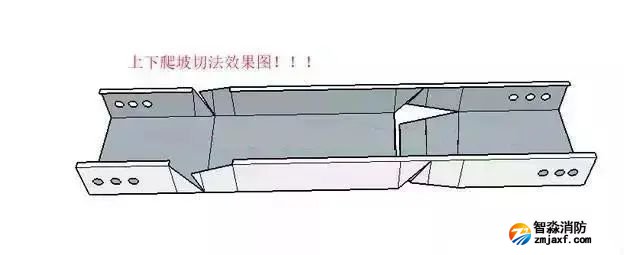

切法：上下爬坡弯头！（常见的度数有 30度 45度 60度）

上下爬坡弯头！需要根据现场计算爬高的距离！也就是图中 第一个弯头就第二个弯头这段距离根据现场来计算！

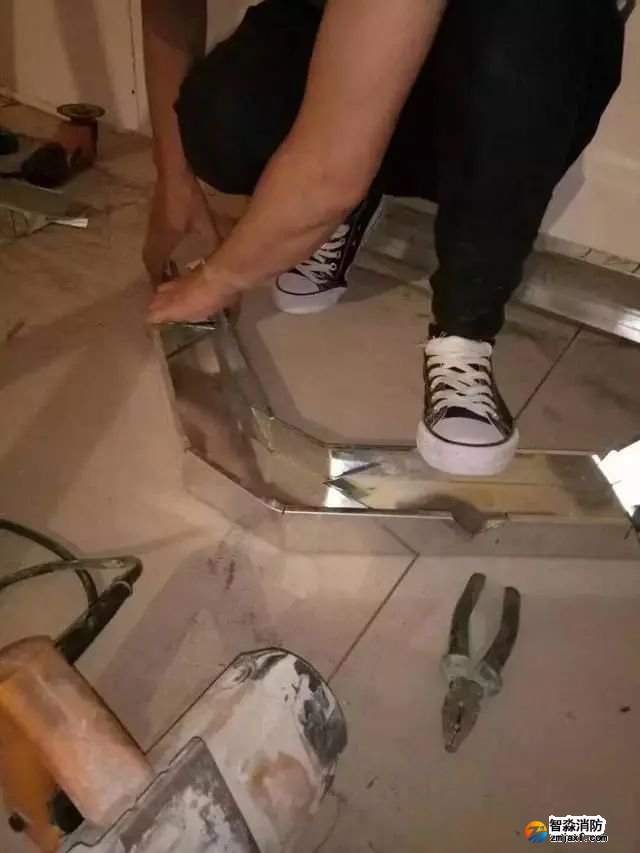

切法：水平弯头！（常见度数有 30度 45度 ）

水平弯头也是需要根据现场来计算 水平距离！也就是第一个弯头到第二个弯头的这段距离！

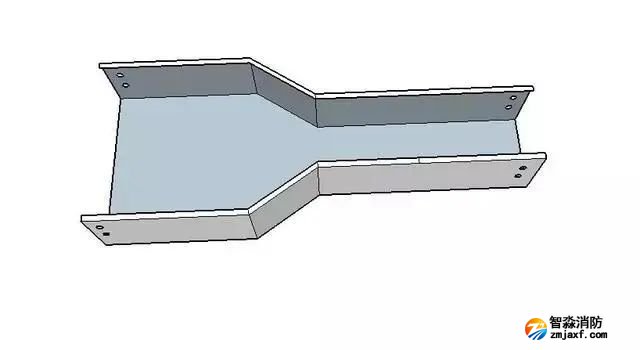

切法：大小变径弯头

分为一边缩进和两边都缩进

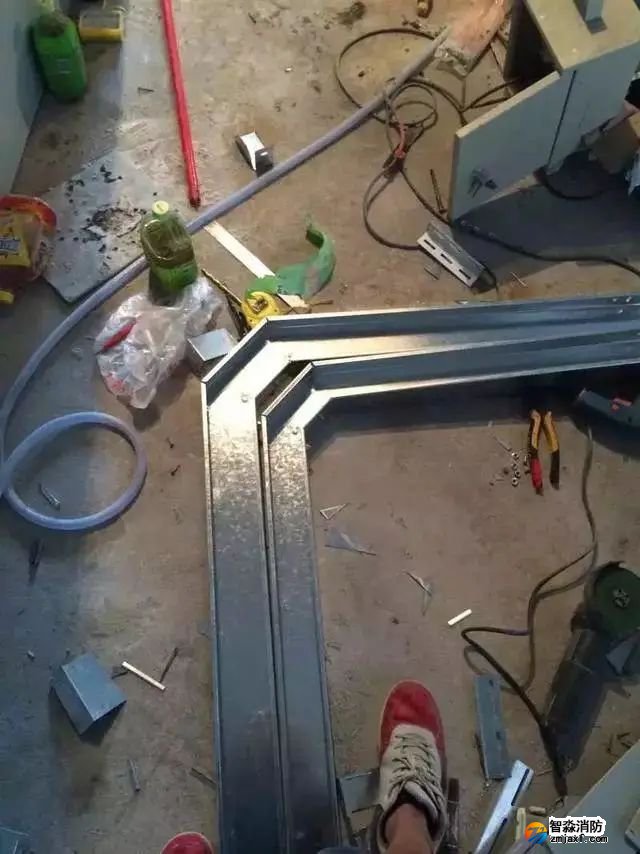

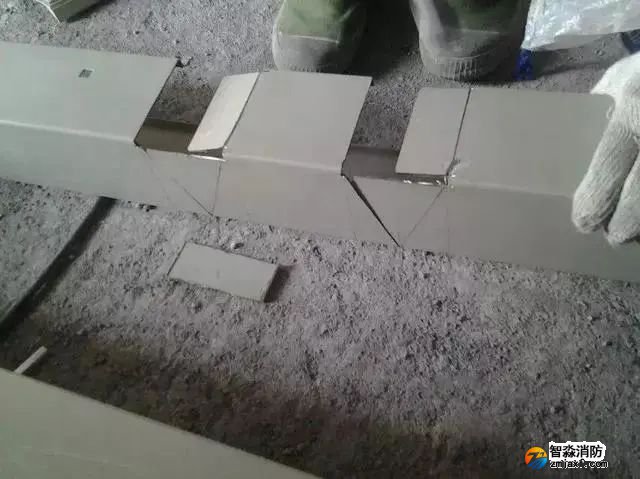

切法：两个45度角组成的90度水平弯头

只需要公式！各种度数都可以做！

切法不变固定！

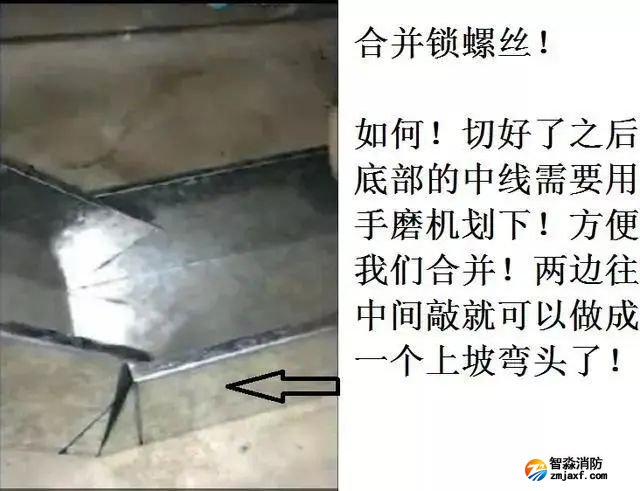

最后一步合并上螺丝！

线槽桥架应用的场所：地下室。工厂。商场。地铁。等等地方需要做线槽桥架！！桥架弯头的制作就成为一门技术活！！下面我们图解上下爬坡弯头的制作！

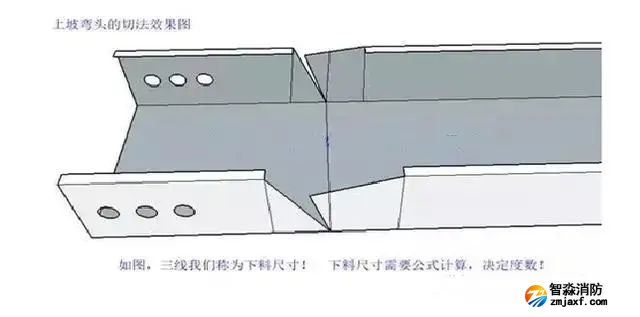

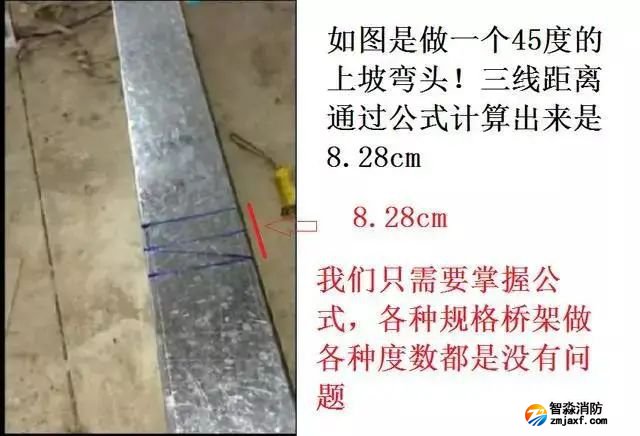

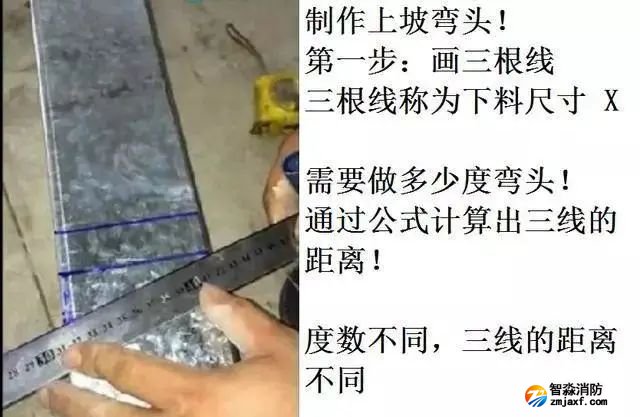

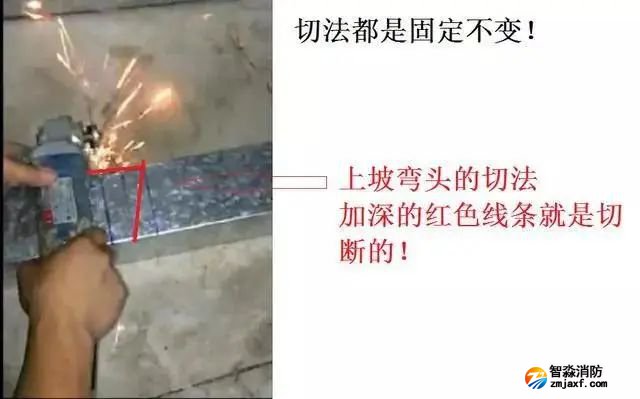

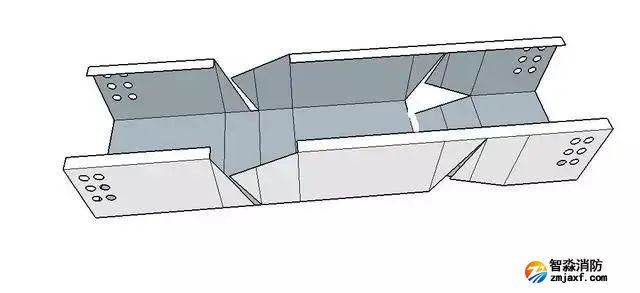

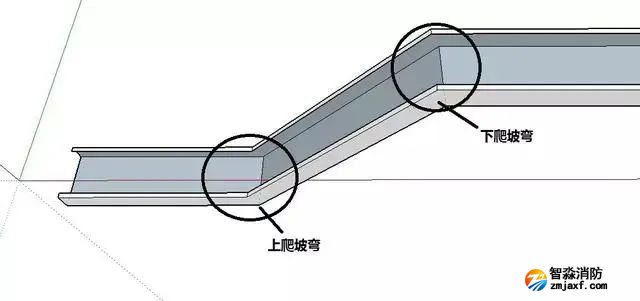

上坡弯头制作！如下图：上坡弯头的切法效果图！所有的上坡弯头切法都是固定！无论桥架规格大小！而我们需要计算的则是，下料尺寸！如下图，三线的距离我们称为下料尺寸 X！下料的尺寸直接影响着做出来的弯头度数！

上坡弯头切法效果图

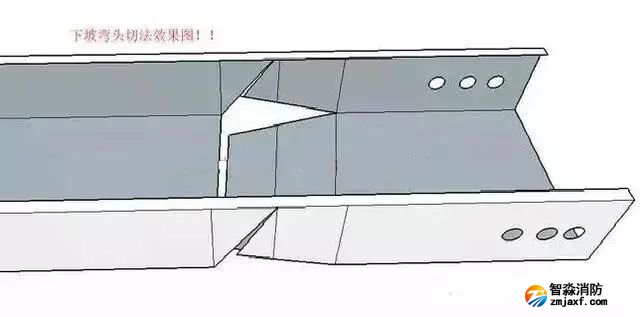

有上坡弯头就有下坡弯头，我们来看下下坡弯头的切法效果图！！！如下图！

下坡弯头三线称为下料尺寸！切法固定！三线距离决定度数！桥架规格大小不同，三线的距离也会不同！通过公式就可以做任意度数的上下爬坡弯头！！

下坡弯头切法效果图

下面我们来总体看下上下爬坡弯头的制作图解！！

上下爬坡切法图

OK，以后做上下爬坡弯头具体切法就会了吧！无论多大的桥架。它的切法都是不变的。做上下爬坡弯头具体切法就会了吧。无论多大的桥架。它的切法都是不变的 公式就是上坡的尺寸乘1.4 如果上坡是20 就是20*1.4=28 28就是坡长，桥架制作其实并不难，难着不会，会者不难，只有多动手，多做，把尺寸都记在心里！
