施工图设计审查常见问题之灭火器配置


1 部分建筑设计图未设灭火器或漏画灭火器

【相关标准】《建筑灭火器配置设计规范》GB50140-2005 第1.03.条:灭火器的配置类型、规格、数量及其设置位置应作为建筑消防工程设计的内容,并应在工程设计图上标明。
【提示】在建筑消防工程设计时应当按照规范规定,正确选择和配置灭火器,进行建筑灭火器配置的设计与计算,并应将配置灭火器的类型、规格、数量及其位置作为建筑消防工程的设计内容,且在工程设计图中标明。选用带有灭火器的消火栓标准图集时,应在说明中标注每个消火栓组合柜中的灭火器数量、灭火级别及药剂重量,并应符合灭火器保护距离的布置要求。
2 灭火器的保护距离超规范要求

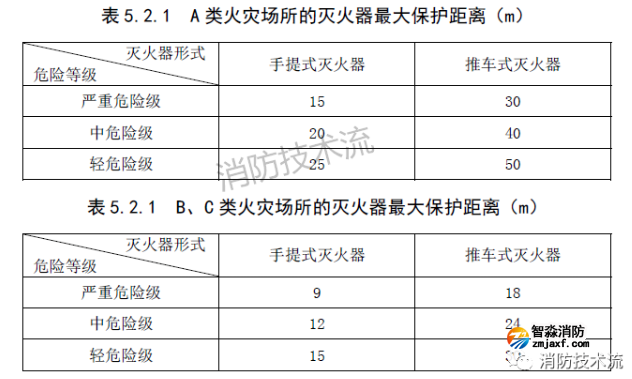

【相关标准】《建筑灭火器配置设计规范》GB50140-2005 第5.2.1条:设置在A 类火灾场所的灭火器,其最大保护距离应符合表5.2.1的规定。第5.2.2 设置在B、C 类火灾场所的灭火器,其最大保护距离应符合表5.2.2 的规定。



【提示】灭火器的保护距离,A 类、B、C 类火灾的最大保护距离是不一致的,且不同危险等级其保护距离也是不同;设计时应注意,如果仅仅在消火栓箱的下部设灭火器,对于某些建筑其保护距离超过规范要求。

3 灭火器配置场所的危险等级有误
【相关标准】《建筑灭火器配置设计规范》GB50140-2005 附录C表C、附录D 表D。
【提示】灭火器配置场所的危险等级,规范将其划分为严重、中、轻危险级三级,工业建筑参照附录C 的表C,民用建筑参照附录D 的表D。灭火器的危险等级不要定性错误。
4 不同类型、规格灭火器表达不清
【相关标准】《建筑灭火器配置设计规范》GB50140-2005 第7.1.1条:灭火器配置的设计与计算应按计算单元进行。
【提示】灭火器的配置是按计算单元进行的,同一建筑、同一楼层不同计算单元,其火灾的种类、危险等级不同,配置的灭火器就不相同,如酒店的多功能厅是严重危险级,客房就不是,其灭火器配置的规格就不同,设计师要注意这点,设备表中应明确不同规格的灭火器设置的部位,并应在平面图中表示。
